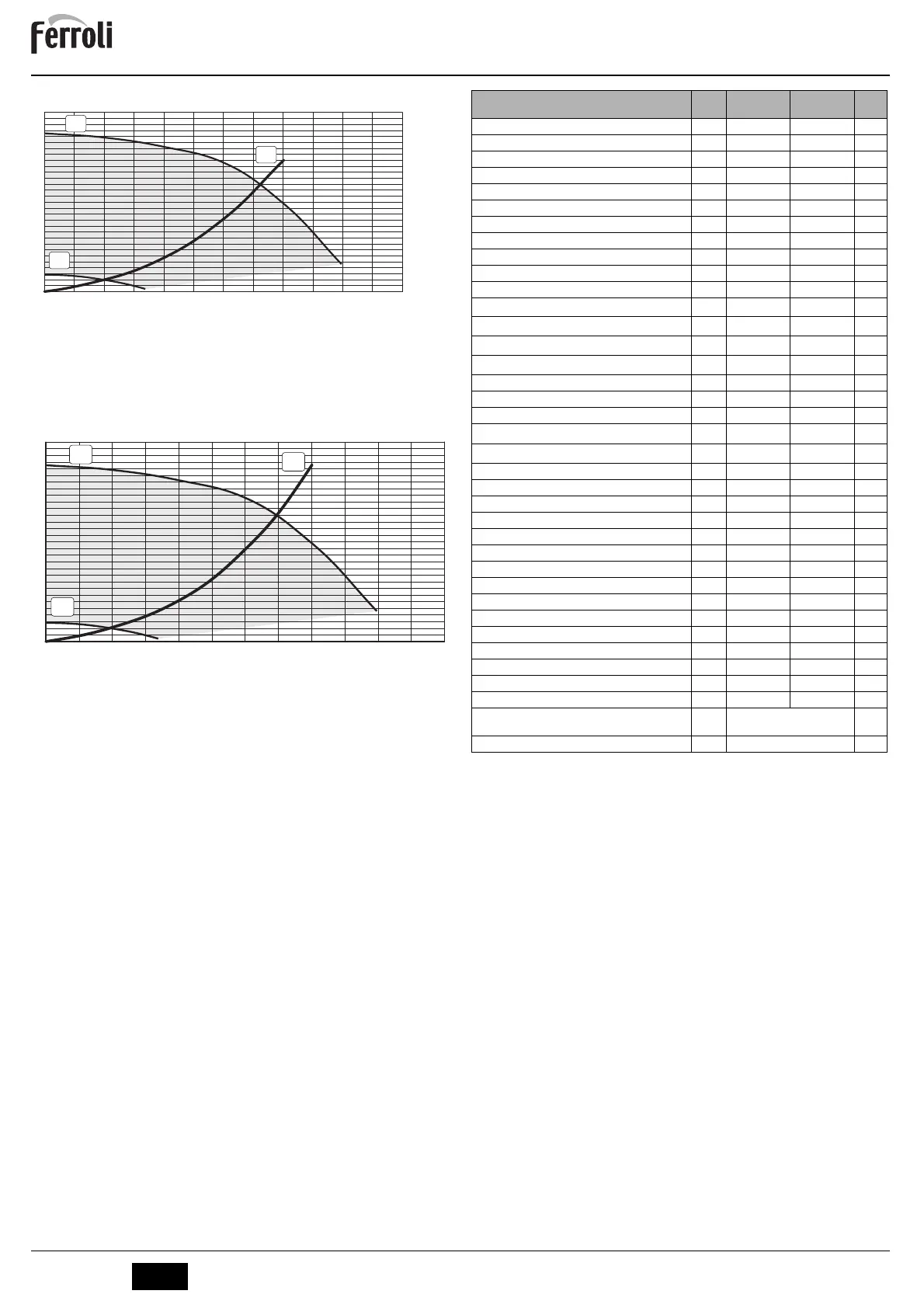

fig. 29 - Perdite di carico / prevalenza circolatore BLUEHELIX PRO 25 C
A = Perdite di carico caldaia - B = Velocità min circolatore - C = Velocità Max Circola-
tore
A
Per il corretto funzionamento della modulazione, il selettore velocità sulla pom-
pa deve essere posizionato su III.
fig. 30 - Perdite di carico / prevalenza circolatore BLUEHELIX PRO 32 C
A = Perdite di carico caldaia - B = Velocità min circolatore - C = Velocità Max Circola-
tore
A
Per il corretto funzionamento della modulazione, il selettore velocità sulla pom-
pa deve essere posizionato su III.
Q [l/h]
H [m H
2
O]
0 0.5 1 1.5 2 2.5 3
6
5
4
3
2
1
0
C
B
A
Q [l/h]
H [m H
2
O]
0 0.5 1 1.5 2 2.5 3
6
5
4
3
2
1
0
C
B
A
Dato Unità
BLUEHELIX
PRO 25 C
BLUEHELIX
PRO 32 C
Portata termica max riscaldamento kW 25.0 29.5 (Q)
Portata termica min riscaldamento kW 5.8 6.7 (Q)
Potenza Termica max risc. (80/60°C) kW 24.5 28.9 (P)
Potenza Termica min risc. (80/60°C) kW 5.7 6.6 (P)
Potenza Termica max risc. (50/30°C) kW 26.5 31.3
Potenza Termica min risc. (50/30°C) kW 6.2 7.2
Portata terrmica max sanitario kW 27 32.0
Portata termica min sanitario kW 5.8 6.7
Potenza Termica max sanitario kW 27.0 32.0
Potenza Termica min sanitario kW 5.8 6.6
Pressione gas alimentazione G20 mbar 20 20
Portata gas max G20
m
3
/h
2.86 3.39
Portata gas min G20
m
3
/h
0.61 0.71
CO
2
max G20 %
9.30 9.30
CO
2
min G20 %
8.70 8.70
Pressione gas alimentazione G31 mbar 37 37
Portata gas max G31 kg/h 1.10 1.31
Portata gas min G31 kg/h 0.24 0.27
CO
2
max G31 %
10.70 10.70
CO
2
min G31 %
9.80 9.80
Classe di emissione NOx - 5 5 (NOx)
Pressione max esercizio riscaldamento bar 3 3 (PMS)
Pressione min esercizio riscaldamento bar 0.8 0.8
Temperatura max riscaldamento °C 90 90 (tmax)
Contenuto acqua riscaldamento litri 1.7 2.1
Capacità vaso di espansione riscaldamento litri 8 10
Pressione precarica vaso di espansione riscaldamento bar 0.8 0.8
Pressione max di esercizio sanitario bar 9 9 (PMW)
Pressione min di esercizio sanitario bar 0,3 0,3
Portata sanitaria
'
t 25°C l/min 16.0 18.0
Portata sanitaria
'
t 30°C l/min 13.0 15.0 (D)
Grado protezione IP X5D X5D
Tensione di alimentazione V/Hz 230V/50Hz 230V/50Hz
Potenza elettrica assorbita W 80 95
Peso a vuoto kg 29 32
Tipo di apparecchio C13-C23-C33-C43-C53-C63-C83-
B23-B33
PIN CE 0461CM0988
cod. 3541F554 - Rev. 00 - 11/2018
