BLUEHELIX PRO C
6
IT

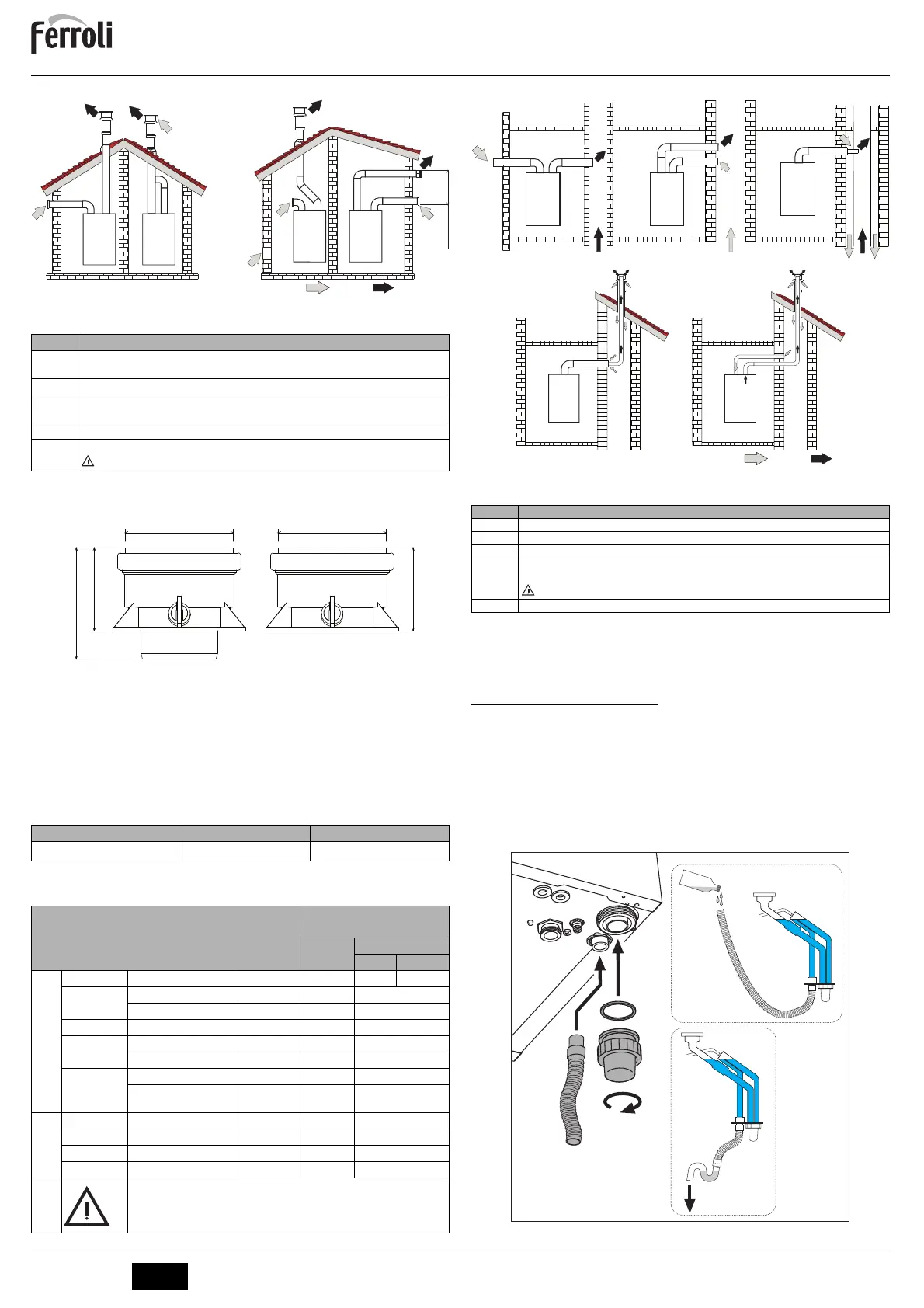

Collegamento con tubi separati
fig. 18 - Esempi di collegamento con tubi separati ( = Aria / = Fumi)
Tabella. 4 - Tipologia
Per il collegamento dei condotti separati montare sull'apparecchio il seguente accesso-
rio di partenza:
fig. 19 - Accessorio di partenza per condotti separati
Prima di procedere con l’installazione, verificare che non sia superata la massima lun-
ghezza consentita tramite un semplice calcolo:
1. Definire completamente lo schema del sistema di camini sdoppiati, inclusi accessori
e terminali di uscita.
2. Consultare la tabella 6 ed individuare le perdite in m
eq
(metri equivalenti) di ogni
componente, a seconda della posizione di installazione.
3. Verificare che la somma totale delle perdite sia inferiore o uguale alla massima lun-
ghezza consentita in tabella 5.
Tabella. 5 - Massima lunghezza condotti separati
Tabella. 6 - Accessori
Collegamento a canne fumarie collettive
fig. 20 - Esempi di collegamento a canne fumarie ( = Aria / = Fumi)
Tabella. 7 - Tipologia
Se si intende collegare la caldaia BLUEHELIX PRO C ad una canna fumaria collettiva
o ad un camino singolo a tiraggio naturale, canna fumaria o camino devono essere
espressamente progettati da personale tecnico professionalmente qualificato in confor-
mità alle norme vigenti ed essere idonee per apparecchi a camera stagna dotati di ven-
tilatore.
3.7 Collegamento scarico condensa
AVVERTENZE
La caldaia è dotata di sifone interno per lo scarico condensa. Montare il raccordo di ispezione
“A”
e il tubo flessibile
“B”
innestandolo a pressione. Prima della messa in servizio, riempire il sifone
con circa 0,5 lt. di acqua e collegare il tubo flessibile all’impianto di smaltimento.
B
ATTENZIONE: L’APPARECCHIO NON DEVE ESSERE MAI MESSO IN
FUNZIONE CON SIFONE VUOTO!
IN CASO CONTRARIO SUSSISTE PERICOLO DI ASFISSIA DOVUTO ALLA
FUORIUSCITA DEI FUMI DELLA COMBUSTIONE.
fig. 21 - Collegamento scarico condensa
Tipo Descrizione
C1X
Aspirazione e scarico orizzontale a parete. I terminali di ingresso/uscita devono essere o concentrici o
abbastanza vicini da essere sottoposti a condizioni di vento simili (entro 50 cm)
C3X
Aspirazione e scarico verticale a tetto. Terminali di ingresso/uscita come per C12
C5X
Aspirazione e scarico separati a parete o a tetto e comunque in zone a pressioni diverse. Lo scarico e
l’aspirazione non devono essere posizionati su pareti opposte
C6X
Aspirazione e scarico con tubi certificati separatamente (EN 1856/1)
B2X
Aspirazione dal locale di installazione e scarico a parete o tetto
IMPORTANTE - IL LOCALE DEVE ESSERE DOTATO DI VENTILAZIONE APPROPRIATA
BLUEHELIX PRO 25 C BLUEHELIX PRO 32 C
Massima lunghezza consentita
80 m
eq
70 m
eq
Perdite in m
eq
Aspirazione
aria
Scarico fumi
Verticale Orizzontale
Ø 80
TUBO
1 m M/F 1KWMA83W 1,0 1,6 2,0
CURVA
45° M/F 1KWMA65W 1,2 1,8
90° M/F 1KWMA01W 1,5 2,0
TRONCHETTO
con presa test 1KWMA70W 0,3 0,3
TERMINALE
aria a parete 1KWMA85A 2,0 -
fumi a parete con antivento 1KWMA86A - 5,0
CAMINO
Aria/fumi sdoppiato 80/80 010027X0 - 12,0
Solo uscita fumi Ø80 010026X0 +
1KWMA86U
-4,0
Ø 60
TUBO
1 m M/F 1KWMA89W 6.0
CURVA
90° M/F 1KWMA88W 4.5
RIDUZIONE
80/60 041050X0 5.0
TERMINALE
fumi a parete con antivento 1KWMA90A 7.0
ATTENZIONE: CONSIDERATE LE ALTE PERDITE DI CARICO DEGLI ACCESSORI
Ø60, UTILIZZARLI SOLO SE NECESSARIO ED IN CORRISPONDENZA DELL’ULTIMO
TRATTO SCARICO FUMI.
Ø 81Ø 81
Ø 65
Ø 87
Ø 65
041039X0
Tipo Descrizione
C2X
Aspirazione e scarico in canna fumaria comune (aspirazione e scarico nella medesima canna)
C4X
Aspirazione e scarico e in canne fumarie comuni separate, ma sottoposte a simili condizioni di vento
C8X
Scarico in canna fumaria singola o comune e aspirazione a parete
B3X
Aspirazione dal locale di installazione tramite condotto concentrico (che racchiude lo scarico) e scarico
in canna fumaria comune a tiraggio naturale
IMPORTANTE - IL LOCALE DEVE ESSERE DOTATO DI VENTILAZIONE APPROPRIATA
C93
Scarico ad un terminale verticale e aspirazione da canna fumaria esistente.
0,5lt
A
B
cod. 3541F554 - Rev. 00 - 11/2018
