BLUEHELIX TECH RRT 24 H
25IT
cod. 3541C662 - Rev. 00 - 09/2020
Tabella 9 - Posizione THROTTLE e impostazione parametro
Verifica dei valori di combustione
ACCERTARSI CHE IL MANTELLO FRONTALE SIA CHIUSO ED I CONDOTTI DI ASPIRAZIONE/ SCARICO FUMI
COMPLETAMENTE ASSEMBLATI.
1. Portare la caldaia in modalità riscaldamento o sanitario per almeno 2 minuti. In questo periodo se il simbolo fiamma
lampeggia sul display, significa che la caldaia sta effettuando una calibrazione. Attendere fino a quando il simbolo
della fiamma diventa fisso (termine della calibrazione).
2. Attivare la modalità TEST (vedi sez. "Attivazione modalità TEST" a pag. 26).
3. Tramite un analizzatore di combustione, collegato alle predisposizioni che si trovano sugli accessori di partenza so-
pra alla caldaia, verificare che il tenore di CO2 nei fumi, con caldaia in funzionamento a potenza massima e minima,
corrisponda a quanto indicato nella seguente tabella.
4. Se i valori di combustione non corrispondono, eseguire la Calibrazione 100% come descritto nel paragrafo seguen-
te.
5. Caso A: se i valori non corrispondono ancora, non attivare altre calibrazioni in quanto il sistema ha bisogno di lavo-
rare più tempo per riuscire ad auto-adattarsi.
6. Caso B: se i valori non corrispondono ancora, procedere con l’attivazione del parametro SC12 o SC13, a seconda
del tipo di aggiustamento necessario (vedi sez. "“Sc” - Menù Parametri Controllo Combustione" a pag. 32)
Calibrazione 100%
IMPORTANTE: DURANTE LA PROCEDURA DI TARATURA AUTOMATICA E LA VERIFICA DEL VALORE DEL
CO
2
È NECESSARIO CHE LA CALDAIA ABBIA IL MANTELLO FRONTALE CHIUSO ED I CONDOTTI DI ASPIRA-
ZIONE/SCARICO FUMI COMPLETAMENTE ASSEMBLATI.
Famiglia gas Tipo di Gas Posizione Throttle Settaggio Parametro
II
a
G20 - G25 - G27 - G25.1 - G25.3 1nA
II
a
G230 1LP
III
a
G30 - G31 2LP

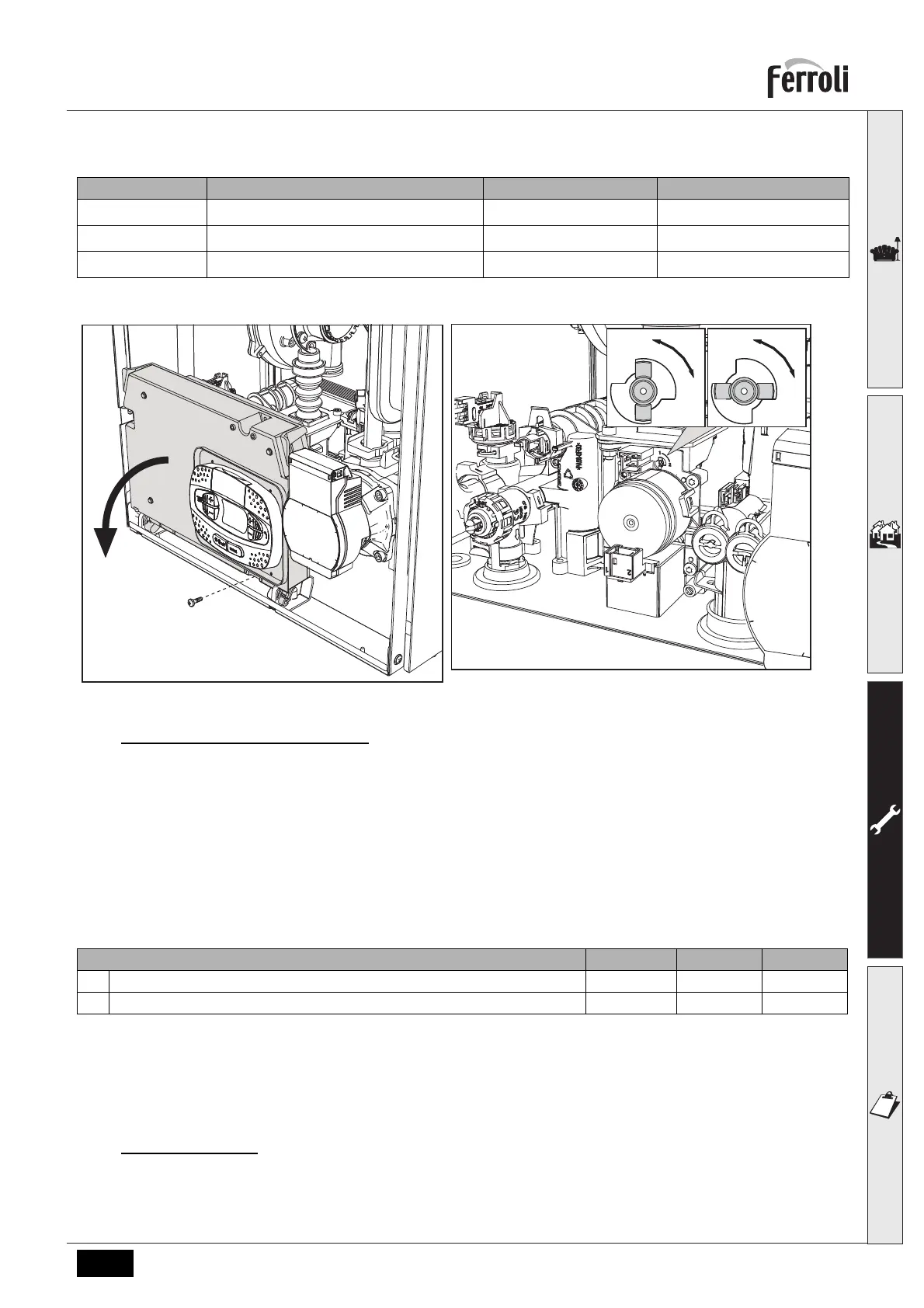

fig. 31
fig. 32
Casistica G20 G30/G31 G230
A Caldaia nuova (prima accensione/trasformazione o sostituzione elettrodo) 7,5%-9,9% 9%-11,5% 9%-11,5%
B Caldaia con almeno 500 ore di funzionamento 9%+/-0,8 10%+/-0,8 10%+/-0,8
1
2
1
2
