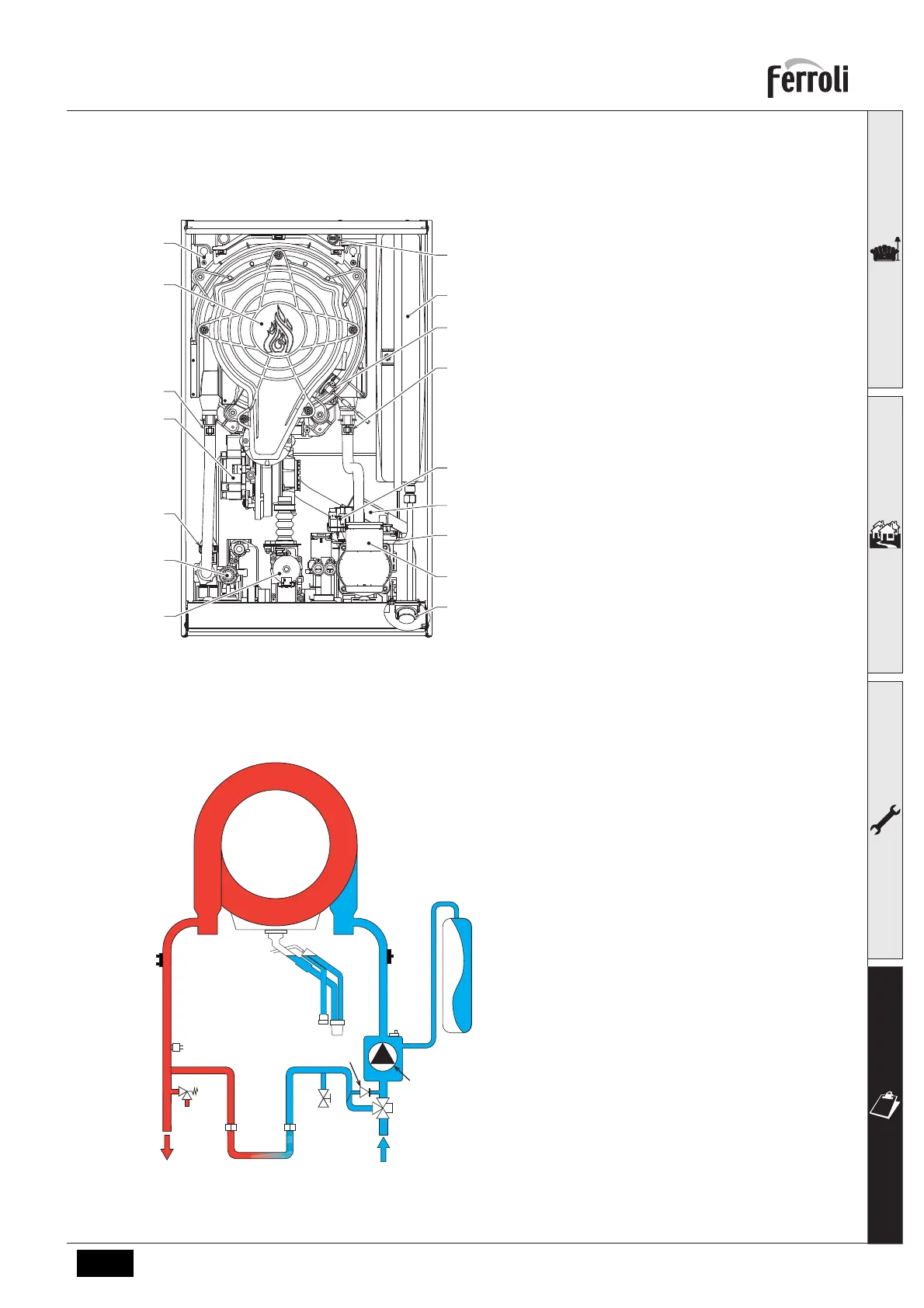

4.2 Vista general
4.3 Circuito de agua
fig. 55- Vista general
14 Válvula de seguridad
16 Ventilador
32 Bomba de circulación calefacción
34 Sensor temperatura calefacción
36 Purgador de aire automático
44 Válvula del gas
56 Vaso de expansión
81 Electrodo de encendido/ionización
95 Válvula desviadora
114 Presostato del agua
145 Higrómetro
186 Sensor de retorno
191 Sensor de temperatura de humos
193 Sifón
196 Depósito de condensados
350 Grupo quemador/ventilador
fig. 56- Circuito de agua
8 Salida de ACS
9 Entrada de agua sanitario
10 Ida a calefacción
11 Retorno de calefacción
14 Válvula de seguridad
32 Bomba de circulación calefacción
34 Sensor temperatura calefacción
36 Purgador de aire automático
56 Vaso de expansión
74 Llave de llenado de la instalación
95 Válvula desviadora
114 Presostato del agua
186 Sensor de retorno
193 Sifón
241 Baipás automático (dentro del grupo
bomba)
196
350
34
16
114
14
32
145
36
193
95
186
81
56
191
44
10
11
14
186
34
56
36
193
32
74
95
241
114
209 210
