BLUEHELIX TECH RRT 24 H
4 IT
cod. 3541C662 - Rev. 00 - 09/2020
1. Istruzioni d’uso
1.1 Presentazione
Gentile cliente,
BLUEHELIX TECH RRT 24 H è un generatore termico con scambiatore in acciaio con produzione sanitaria integrata,
premiscelato a condensazione ad altissimo rendimento e bassissime emissioni, funzionante a gas naturale o GPL e
dotato di sistema di controllo a microprocessore.
L’apparecchio è a camera stagna ed è adatto all’installazione in interno o all’esterno in luogo parzialmente protetto
(secondo EN 297/A6) con temperature fino a -5°C (-15°C con kit antigelo opzionale).
A
La caldaia è predisposta per il collegamento ad un bollitore esterno per acqua calda sanitaria (opzio-
nale). In questo manuale tutte le funzioni relative la produzione di acqua calda sanitaria sono attive
solo con bollitore sanitario opzionale collegato come indicato alla sez. 2.3

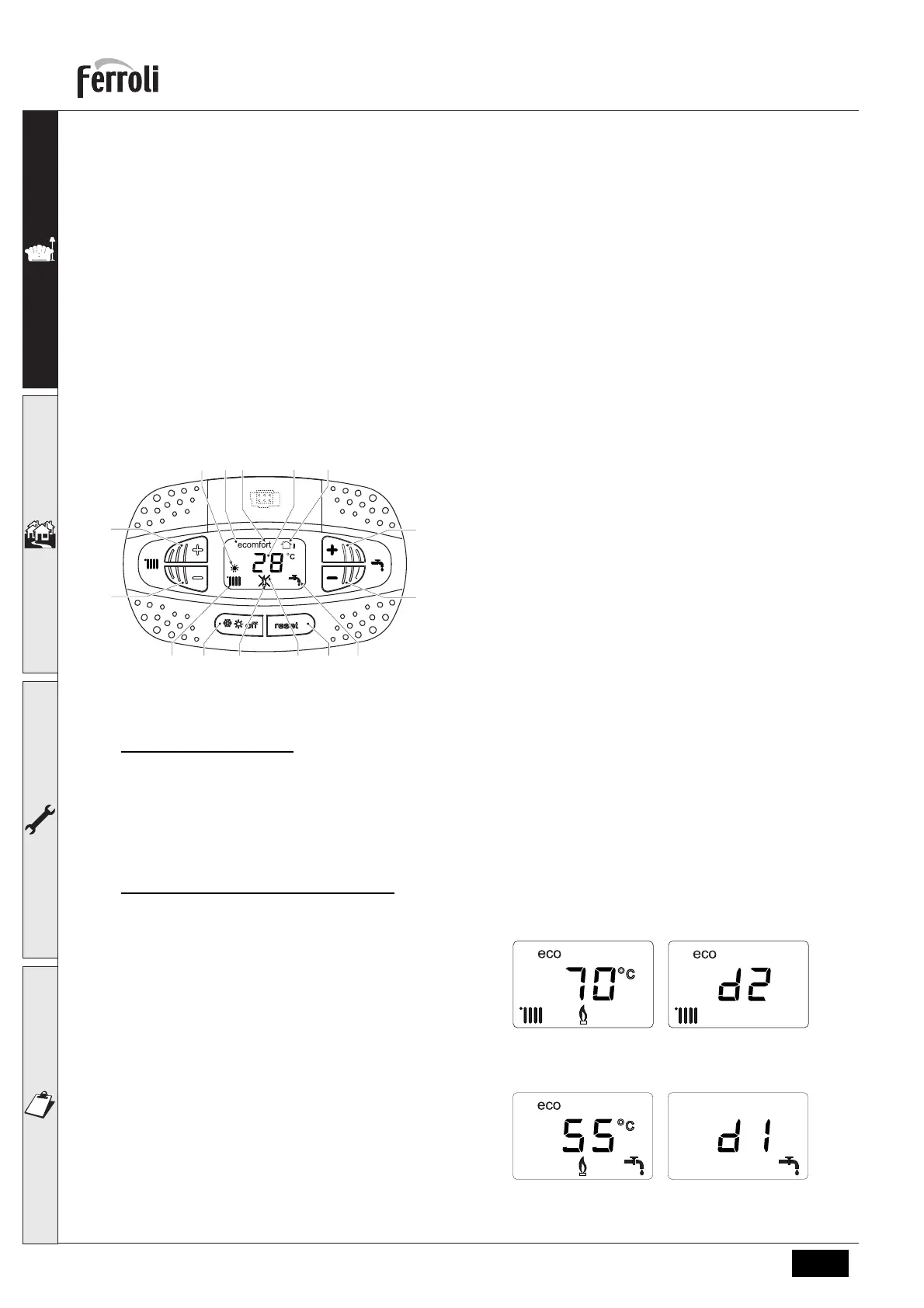

1.2 Pannello comandi
fig. 1 - Pannello di controllo
Legenda pannello fig. 1
1 Tasto decremento impostazione temperatura
acqua calda sanitaria
2 Tasto incremento impostazione temperatura ac-
qua calda sanitaria
3 Tasto decremento impostazione temperatura
impianto riscaldamento
4 Tasto incremento impostazione temperatura im-
pianto riscaldamento
5 Display
6 Tasto Ripristino - Menù “Temperatura Scorrevo-
le”
7 Tasto selezione modalità “Inverno”, “Estate”,
“OFF apparecchio”, “ECO”, “COMFORT”
8 Indicazione modalità Eco (Economy) oppure
Comfort
9 Indicazione funzionamento sanitario
10 Indicazione modalità Estate
12 Indicazione multifunzione (lampeggiante duran-
te la funzione protezione scambiatore)
13 Indicazione funzione riscaldamento
14a Indicazione bruciatore acceso (lampeggiante
durante la funzione calibrazione e le fasi di auto-
diagnosi)
14b Compare quando si è verificata un'anomalia che
ha comportato il blocco dell'apparecchio. Per ri-
pristinare il funzionamento dell'apparecchio è
necessario premere il tasto RESET (part. 6)
17 Sensore esterno rilevato (con sonda esterna
opzionale)
Indicazione durante il funzionamento
Riscaldamento
La richiesta riscaldamento (generata da Termostato
Ambiente o Cronocomando Remoto) è indicata dall’at-
tivazione del radiatore.
Il display (part. 12 - fig. 1) visualizza l’attuale tempera-
tura della mandata riscaldamento e durante il tempo di
attesa riscaldamento la scritta “d2”.
fig. 2
Sanitario
La richiesta sanitario (generata dal prelievo d’acqua
calda sanitaria) è indicata dall’attivazione del rubi-
netto.
Il display (part. 12 - fig. 1) visualizza l’attuale tempera-
tura d’uscita dell’acqua calda sanitaria e durante il
tempo di attesa sanitario la scritta “d1“.
fig. 3
