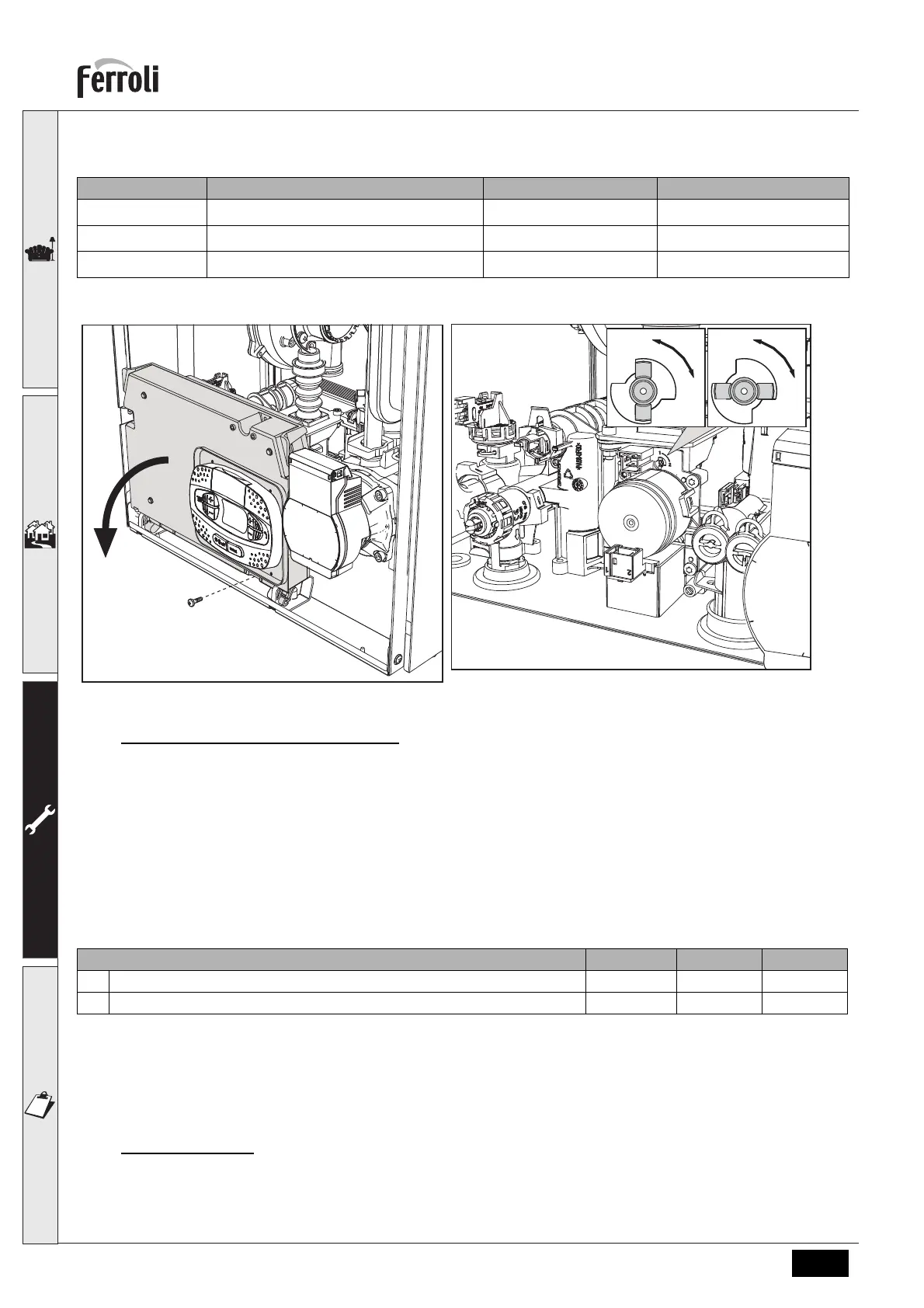

Tabla 7- Posición del regulador y ajuste del parámetro
Control de los valores de combustión
COMPRUEBE QUE LA CUBIERTA FRONTAL ESTÉ CERRADA Y QUE LOS CONDUCTOS DE ENTRADA DE AIRE
/ SALIDA DE HUMOS ESTÉN TOTALMENTE ENSAMBLADOS.
1. Ponga la caldera en modo Calefacción o ACS durante al menos 2 minutos. En este periodo, si el símbolo de la llama
parpadea en la pantalla, significa que la caldera está efectuando una calibración. Espere a que el símbolo de la
llama quede fijo (final de la calibración).
2. Active el modo TEST (*** 'Activación del modo TEST' on page 77 ***).
3. Conecte un analizador de combustión a una toma situada en los accesorios de salida sobre la caldera y compruebe
que la cantidad de CO2 en los humos, con la caldera en marcha a potencia máxima y mínima, cumpla lo indicado
en la tabla siguiente.
4. Si los valores de combustión no corresponden, efectúe la Calibración 100 % como se describe en el apartado si-
guiente.
5. Caso A: si los valores aún no corresponden, no repita la calibración porque el sistema necesita funcionar más tiem-
po para adaptarse.
6. Caso B: si los valores aún no corresponden, active el parámetro SC12 o SC13, según el tipo de ajuste necesario
(*** '"Sc" - Menú Parámetros de control de la combustión' on page 83 ***).
Calibración 100 %
IMPORTANTE: DURANTE LA CALIBRACIÓN AUTOMÁTICA Y EL CONTROL DEL CO
2
, LA CALDERA DEBE TE-
NER LA CUBIERTA FRONTAL CERRADA Y LOS CONDUCTOS DE ENTRADA DE AIRE / SALIDA DE HUMOS TO-
TALMENTE ENSAMBLADOS.
Familia del gas Tipo de gas Posición regulador Ajuste parámetro
2
a
G20 - G25 - G27 - G25.1 - G25.3 1nA
2
a
G230 1LP
3
a
G30 - G31 2LP
fig. 31
fig. 32
Casos prácticos G20 G30/G31 G230
A Caldera nueva (primer encendido/transformación o sustitución del electrodo) 7,5 %-9,9 % 9 %-11,5 % 9 %-11,5 %
B Caldera con al menos 500 horas de funcionamiento 9 %+/-0,8 10 %+/-0,8 10 %+/-0,8
1
2
1
2
