BLUEHELIX TECH RRT 24 H
88 ES
cod. 3541C662 - Rev. 00 - 09/2020
Control periódico
Para que el aparato funcione correctamente a lo largo del tiempo, es necesario que un técnico autorizado efectúe una
revisión anual, comprobando que:
• Los dispositivos de mando y seguridad (válvula de gas, caudalímetro, termostatos, etc.) funcionen correctamente.
• El conducto de salida de humos sea perfectamente eficiente.
• La cámara estanca no tenga fugas.
• Los conductos y el terminal de aire y humos no tengan atascos ni fugas.
• El quemador y el intercambiador estén limpios de suciedad e incrustaciones. Si es necesario, limpiarlos con un ce-
pillo adecuado. No utilizar productos químicos en ningún caso.
• El electrodo no presente incrustaciones y esté bien ubicado.
El electrodo se puede limpiar de incrustaciones solo con un cepillo de cerdas no metálicas. NO se debe lijar.
• Las instalaciones de gas y agua sean perfectamente estancas.
• La presión del agua en la instalación, en frío, sea de 1 bar aproximadamente (en caso contrario, restablecer este
valor).
• La bomba de circulación no esté bloqueada.
• El vaso de expansión esté cargado.
• El caudal del gas y la presión se mantengan dentro de los valores indicados en las tablas.
• El sistema de descarga de condensados funcione correctamente y no tenga pérdidas ni obstrucciones
• El sifón esté lleno de agua.
• La calidad del agua de la instalación sea adecuada.
• El aislante del intercambiador esté en buen estado.
• La conexión del gas entre la válvula y el Venturi sea correcta.
• Cambiar la junta del quemador si está dañada.
• Al final del control, verifique siempre los parámetros de combustión (vea Control de los valores de combustión).
Mantenimiento extraordinario y sustitución de componentes
Tras la sustitución de la válvula del gas, del quemador, del electrodo o de la tarjeta electrónica, se debe efectuar la
Calibración 100 % (“Calibración 100 %” on page 76). A continuación, siga las instrucciones del apartado “Control de
los valores de combustión” on page 76.
Válvula de gas

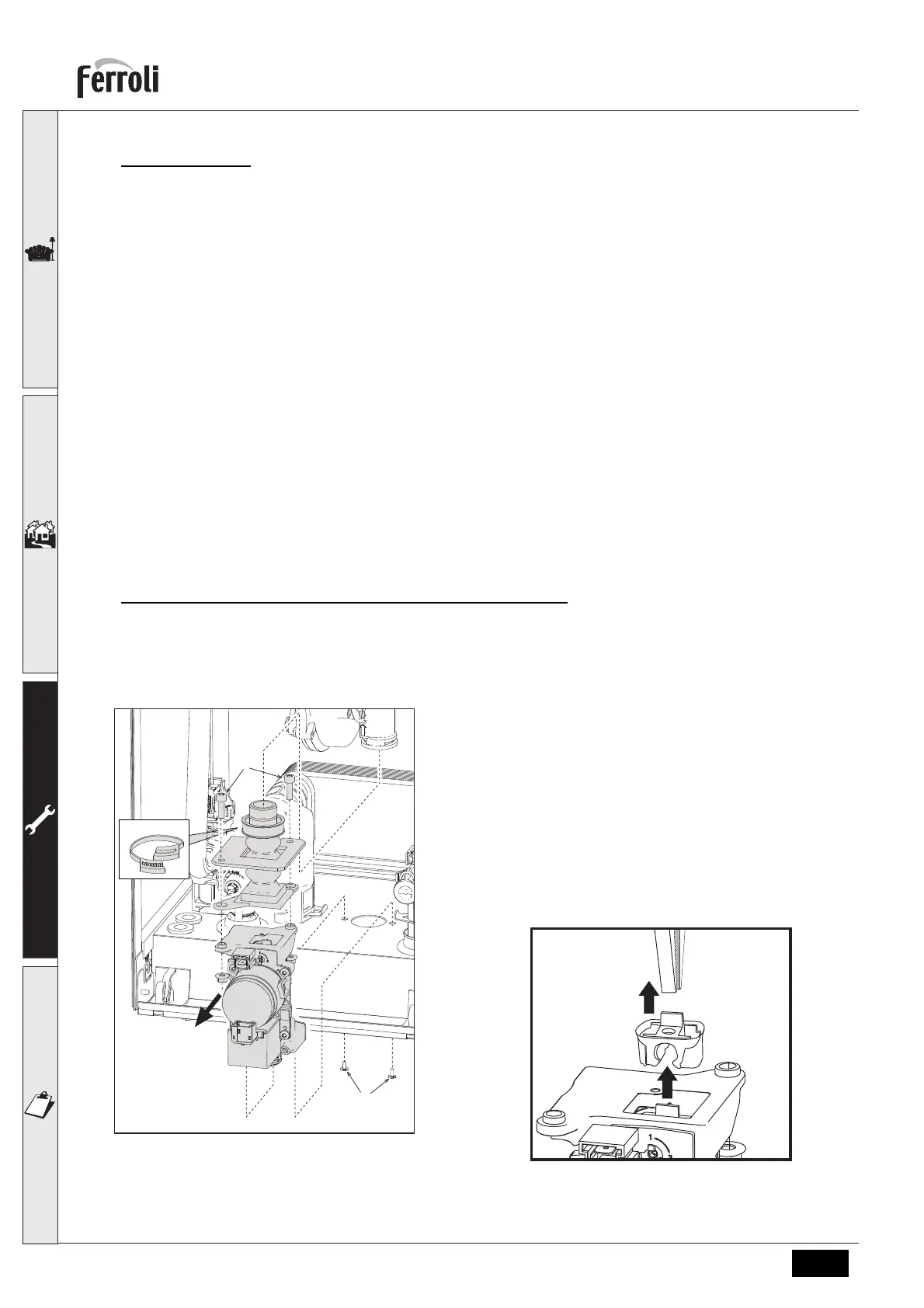

fig. 36- Sustitución de la válvula de gas
• Desconecte la alimentación eléctrica y cierre la lla-
ve de paso del gas anterior a la válvula.
• Desconecte los conectores.
• Desconecte el tubo de entrada de gas,
• Desenrosque los tornillos "1".
• Quite la abrazadera "2".
• Extraiga la válvula de gas.
• A continuación, desenrosque los tornillos "4".
• Monte la válvula nueva siguiendo las instrucciones
anteriores en orden contrario.
Para la sustitución del diafragma del gas, consulte
la hoja de instrucciones incluida en el kit.
fig. 37- Sustitución diafragma gas
1
4
2
3
