BLUEHELIX TECH S 45H
17
ES
Para conectar los conductos separados, monte en el aparato el siguiente accesorio ini-
cial:

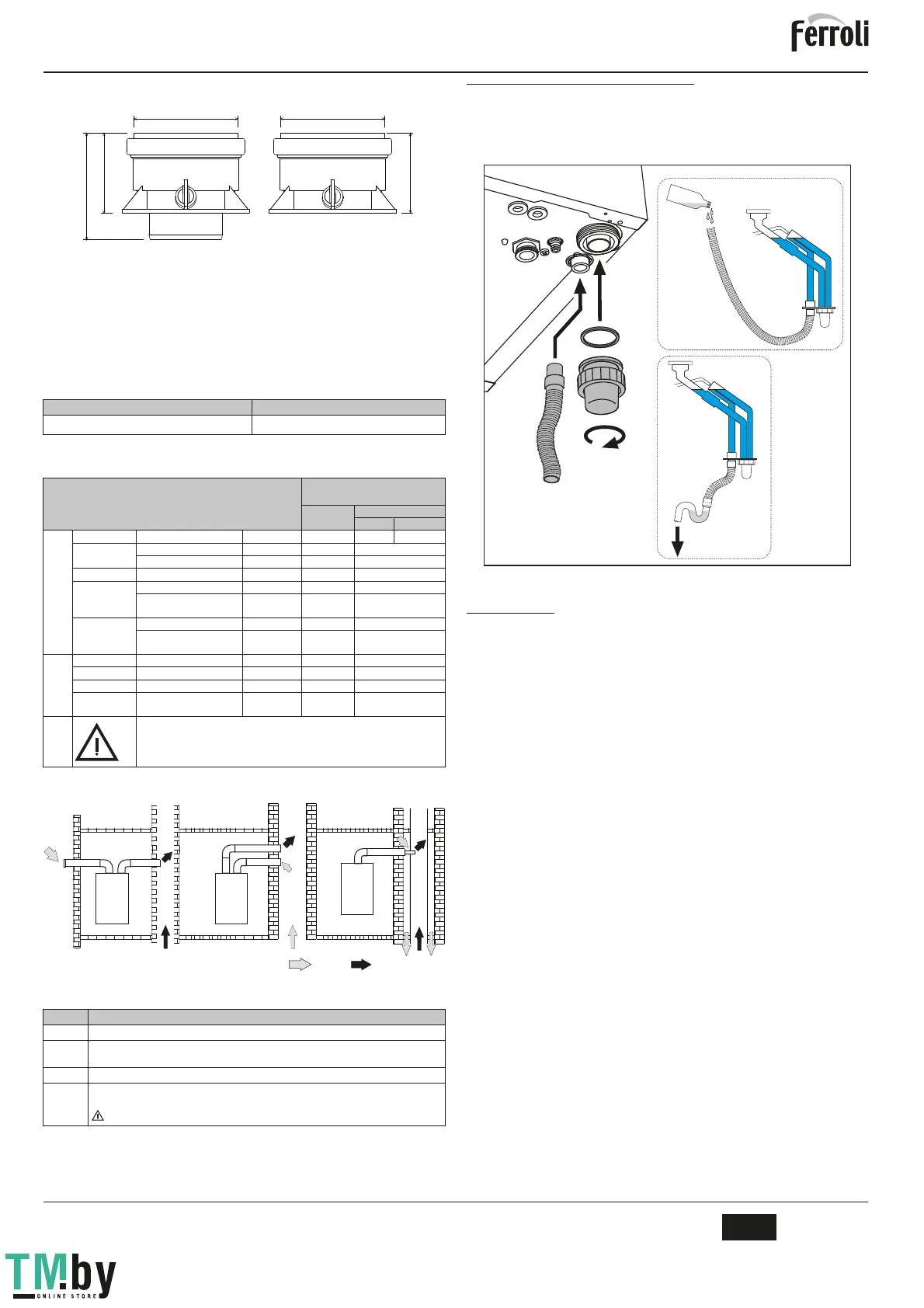

fig. 18 - Accesorio inicial para conductos separados
Antes de efectuar la instalación, compruebe que no se supere la longitud máxima per-
mitida, mediante un sencillo cálculo:
1. Diseñe todo el sistema de chimeneas separadas, incluidos los accesorios y los ter-
minales de salida.
2. Consulte la tabla 6 y determine las pérdidas en metros equivalentes (m
eq
) de cada
componente según la posición de montaje.
3. Compruebe que la suma total de las pérdidas sea inferior o igual a la longitud máxi-
ma indicada en la tabla 5.
Tabla. 5 - Longitud máxima de los conductos separados
Tabla. 6 - Accesorios
Conexión a chimeneas colectivas
fig. 19 - Ejemplos de conexión a chimeneas ( = aire / = humos)
Tabla. 7 - Tipo
Si se desea conectar la caldera BLUEHELIX TECH S 45H a una chimenea colectiva o
a una individual con tiro natural, la chimenea debe estar diseñada por un técnico cuali-
ficado, con arreglo a las normas vigentes, y ser adecuada para equipos de cámara es-
tanca dotados de ventilador.
3.7 Conexión de la descarga de condensados
La caldera está dotada de un sifón interno para descargar los condensados. Monte el
empalme de inspección A e inserte a presión la manguera B. Llenar el sifón con 0,5 L
de agua y conectar la manguera al desagüe
B
ATENCIÓN: ¡el aparato no se debe hacer funcionar nunca con el sifón va-
cío!
fig. 20 - Conexión de la descarga de condensados
4. SERVICIO Y MANTENIMIENTO
4.1 Regulaciones
Cambio de gas
El aparato puede funcionar con gas metano o GLP. Se suministra preparado para uno
de estos gases, que se indica en el embalaje y en la placa de datos técnicos. Para utili-
zarlo con otro gas, es preciso montar el kit de transformación de la siguiente manera:
1. Quite el panel frontal (vea *** 'Apertura del panel frontal' on page 18 ***).
2. Desenrosque el tornillo y gire el panel de mandos ( fig. 21).
3. Desenrosque la tuerca C y desconecte el tubo A de la válvula del gas ( fig. 22).
4. Reemplace el inyector B del tubo del gas por el que se incluye en el kit de transfor-
mación, interponiendo la junta D ( fig. 22).
5. Monte nuevamente el tubo del gas A y compruebe la estanqueidad de la conexión.
6. Aplique junto a la placa de datos técnicos la etiqueta suministrada con el kit de cam-
bio de gas.
7. Monte el panel frontal.
8. Modifique el parámetro correspondiente al tipo de gas:
• Ponga la caldera en modo espera (standby).
• Pulse las teclas del agua sanitaria (1 y 2 - fig. 1) durante 10 segundos: en la
pantalla parpadea b01.
• Pulse las teclas del agua sanitaria (1 o 2 - fig. 1) para configurar 00 (metano)
o 01 (GLP).
• Pulse la tecla calefacción + ( 4 - fig. 1) hasta que en la pantalla parpadee b04.
• Pulse las teclas del agua sanitaria (1 o 2 - fig. 1) para configurar 200 (metano)
o 190 (GLP).
• Pulse la tecla calefacción + (4 - fig. 1) hasta que en la pantalla parpadee b05.
• Pulse las teclas del agua sanitaria (1 o 2 - fig. 1) para configurar 200 (metano)
o 190 (GLP).
• Pulse las teclas del agua sanitaria (1 y 2 - fig. 1) durante 10 segundos.
• La caldera vuelve al modo espera (standby).
9. Conecte un analizador de combustión a la salida de humos de la caldera y com-
pruebe que la proporción de CO
2
en los humos, con la caldera en marcha a poten-
cia máxima y mínima, cumpla con lo indicado en la tabla de datos técnicos para el
gas correspondiente.
Longitud máxima permitida
40 m
eq
Pérdidas en m
eq
Entrada de
aire
Salida de humos
Vertical Horizontal
Ø 80
TUBO
1 m M/H 1KWMA83W 1 1,6 2
CODO
45° M/H 1KWMA65W 1,2 1,8
90° M/H 1KWMA01W 1,5 2
MANGUITO
con toma para prueba 1KWMA70W 0,3 0,3
TERMINAL
aire de pared 1KWMA85A 2 -
humos de pared con anti-
viento
1KWMA86A - 5
CHIMENEA
Aire/humos separada 80/80 010027X0 - 12
Solo salida de humos Ø 80 010026X0 +
1KWMA86U
-4
Ø 60
TUBO
1 m M/H 1KWMA89W 6
CODO
90° M/H 1KWMA88W 4,5
REDUCCIÓN
80/60 041050X0 5
TERMINAL
humos de pared con anti-
viento
1KWMA90A 7
ATENCIÓN: DADAS LAS ALTAS PÉRDIDAS DE CARGA DE LOS ACCESORIOS Ø 60,
UTILIZARLOS SOLO SI ES NECESARIO Y EN EL ÚLTIMO TRAMO DE LA SALIDA DE
HUMOS.
Tipo Descripción
C2X
Aspiración y evacuación en chimenea común (ambas en el mismo conducto)
C4X
Aspiración y evacuación en chimeneas comunitarias separadas pero expuestas a condiciones simila-
res de viento
C8X
Evacuación en chimenea individual o común y aspiración en pared
B3X
Aspiración del ambiente de instalación mediante conducto concéntrico (que contiene la salida) y eva-
cuación en chimenea común de tiro natural
IMPORTANTE - EL LOCAL DEBE ESTAR DOTADO DE VENTILACIÓN APROPIADA.
