BLUEHELIX TECH S 45H
6
IT

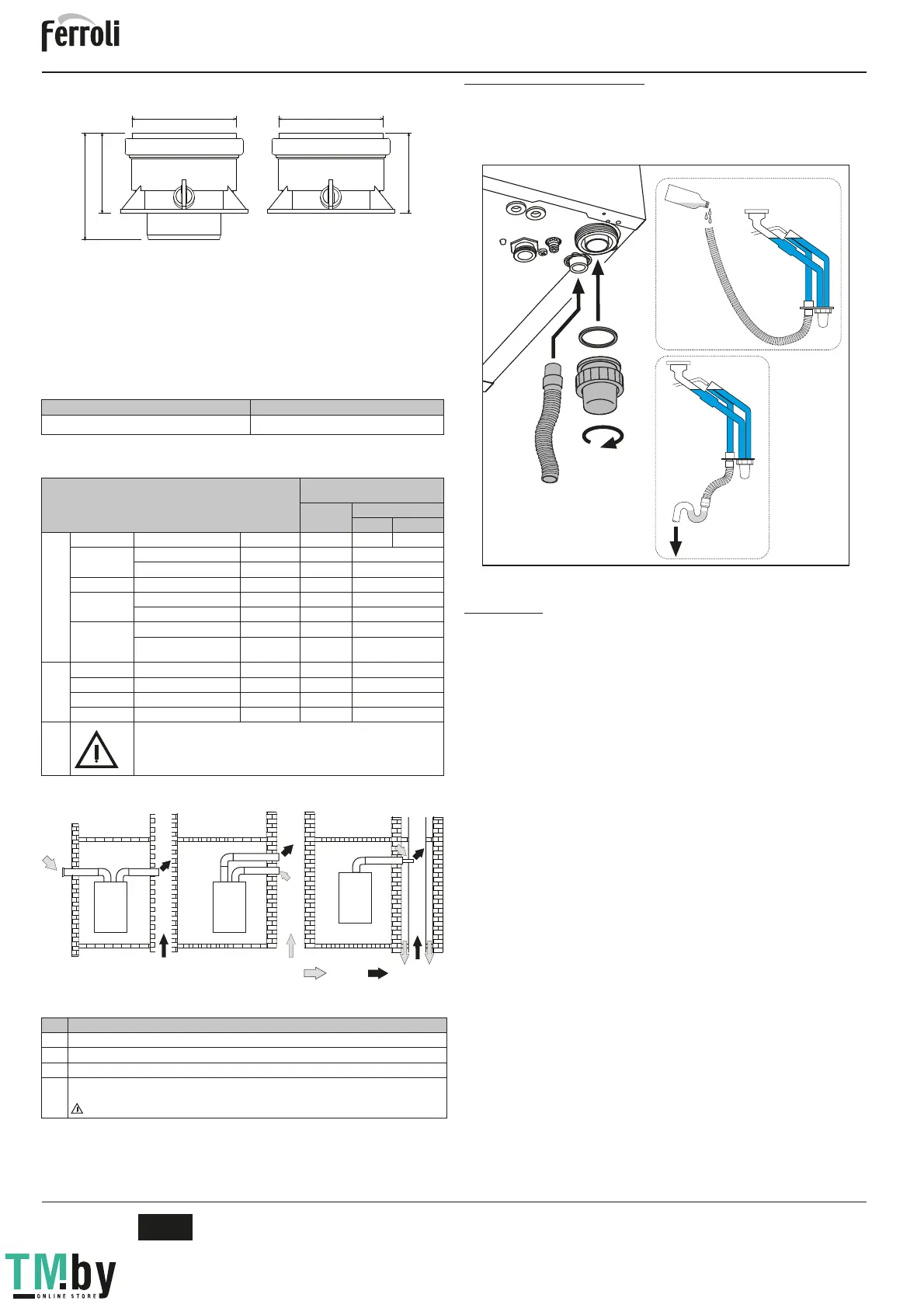

Per il collegamento dei condotti separati montare sull'apparecchio il seguente accesso-
rio di partenza:
fig. 18 - Accessorio di partenza per condotti separati
Prima di procedere con l’installazione, verificare che non sia superata la massima lun-
ghezza consentita tramite un semplice calcolo:
1. Definire completamente lo schema del sistema di camini sdoppiati, inclusi accessori
e terminali di uscita.
2. Consultare la tabella 6 ed individuare le perdite in m
eq
(metri equivalenti) di ogni
componente, a seconda della posizione di installazione.
3. Verificare che la somma totale delle perdite sia inferiore o uguale alla massima lun-
ghezza consentita in tabella 5.
Tabella. 5 - Massima lunghezza condotti separati
Tabella. 6 - Accessori
Collegamento a canne fumarie collettive
fig. 19 - Esempi di collegamento a canne fumarie ( = Aria / = Fumi)
Tabella. 7 - Tipologia
Se si intende collegare la caldaia BLUEHELIX TECH S 45H ad una canna fumaria col-
lettiva o ad un camino singolo a tiraggio naturale, canna fumaria o camino devono esse-
re espressamente progettati da personale tecnico professionalmente qualificato in
conformità alle norme vigenti ed essere idonee per apparecchi a camera stagna dotati
di ventilatore.
3.7 Collegamento scarico condensa
La caldaia è dotata di sifone interno per lo scarico condensa. Montare il raccordo d’ispe-
zione A ed il tubo flessibile B, innestandolo a pressione. Riempire il sifone con circa 0,5
lt. di acqua e collegare il tubo flessibile all’impianto di smaltimento.
B
ATTENZIONE: l’apparecchio non deve essere mai messo in funzione con
sifone vuoto!
fig. 20 - Collegamento scarico condensa
4. SERVIZIO E MANUTENZIONE
4.1 Regolazioni
Trasformazione gas di alimentazione
L'apparecchio può funzionare con alimentazione a gas Metano o G.P.L. e viene predi-
sposto in fabbrica per l'uso di uno dei due gas, come chiaramente riportato sull'imballo
e sulla targhetta dati tecnici dell'apparecchio stesso. Qualora si renda necessario utiliz-
zare l'apparecchio con gas diverso da quello preimpostato, è necessario dotarsi dell'ap-
posito kit di trasformazione e operare come indicato di seguito:
1. Rimuovere il pannello frontale (vedi *** 'Apertura del pannello frontale' on page
7 ***).
2. Svitare la vite e ruotare il pannello comandi (vedi fig. 21).
3. Svitare il girello C e rimuovere il tubo gas A dalla valvola gas (vedi fig. 22).
4. Sostituire l'ugello B inserito nel tubo gas con quello contenuto nel kit di trasforma-
zione interponendo la guarnizione D (vedi fig. 22).
5. Riassemblare il tubo gas A e verificare la tenuta della connessione.
6. Applicare la targhetta contenuta nel kit di trasformazione vicino alla targhetta dati
tecnici.
7. Rimontare il pannello frontale.
8. Modificare il parametro relativo al tipo di gas:
• portare la caldaia in modo stand-by
• premere i tasti sanitario (part. 1 e 2 - fig. 1) per 10 secondi: il display visualizza
“b01” lampeggiante.
• premere i tasti sanitario (part. 1 o 2 - fig. 1) per impostare il parametro 00 (per
il funzionamento a metano) oppure 01 (per il funzionamento a GPL).
• premere il tasto riscaldamento + (part. 4 - fig. 1) fino a visualizzare sul display
“b04” lampeggiante.
• premere i tasti sanitario (part. 1 o 2 - fig. 1) per impostare il parametro 200 (per
il funzionamento a metano) oppure 190 (per il funzionamento a GPL).
• premere il tasto riscaldamento + (part. 4 - fig. 1) fino a visualizzare sul display
“b05” lampeggiante
• premere i tasti sanitario (part. 1 o 2 - fig. 1) per impostare il parametro 200 (per
il funzionamento a metano) oppure 190 (per il funzionamento a GPL).
• premere i tasti sanitario (part. 1 e 2 - fig. 1) per 10 secondi.
• la caldaia torna in modo stand-by
9. Tramite un analizzatore di combustione, collegato all'uscita fumi della caldaia, veri-
ficare che il tenore di CO
2
nei fumi, con caldaia in funzionamento a potenza massi-
ma e minima, corrisponda a quello previsto in tabella dati tecnici per il corrispettivo
tipo di gas.
Massima lunghezza consentita
40 m
eq
Perdite in m
eq
Aspirazione
aria
Scarico fumi
Verticale Orizzontale
Ø 80
TUBO
1 m M/F 1KWMA83W 1,0 1,6 2,0
CURVA
45° M/F 1KWMA65W 1,2 1,8
90° M/F 1KWMA01W 1,5 2,0
TRONCHETTO
con presa test 1KWMA70W 0,3 0,3
TERMINALE
aria a parete 1KWMA85A 2,0 -
fumi a parete con antivento 1KWMA86A - 5,0
CAMINO
Aria/fumi sdoppiato 80/80 010027X0 - 12,0
Solo uscita fumi Ø80 010026X0 +
1KWMA86U
-4,0
Ø 60
TUBO
1 m M/F 1KWMA89W 6.0
CURVA
90° M/F 1KWMA88W 4.5
RIDUZIONE
80/60 041050X0 5.0
TERMINALE
fumi a parete con antivento 1KWMA90A 7.0
ATTENZIONE: CONSIDERATE LE ALTE PERDITE DI CARICO DEGLI ACCESSORI Ø60,
UTILIZZARLI SOLO SE NECESSARIO ED IN CORRISPONDENZA DELL’ULTIMO TRATTO
SCARICO FUMI.
Tipo Descrizione
C2X
Aspirazione e scarico in canna fumaria comune (aspirazione e scarico nella medesima canna)
C4X
Aspirazione e scarico e in canne fumarie comuni separate, ma sottoposte a simili condizioni di vento
C8X
Scarico in canna fumaria singola o comune e aspirazione a parete
B3X
Aspirazione dal locale di installazione tramite condotto concentrico (che racchiude lo scarico) e scarico in canna fuma-
ria comune a tiraggio naturale
IMPORTANTE - IL LOCALE DEVE ESSERE DOTATO DI VENTILAZIONE APPROPRIATA
