3.4 Collegamento gas
B
Prima di effettuare l’allacciamento, verificare che l’apparecchio sia predisposto
per il funzionamento con il tipo di combustibile disponibile.
L’allacciamento gas deve essere effettuato all’attacco relativo (vedi fig. 12) in conformità
alla normativa in vigore, con tubo metallico rigido oppure con tubo flessibile a parete con-
tinua in acciaio inox, interponendo un rubinetto gas tra impianto e caldaia. Verificare che
tutte le connessioni gas siano a tenuta.
3.5 Collegamenti elettrici
B
L’apparecchio deve essere collegato ad un efficace impianto di messa a terra eseguito
come previsto dalle vigenti norme di sicurezza. Far verificare da personale professional-
mente qualificato l’efficienza e l’adeguatezza dell’impianto di terra, il costruttore non è
responsabile per eventuali danni causati dalla mancanza di messa a terra dell’impianto.
La caldaia è precablata e dotata di cavo di allacciamento alla linea elettrica di tipo “Y”
sprovvisto di spina. I collegamenti alla rete devono essere eseguiti con allacciamento
fisso e dotati di un interruttore bipolare i cui contatti abbiano una apertura di almeno 3
mm, interponendo fusibili da 3A max tra caldaia e linea. È importante rispettare le pola-
rità (LINEA: cavo marrone / NEUTRO: cavo blu / TERRA: cavo giallo-verde) negli allac-
ciamenti alla linea elettrica..
B
II cavo di alimentazione dell’apparecchio non deve essere sostituito dall’utente. In caso
di danneggiamento del cavo, spegnere l’apparecchio e, per la sua sostituzione, rivolger-
si esclusivamente a personale professionalmente qualificato. In caso di sostituzione, uti-
lizzare esclusivamente cavo
“HAR H05 VV-F”
3x0,75 mm2 con diametro esterno
massimo di 8 mm.
Termostato ambiente (opzional)
B
ATTENZIONE: IL TERMOSTATO AMBIENTE DEVE ESSERE A CONTATTI PULITI.
COLLEGANDO 230 V. AI MORSETTI DEL TERMOSTATO AMBIENTE SI DANNEG-
GIA IRRIMEDIABILMENTE LA SCHEDA ELETTRONICA.
Nel collegare cronocomandi o timer, evitare di prendere l'alimentazione di questi dispo-
sitivi dai loro contatti di interruzione. La loro alimentazione deve essere effettuata tramite
collegamento diretto dalla rete o tramite pile, a seconda del tipo di dispositivo.
Accesso alla morsettiera elettrica
Dopo aver tolto il pannello frontale ( *** 'Apertura del pannello frontale' on page 7 ***) è possibile
accedere alla morsettiera collegamenti elettrici (
fig. 14
). La disposizione dei morsetti per i diversi
allacciamenti è riportata anche nello schema elettrico alla
fig. 29
.

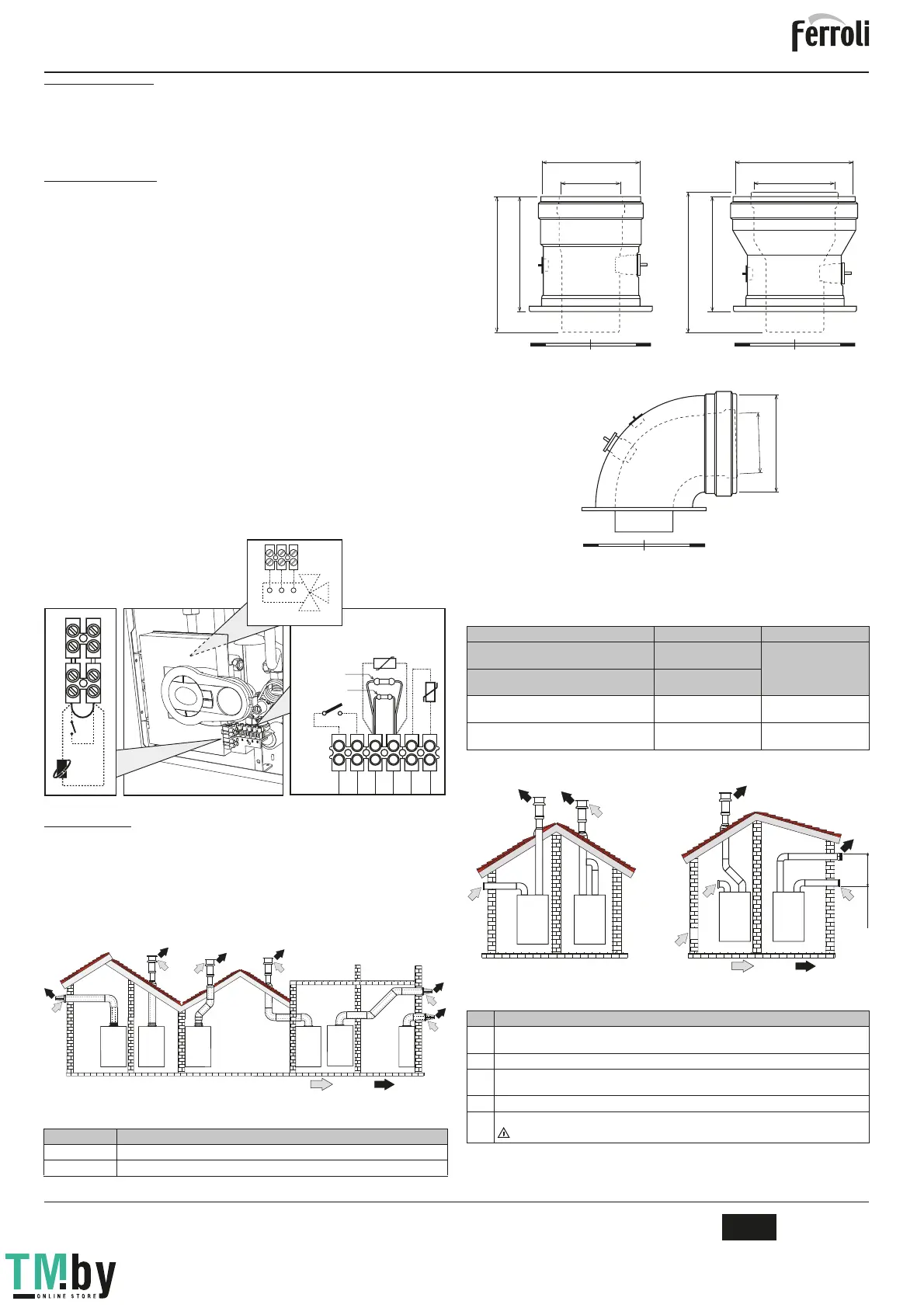

fig. 14 - Accesso alla morsettiera
3.6 Condotti fumi
Avvertenze
L’apparecchio è di “tipo C” a camera stagna e tiraggio forzato, l’ingresso aria e l’uscita
fumi devono essere collegati ad uno dei sistemi di evacuazione/aspirazione indicati di
seguito. Prima di procedere con l’installazione verificare e rispettare scrupolosamente le
prescrizioni in oggetto. Rispettare inoltre le disposizioni inerenti il posizionamento dei ter-
minali a parete e/o tetto e le distanze minime da finestre, pareti, aperture di aerazione,
ecc.
Collegamento con tubi coassiali
fig. 15 - Esempi di collegamento con tubi coassiali ( = Aria / = Fumi)
Tabella. 2 - Tipologia
Per il collegamento coassiale montare sull'apparecchio uno dei seguenti accessori di
partenza. Per le quote di foratura a muro riferirsi alla figura in copertina. È necessario
che eventuali tratti orizzontali dello scarico fumi siano mantenuti in leggera pendenza
verso la caldaia per evitare che eventuale condensa rifluisca verso l’esterno causando
gocciolamento.
fig. 16 - Accessori di partenza per condotti coassiali
Tabella. 3 - Massima lunghezza condotti coassiali
Collegamento con tubi separati
fig. 17 - Esempi di collegamento con tubi separati ( = Aria / = Fumi)
Tabella. 4 - Tipologia
Tipo Descrizione
C1X
Aspirazione e scarico orizzontale a parete
C3X
Aspirazione e scarico verticale a tetto
C
1X
Coassiale 60/100 Coassiale 80/125
Massima lunghezza consentita
(orizzontale)
5 m
15 m
Massima lunghezza consentita
(verticale)
6 m
Fattore di riduzione
curva 90°
1 m 0.5 m
Fattore di riduzione
curva 45°
0.5 m 0.25 m
Tipo Descrizione
C1X
Aspirazione e scarico orizzontale a parete. I terminali di ingresso/uscita devono essere o concentrici o abba-
stanza vicini da essere sottoposti a condizioni di vento simili (entro 50 cm)
C3X
Aspirazione e scarico verticale a tetto. Terminali di ingresso/uscita come per C12
C5X
Aspirazione e scarico separati a parete o a tetto e comunque in zone a pressioni diverse. Lo scarico e l’aspi-
razione non devono essere posizionati su pareti opposte
C6X
Aspirazione e scarico con tubi certificati separatamente (EN 1856/1)
B2X
Aspirazione dal locale di installazione e scarico a parete o tetto
IMPORTANTE - IL LOCALE DEVE ESSERE DOTATO DI VENTILAZIONE APPROPRIATA
