BLUEHELIX TECH S 45H
8
IT

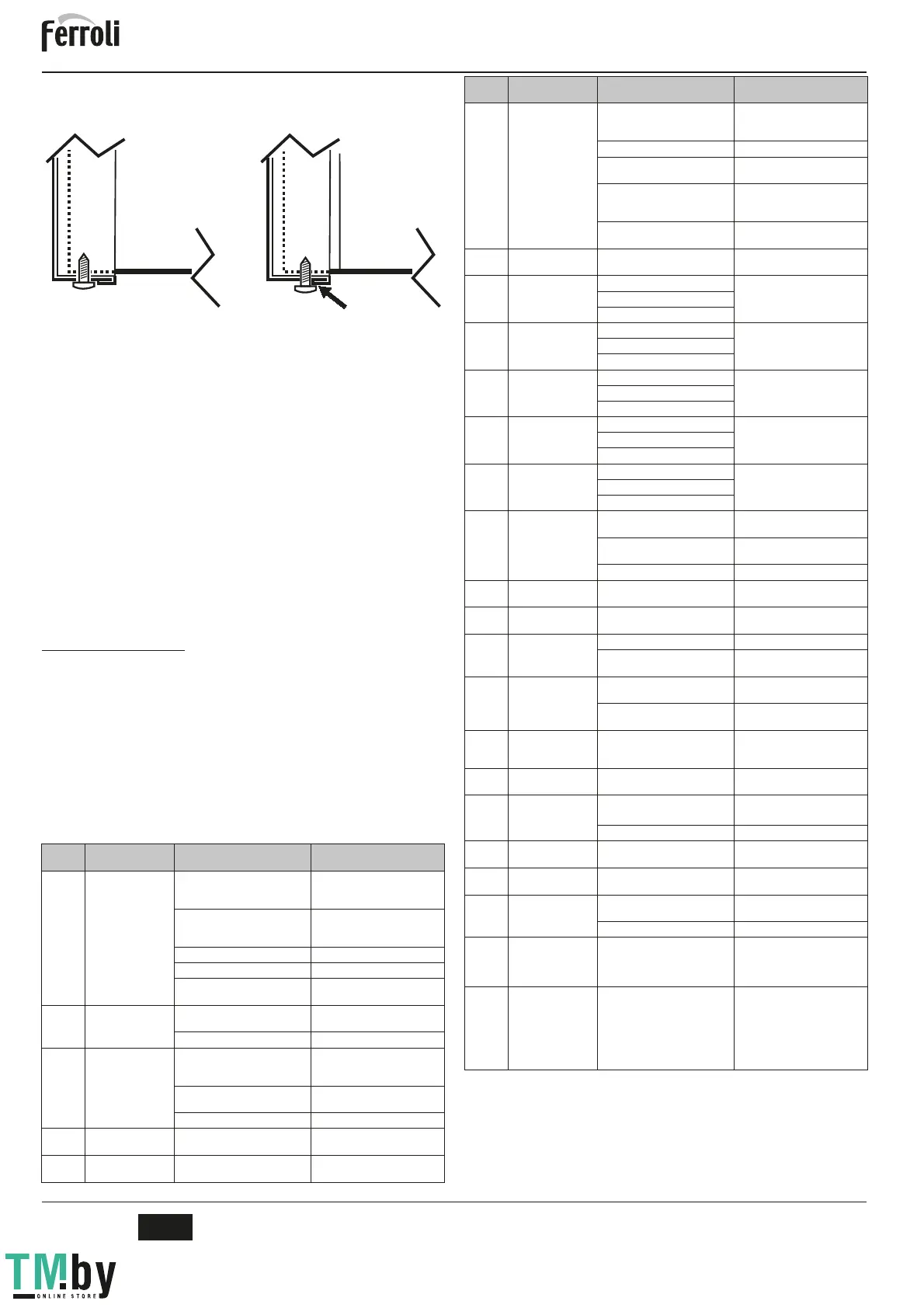

Procedere in ordine inverso per rimontare il pannello anteriore. Assicurarsi che sia cor-
rettamente agganciato ai fissaggi superiori e sia completamente in appoggio sui fianchi.
La testa della vite "A", una volta serrata, non deve trovarsi sotto la piega inferiore di ri-
scontro (vedi fig. 25).
fig. 25 - Posizione corretta pannello frontale
Controllo periodico
Per mantenere nel tempo il corretto funzionamento dell’apparecchio, è necessario far
eseguire da personale qualificato un controllo annuale che preveda le seguenti verifiche:
• I dispositivi di comando e di sicurezza (valvola gas, flussometro, termostati, ecc.)
devono funzionare correttamente.
• Il circuito di evacuazione fumi deve essere in perfetta efficienza.
• La camera stagna deve essere a tenuta.
• I condotti ed il terminale aria-fumi devono essere liberi da ostacoli e non presentare
perdite
• Il bruciatore e lo scambiatore devono essere puliti ed esenti da incrostazioni. Per
l’eventuale pulizia non usare prodotti chimici o spazzole di acciaio.
• L'elettrodo deve essere libero da incrostazioni e correttamente posizionato.
• Gli impianti gas e acqua devono essere a tenuta.
• La pressione dell’acqua dell’impianto a freddo deve essere di circa 1 bar; in caso
contrario riportarla a questo valore.
• La pompa di circolazione non deve essere bloccata.
• Il vaso d’espansione deve essere carico.
• La portata gas e la pressione devono corrispondere a quanto indicato nelle rispetti-
ve tabelle.
• Il sistema di evacuazione delle condense deve essere in efficienza e non deve pre-
sentare perdite o ostruzioni.
• Il sifone deve essere pieno d’acqua.
4.4 Risoluzione dei problemi
Diagnostica
In caso di anomalie o problemi di funzionamento, il display lampeggia ed appare il codice
identificativo dell’anomalia.
Vi sono anomalie che causano blocchi permanenti (contraddistinte con la lettera “A”):
per il ripristino del funzionamento è sufficiente premere il tasto reset (part. 6 - fig. 1) per
1 secondo oppure attraverso il RESET del cronocomando remoto (opzionale) se instal-
lato; se la caldaia non riparte è necessario, prima, risolvere l’anomalia.
Altre anomalie causano blocchi temporanei (contraddistinte con la lettera “F”) che ven-
gono ripristinati automaticamente non appena il valore rientra nel campo di funziona-
mento normale della caldaia.
Tabella anomalie
Tabella. 8 - Lista anomalie
Codice
anomalia
Anomalia Possibile causa Soluzione
A01
Mancata accensione del
bruciatore
Mancanza di gas
Controllare che l’afflusso di gas alla
caldaia sia regolare e che siastata
eliminata l’aria dalle tubazioni
Anomalia elettrodo di
rivelazione/accensione
Controllare il cablaggio dell’elettrodo e
che lo stesso sia posizionato
correttamente e privo di incrostazioni
Valvola gas difettosa Verificare e sostituire la valvola a gas
Pressione gas di rete insufficiente Verificare la pressione del gas di rete
Sifone ostruito
Verificare ed eventualmente pulire il
sifone
A02
Segnale fiamma
presente con bruciatore
spento
Anomalia elettrodo
Verificare il cablaggio dell’elettrodo di
ionizzazione
Anomalia scheda Verificare la scheda
A03
Intervento protezione
sovratemperatura
Sensore riscaldamento danneggiato
Controllare il corretto posizionamento
e funziona-mento del sensore di
riscaldamento
Mancanza di circolazione d’acqua
nell’impianto
Verificare il circolatore
Presenza aria nell’impianto Sfiatare l’impianto
A04
Intervento sicurezza con-
dotto evacuazione fumi
Anomalia F07 generata 3 volte nelle
ultime 24 ore
Vedi anomalia F07
A05
Intervento protezione
ventilatore
Anomalia F15 generata per 1 ora con-
secutiva
Vedi anomalia F15
A06
Mancanza fiamma dopo
fase di accensione
(6 volte in 4 min.)
Anomalia elettrodo di ionizzazione Controllare la posizione dell’elettrodo
di ionizzazione ed eventualmente
sostituirlo
Fiamma instabile Controllare il bruciatore
Anomalia Offset valvola gas Verificare taratura Offset alla minima
potenza
condotti aria/fumi ostruiti
Liberare l’ostruzione da camino,
condotti di evacuazione fumi e
ingresso aria e terminali
Sifone ostruito
Verificare ed eventualmente pulire il
sifone
F07
Temperatura fumi
elevata
La sonda fumi rileva una temperatura
eccessiva
Controllare lo scambiatore
F10
Anomalia sensore di
mandata 1
Sensore danneggiato
Verificare il cablaggio o sostituire il
sensore
Cablaggio in corto circuito
Cablaggio interrotto
F11
Anomalia sensore ritorno
Sensore danneggiato
Verificare il cablaggio o sostituire il
sensore
Cablaggio in corto circuito
Cablaggio interrotto
F12
Anomalia sensore
sanitario
Sensore danneggiato
Verificare il cablaggio o sostituire il
sensore
Cablaggio in corto circuito
Cablaggio interrotto
F13
Anomalia sonda fumi
Sonda danneggiata
Verificare il cablaggio o sostituire la
sonda fumi
Cablaggio in corto circuito
Cablaggio interrotto
F14
Anomalia sensore di
mandata 2
Sensore danneggiato
Verificare il cablaggio o sostituire il
sensore
Cablaggio in corto circuito
Cablaggio interrotto
F15
Anomalia ventilatore
Mancanza di tensione alimentazione
230V
Verificare il cablaggio del connettore
3 poli
Segnale tachimetrico interrotto
Verificare il cablaggio del connettore
5 poli
Ventilatore danneggiato Verificare il ventilatore
F34
Tensione di alimenta-
zione inferiore a 170V
Problemi alla rete elettrica Verificare l’impianto elettrico
F35
Frequenza di rete
anomala
Problemi alla rete elettrica Verificare l’impianto elettrico
F37
Pressione acqua
impianto non corretta
Pressione troppo bassa Caricare impianto
Pressostato acqua non collegato o
danneggiato
Verificare il sensore
F39
Anomalia sonda esterna
Sonda danneggiata o corto circuito
cablaggio
Verificare il cablaggio o sostituire il
sensore
Sonda scollegata dopo aver attivato la
temperatura scorrevole
Ricollegare la sonda esterna o
disabilitare la tempe-ratura scorrevole
A41
A44
Posizionamento sensore
Sensore riscaldamento staccato dal
tubo
Controllare il corretto posizionamento
e funzionamento del sensore di
riscaldamento
A42
Anomalia sensore
riscaldamento
Sensore danneggiato Sostituire il sensore
F43
Intervento protezione
scambiatore.
Mancanza di circolazione H
2
O
impianto
Verificare il circolatore
Aria nell’impianto Sfiatare l’impianto
F52
Anomalia sensore riscal-
damento
Sensore danneggiato Sostituire il sensore
A61
Anomalia centralina
ABM03'
Errore interno della centralina
ABM03'
Controllare la connessione di terra ed
eventualmente sostituire la centralina.
A62
Mancanza di
comunicazione tra
centralina e valvola gas
Centralina non connessa
Connettere la centralina alla valvola
gas
Valvola danneggiata Sostituire valvola
A63
F64
A65
F66
Anomalia centralina
ABM03'
Errore interno della centralina
ABM03'
Controllare la connessione di terra ed
eventualmente sostituire la centralina.
A23
A24
F20
F21
A26
F40
F47
Anomalia parametri
scheda
Errata impostazione parametro scheda
Verificare ed eventualmente
modificare il parametro scheda.
Codice
anomalia
Anomalia Possibile causa Soluzione
cod. 3541G103 - Rev. 00 - 05/2017
