DIVAPROJECT F24
4
IT
cod. 3541F161 - Rev. 00 - 05/2014
Termostato ambiente (opzional)
B
ATTENZIONE: IL TERMOSTATO AMBIENTE DEVE ESSERE A CONTATTI
PULITI. COLLEGANDO 230 V. AI MORSETTI DEL TERMOSTATO AMBIEN-
TE SI DANNEGGIA IRRIMEDIABILMENTE LA SCHEDA ELETTRONICA.
Nel collegare cronocomandi o timer, evitare di prendere l'alimentazione di que-
sti dispositivi dai loro contatti di interruzione. La loro alimentazione deve essere
effettuata tramite collegamento diretto dalla rete o tramite pile, a seconda del
tipo di dispositivo.
Accesso alla morsettiera elettrica
Dopo aver tolto il mantello è possibile accedere alla morsettiera elettrica. La disposizione dei mor-
setti per i diversi allacciamenti è riportata anche nello schema elettrico alla
fig. 21
.

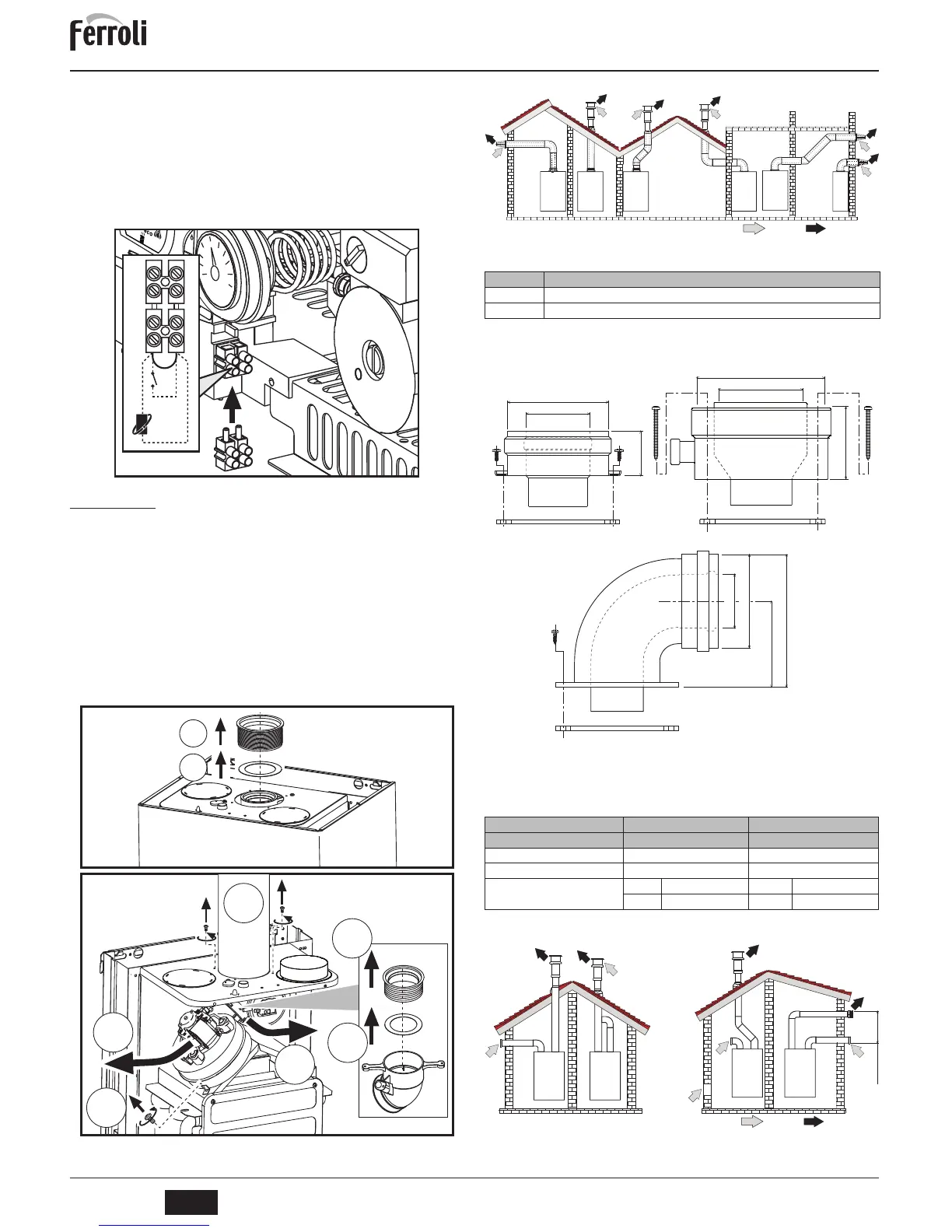

fig. 4 - Accesso alla morsettiera
3.6 Condotti fumi
Avvertenze
L’apparecchio è di “tipo C” a camera stagna e tiraggio forzato, l’ingresso aria e l’uscita
fumi devono essere collegati ad uno dei sistemi di evacuazione/aspirazione indicati di
seguito. L'apparecchio è omologato per il funzionamento con tutte le configurazioni ca-
mini Cny riportate nella targhetta dati tecnici. È possibile tuttavia che alcune configura-
zioni siano espressamente limitate o non consentite da leggi, norme o regolamenti locali.
Prima di procedere con l’installazione verificare e rispettare scrupolosamente le prescri-
zioni in oggetto. Rispettare inoltre le disposizioni inerenti il posizionamento dei terminali
a parete e/o tetto e le distanze minime da finestre, pareti, aperture di aerazione, ecc.
Diaframmi
Per il funzionamento della caldaia è necessario montare i diaframmi forniti con l’appa-
recchio, secondo le indicazioni riportate nelle tabelle successive.
Verificare che in caldaia vi sia il corretto diaframma (quando questo sia da utilizzare) e
che esso sia correttamente posizionato.
A Sostituzione con caldaia non installata
B Sostituzione con caldaia e condotti fumo già installati
Collegamento con tubi coassiali
fig. 5 - Esempi di collegamento con tubi coassiali ( = Aria / = Fumi)
Tabella. 3 - Tipologia
Per il collegamento coassiale montare sull'apparecchio uno dei seguenti accessori di
partenza. Per le quote di foratura a muro riferirsi alla fig. 14.
fig. 6 - Accessori di partenza per condotti coassiali
Tabella. 4 - Diaframmi per condotti coassiali
Collegamento con tubi separati
fig. 7 - Esempi di collegamento con tubi separati ( = Aria / = Fumi)
Tipo Descrizione
C1X
Aspirazione e scarico orizzontale a parete
C3X
Aspirazione e scarico verticale a tetto
Coassiale 60/100 Coassiale 80/125
Massima lunghezza consentita 5 m 10 m
Fattore di riduzione curva 90° 1 m 0.5 m
Fattore di riduzione curva 45° 0.5 m 0.25 m
Diaframma da utilizzare
0 ÷ 2 m Ø 43 0 ÷ 3 m Ø 43
2 ÷ 5 m no diaframma 3 ÷ 10 m no diaframma
