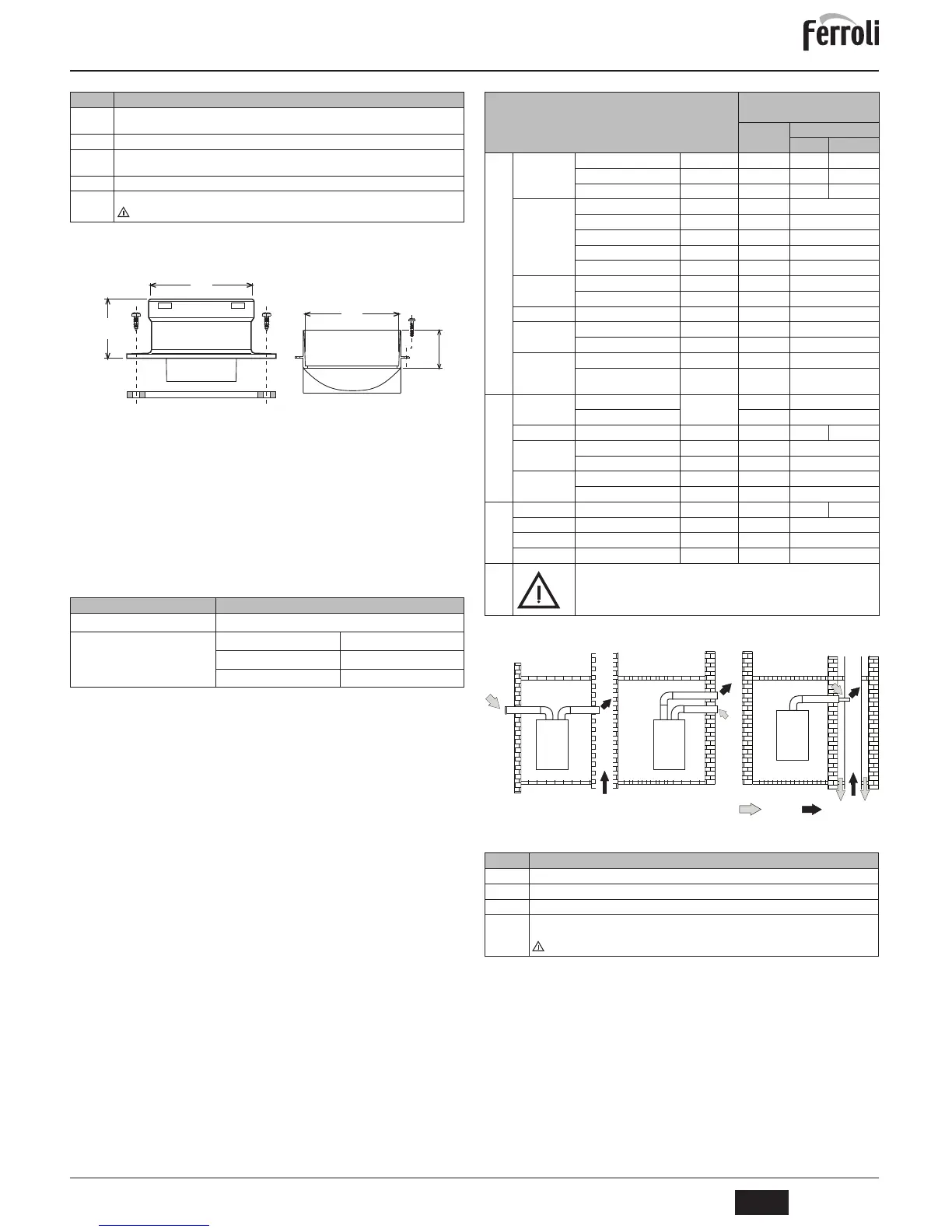

Tabella. 5 - Tipologia
Per il collegamento dei condotti separati montare sull'apparecchio il seguente accesso-
rio di partenza:
fig. 8 - Accessorio di partenza per condotti separati
Prima di procedere con l’installazione, verificare il diaframma da utilizzare e che non sia
superata la massima lunghezza consentita tramite un semplice calcolo:
1. Definire completamente lo schema del sistema di camini sdoppiati, inclusi accessori
e terminali di uscita.
2. Consultare la tabella 7 ed individuare le perdite in m
eq
(metri equivalenti) di ogni
componente, a seconda della posizione di installazione.
3. Verificare che la somma totale delle perdite sia inferiore o uguale alla massima lun-
ghezza consentita in tabella 6.
Tabella. 6 - Diaframmi per condotti separati
Tabella. 7 - Accessori
Collegamento a canne fumarie collettive
fig. 9 - Esempi di collegamento a canne fumarie ( = Aria / = Fumi)
Tabella. 8 - Tipologia
Se si intende collegare la caldaia
DIVAPROJECT F24
ad una canna fumaria collettiva o ad
un camino singolo a tiraggio naturale, canna fumaria o camino devono essere espressamen-
te progettati da personale tecnico professionalmente qualificato in conformità alle norme vi-
genti ed essere idonee per apparecchi a camera stagna dotati di ventilatore.
Tipo Descrizione
C1X
Aspirazione e scarico orizzontale a parete. I terminali di ingresso/uscita devono essere o concentrici o
abbastanza vicini da essere sottoposti a condizioni di vento simili (entro 50 cm)
C3X
Aspirazione e scarico verticale a tetto. Terminali di ingresso/uscita come per C12
C5X
Aspirazione e scarico separati a parete o a tetto e comunque in zone a pressioni diverse. Lo scarico e
l’aspirazione non devono essere posizionati su pareti opposte
C6X
Aspirazione e scarico con tubi certificati separatamente (EN 1856/1)
B2X
Aspirazione dal locale di installazione e scarico a parete o tetto
IMPORTANTE - IL LOCALE DEVE ESSERE DOTATO DI VENTILAZIONE APPROPRIATA
Condotti separati
Massima lunghezza consentita
60 m
eq
Diaframma da utilizzare
0 - 20 m
eq
Ø 43
20 - 45 m
eq
Ø 47
45 - 60 m
eq
No diaframma
Perdite in m
eq
Aspirazione
aria
Scarico fumi
Verticale Orizzontale
Ø 80
TUBO
0.5 m M/F 1KWMA38A 0,5 0,5 1,0
1 m M/F 1KWMA83A 1,0 1,0 2,0
2 m M/F 1KWMA06K 2,0 2,0 4,0
CURVA
45° F/F 1KWMA01K 1,2 2,2
45° M/F 1KWMA65A 1,2 2,2
90° F/F 1KWMA02K 2,0 3,0
90° M/F 1KWMA82A 1,5 2,5
90° M/F + Presa test 1KWMA70U 1,5 2,5
TRONCHETTO
con presa test 1KWMA16U 0,2 0,2
per scarico condensa 1KWMA55U - 3,0
TEE
con scarico condensa 1KWMA05K - 7,0
TERMINALE
aria a parete 1KWMA85A 2,0 -
fumi a parete con antivento 1KWMA86A - 5,0
CAMINO
Aria/fumi sdoppiato 80/80 1KWMA84U - 12,0
Solo uscita fumi Ø80 1KWMA83U +
1KWMA86U
-4,0
Ø 100
RIDUZIONE
da Ø80 a Ø100 1KWMA03U 0,0 0,0
da Ø100 a Ø80 1,5 3,0
TUBO
1 m M/F 1KWMA08K 0,4 0,4 0,8
CURVA
45° M/F 1KWMA03K 0,6 1,0
90° M/F 1KWMA04K 0,8 1,3
TERMINALE
aria a parete 1KWMA14K 1,5 -
fumi a parete antivento 1KWMA29K - 3,0
Ø 60
TUBO 1 m M/F 010028X0 - 2.0 6.0
CURVA 90° M/F 010029X0 - 6.0
RIDUZIONE 80 - 60 010030X0 - 8.0
TERMINALE Fumi a parete 1KWMA90A - 7.0
ATTENZIONE: CONSIDERATE LE ALTE PERDITE DI CARICO DEGLI ACCESSORI
Ø60, UTILIZZARLI SOLO SE NECESSARIO ED IN CORRISPONDENZA
DELL’ULTIMO TRATTO SCARICO FUMI.
Tipo Descrizione
C2X
Aspirazione e scarico in canna fumaria comune (aspirazione e scarico nella medesima canna)
C4X
Aspirazione e scarico e in canne fumarie comuni separate, ma sottoposte a simili condizioni di vento
C8X
Scarico in canna fumaria singola o comune e aspirazione a parete
B3X
Aspirazione dal locale di installazione tramite condotto concentrico (che racchiude lo scarico) e scarico
in canna fumaria comune a tiraggio naturale
IMPORTANTE - IL LOCALE DEVE ESSERE DOTATO DI VENTILAZIONE APPROPRIATA
