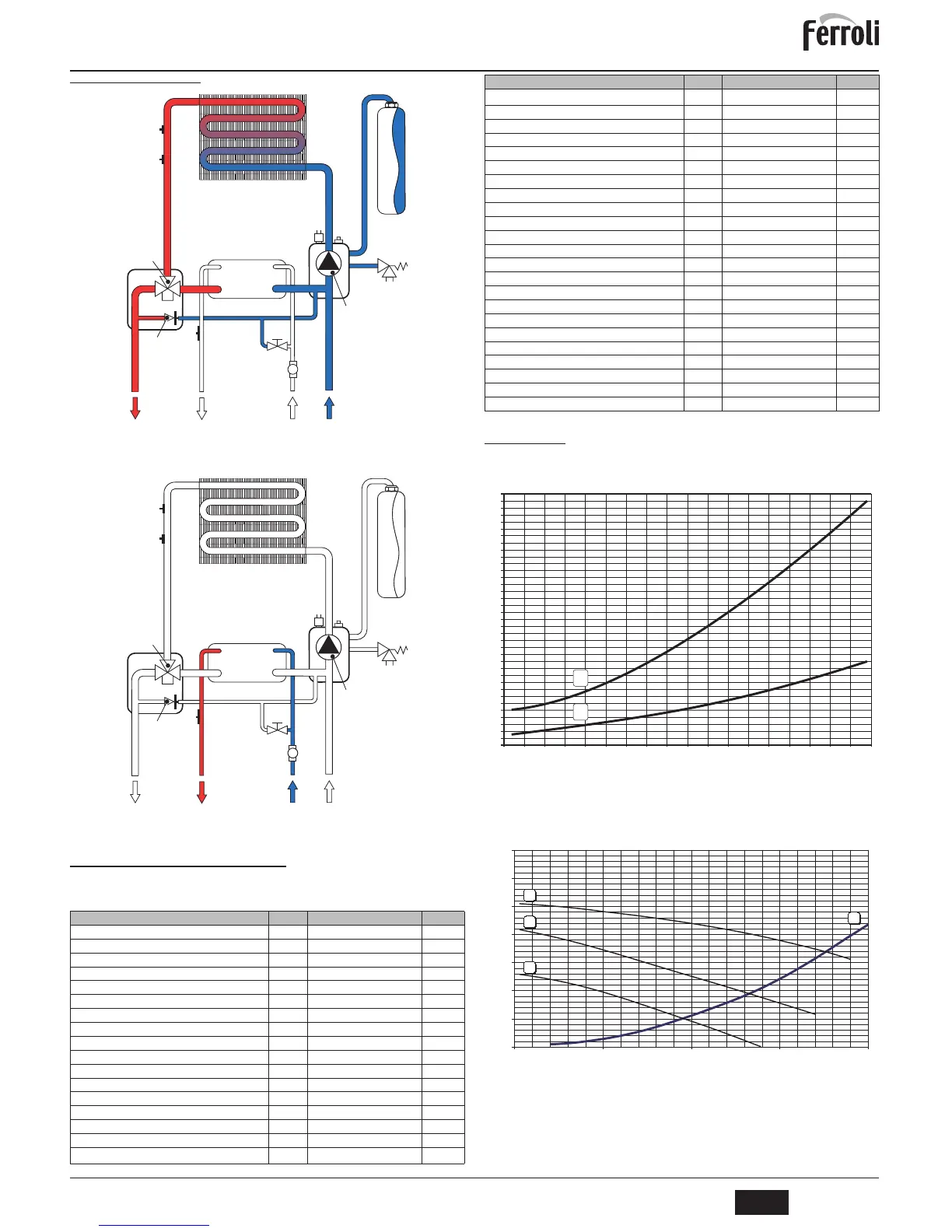

5.3 Schémas hydrauliques
fig. 19 - Circuit chauffage
fig. 20 - Circuit sanitaire
5.4 Tableau des caractéristiques techniques
La colonne de droite indique l'abréviation utilisée sur la plaque des caractéristiques te-
chniques.
5.5 Diagrammes
Diagrammes pression - puissance
A = GPL - B = GAZ NATUREL
Pertes de charge / pression circulateurs
A = Pertes de charge chaudière - 1, 2 et 3 = Vitesse circulateur
Donnée Unité DIVAPROJECT F24
Débit calorifique maxi chauffage kW 25.8 (Q)
Débit calorifique mini chauffage kW 8.3 (Q)
Puissance thermique maxi eau chaude sanitaire kW 25.8 (Q)
Puissance thermique mini sanitaire kW 8.3 (Q)
Puissance thermique maxi chauffage kW 24.0 (P)
Puissance thermique mini chauffage kW 7.2 (P)
Puissance thermique maxi eau chaude sanitaire kW 24.0
Puissance thermique mini eau chaude sanitaire kW 7.2
Rendement Pmax (80-60 °C) % 93.0
Rendement 30% % 90.5
Classe d'émission NOx - 3 (<150 mg/kWh) (NOx)
Gicleurs brûleur G20 nbre x Ø 11 x 1,35
Pression d'alimentation gaz G20 mbar 20
Pression gaz maxi au brûleur G20 san. mbar 12.0
Pression gaz maxi au brûleur G20 chauff. mbar 12.0
Pression gaz mini au brûleur G20 mbar 1.5
Débit gaz à puissance maxi G20 chauff.
nm
3
/h
2.73
56
27
14
32
38
1110 8
9
95
241 42
114 36
194
49
34
74
56
27
14
32
38
1110 8
9
95
241 42
114 36
194
49
34
74
Débit gaz à puissance mini G20
nm
3
/h
0.88
Gicleurs brûleur G31 nbre x Ø 11 x 0,79
Pression d'alimentation gaz G31 mbar 37
Pression gaz maxi au brûleur G31 san. mbar 35.0
Pression gaz maxi au brûleur G31 chauff. mbar 35.0
Pression gaz mini au brûleur G31 mbar 5.0
Débit gaz à puissance maxi G31 chauff. kg/h 2.00
Débit gaz à puissance mini G31 kg/h 0.65
Pression maxi d'utilisation chauffage bar 3 (PMS)
Pression mini d'utilisation chauffage bar 0.8
Température maxi chauffage °C 90 (tmax)
Capacité eau circuit chauffage litres 1.0
Capacité du vase d'expansion chauffage litres 8
Pression prégonflage vase d'expansion chauffage bar 1
Pression maxi d'alimentation eau chaude sanitaire bar 9 (PMW)
Pression mini d'alimentation eau chaude sanitaire bar 0.25
Débit d'eau chaude sanitaire à
' t 25 °C l/min 13.7
Débit d'eau chaude sanitaire à
' t 30°C l/min 11.4 (D)
Indice de protection IP X5D
Tension d'alimentation V/Hz 230 V/50 Hz
Puissance électrique absorbée W 110
Poids à vide kg 32
Type d'appareil
Donnée Unité DIVAPROJECT F24
A
8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
35
30
25
20
15
10
5
kW
mbar
B
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
2
1
