DIVAPROJECT F24
42
FR
cod. 3541F161 - Rev. 00 - 05/2014

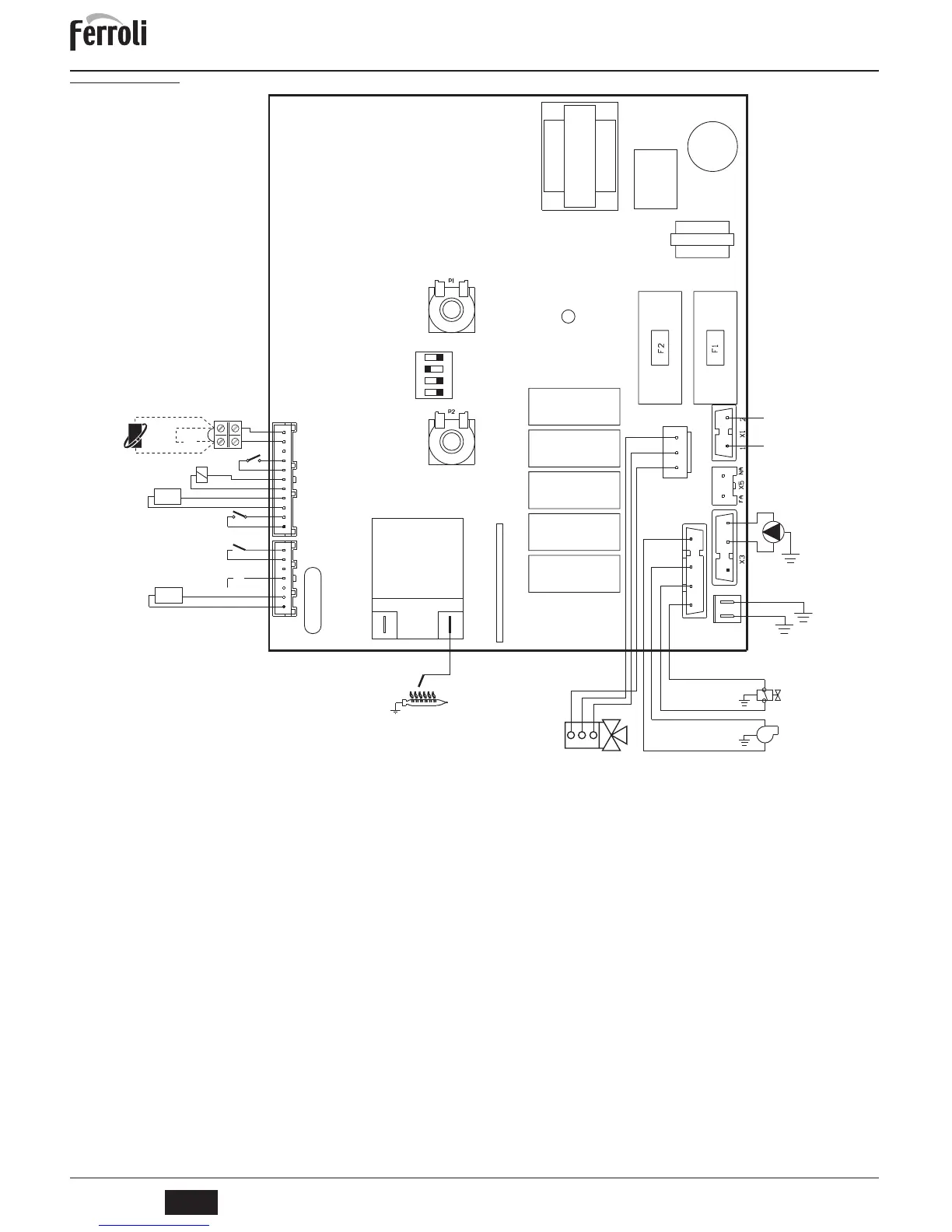

5.6 Schéma électrique
fig. 21 - Schéma électrique
A
Attention: Avant de brancher le thermostat d'ambiance ou la chronocommande à distance, détacher le pontage sur le bornier.
16 Ventilateur
32 Circulateur circuit chauffage
34 Capteur de chauffage
38 Débitmètre
42 Capteur de température eau chaude sanitaire
43 Pressostat sécurité air
44 Vanne à gaz
47 Modureg
49 Thermostat de sécurité
72 Thermostat d'ambiance (option)
81 Électrode d'allumage et de détection
95 By-pass
114 Pressostat eau
139 Chronocommande à distance (option)
X4
1
2
3
4
5
6
7
114
42
47
38
72
T.
L
N
230V
50 Hz
1
3
2
32
X7
1
44
16
81
1
2
3
4
5
6
7
8
9
10
11
X2
DBM33B
PT1
PT2
49
43
34
T.
1234
ON DIP
PR08202
3.15A 250Vac
2
3
4
95
1 2 3
