GN2 N
Cod. 35441226 - 01/2012 (Rev. 00)
2.1 drauliske tilslutninger
Udfør den hydrauliske tilslutning af apparatet med overholdelse af angivelserne i nærheden af hver enkelt kobling samt med overholdelse af
angivelserne i ¿ gur 2 i denne manual.
Tilslutningen skal udføres således, at slangerne ikke er spændte. Endvidere skal sikkerhedsventilen monteres på varmesystemet i et punkt så
tæt som muligt på fyret, uden at der er nogen form for blokering eller on/off komponent mellem fyret og ventilen.
Apparatet leveres ikke sammen med ekspansionsbeholder. Tilslutningen skal derfor udføres af installatøren. Vær i denne forbindelse opmærk-
som på, at trykket i systemet, når det er koldt, skal være 0,5-1 bar.
2.2 Tilslutning af brnder
Konversionsbrænderen med forceret luft til centralfyr under tryk kan benyttes, hvis dens funktionskarakteristika er egnede til størrelsen på
fyret samt til fyrets overtryk. Valget af brænderen skal ske forudgående ved at følge instruktionerne fra producenten, idet der tages højde for
arbejdsområdet, brændstofforbrug og tryk samt forbrændingskammerets længde.
Montér brænderen ved at følge instruktionerne fra den respektive producent.
2.3 Tilslutning af strm
Fyret skal sluttes til en enfaset strømforsyningslinie (230 Volt-50 Hz) med permanent tilslutning. Montér en topolet afbryder med en
indbyrdes kontaktafstand på min. 3 mm og med passende sikringer. Tilslut brænderen og en eventuel omgivelsestermostat ved at
følge anvisningerne på elskemaet i kap. 4.
Apparatets elektriske sikkerhed kan kun nås, når apparatet er sluttet til et effektivt jordingssystem, der er udformet som foreskrevet i
de gældende sikkerhedsnormer. Lad kvali¿ ceret personale kontrollere, at jordingssystemet fungerer korrekt og er passende. Producenten kan
ikke gøres ansvarlig for eventuelle skader, der skyldes manglende jordforbindelse af systemet. Få endvidere kontrolleret, at strømforsyningen
er passende i forhold til apparatets effektforbrug, der er angivet på skiltet med tekniske data. Kontrollér specielt, at tværsnittet for systemets
kabler er passende i forhold til apparatets effektforbrug.
2.4 Tilslutning med aftrkskanal
Det anbefales at slutte fyret til en velfungerende aftrækskanal, der er udformet med overholdelse af de gældende normer. Kanalen mellem
fyret og aftrækskanalen skal være fremstillet af specialmateriale til denne form for brug. Materialet skal kunne tåle høje temperaturer og være
korrosionsbestandigt. Det anbefales at forbedre tætheden i forbindelsespunkterne og at isolere hele kanalen mellem fyret og aftrækskanalen
for at hindre dannelsen af kondens.

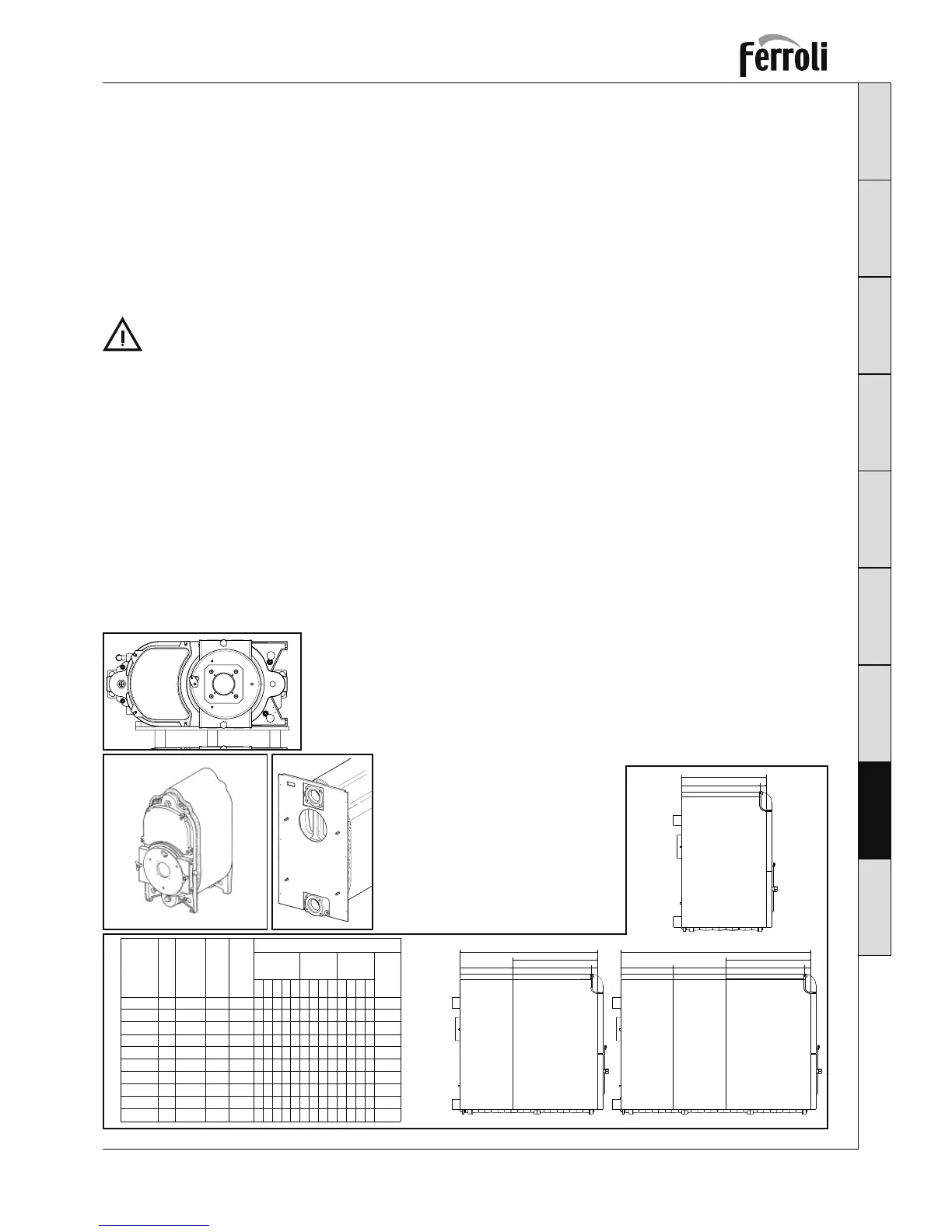

2.5 ontering af fr
Fyret kan leveres på følgende måder:
1 Med afmonterede elementer pakket i 4 separate pakker, der indeholder henholdsvis kappe, kontrolpanel, elementer og udstyr til montering
af elementerne.
Følg instruktionerne, der er vedlagt elementerne, vedrørende montering af fyrets centrale del. Følg nedenstående instruktioner vedrørende
montering af kappe og kontrolpanel.
2 Med den centrale del færdigmonteret og med 3 separate pakker, der indeholder henholdsvis kappe, kontrolpanel og fyrets centrale del.
Følg nedenstående instruktioner vedrørende montering af kappe og kontrolpanel.
Låg; type 5 Låg; type 5 Låg; type 1, 2, 3 e 4
Låg; type 5 Låg; type 1, 2, 3 e 4
Låg; type 1, 2, 3 e 4
Version med 13-14 elementer
Sidepanel;
højre og venstre
Type : 1,2,3,4
Sidepanel
med
mulighed for
omhængsling
Sidepanel
med
mulighed for
omhængsling
L
B440440 57
Version med 9-12 elementer
Sidepanel;
højre og venstre
Type : 1,2,3,4
Sidepanel
med
mulighed for
omhængsling
L
B440 57
A
A
Version med 5-8 elementer
Sidepanel;
højre og venstre
Type : 1,2,3,4
B 57
A
Aantal
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
GN2 N
L
5
6
7
8
9
10
11
12
13
14
604
714
824
934
604
714
824
934
604
714
Model
AB
547
657
767
877
547
657
767
877
547
657
/
/
/
/
1044
1154
1264
1374
1484
1594
Låg
type
Højre
sidepanel
Type
Sidepanel med
mulighed for
omhængsl
2
2
2
2
4
4
Aantal Elem.
1
1
1
1
2
1
1
1
3
1
1
4
1
1
1
1
1
1
2
1
1
1
3
1
1
4
1
1
1
1
1
1
2
1
1
1
3
1
1
4
1
1
5
1
1
1
1
2
2
Venstre
sidepanel;
type
Forbered det højre og det venstre sidepanel ved at fastlægge antallet af sidepaneler på baggrund af fyrets mål (se tabellen).
C
A Hvis kedlen leveres samlet, kommer den
fra fabrikken på paller liggende i en vandret
position. Fjern kedlen fra pallen og placer
den oprejst på det sted, der er beregnet til
den endelige installation.
Anbring isoleringen på kedlen og gå derefter
videre med monteringen af de forskellige
paneler.
B Montér bagpanelet “1” på pindboltene “2” og
skru boltene i uden at stramme dem.
B
1
2
2
2
2
A1
A2
