50
GN2 N
Cod. 35441226 - 01/2012 (Rev. 00)
E F
G
H
I
L
M
NO
P
Q
D
B
A
B
A
B
A
A
B
B
A
B
A
A
A
A

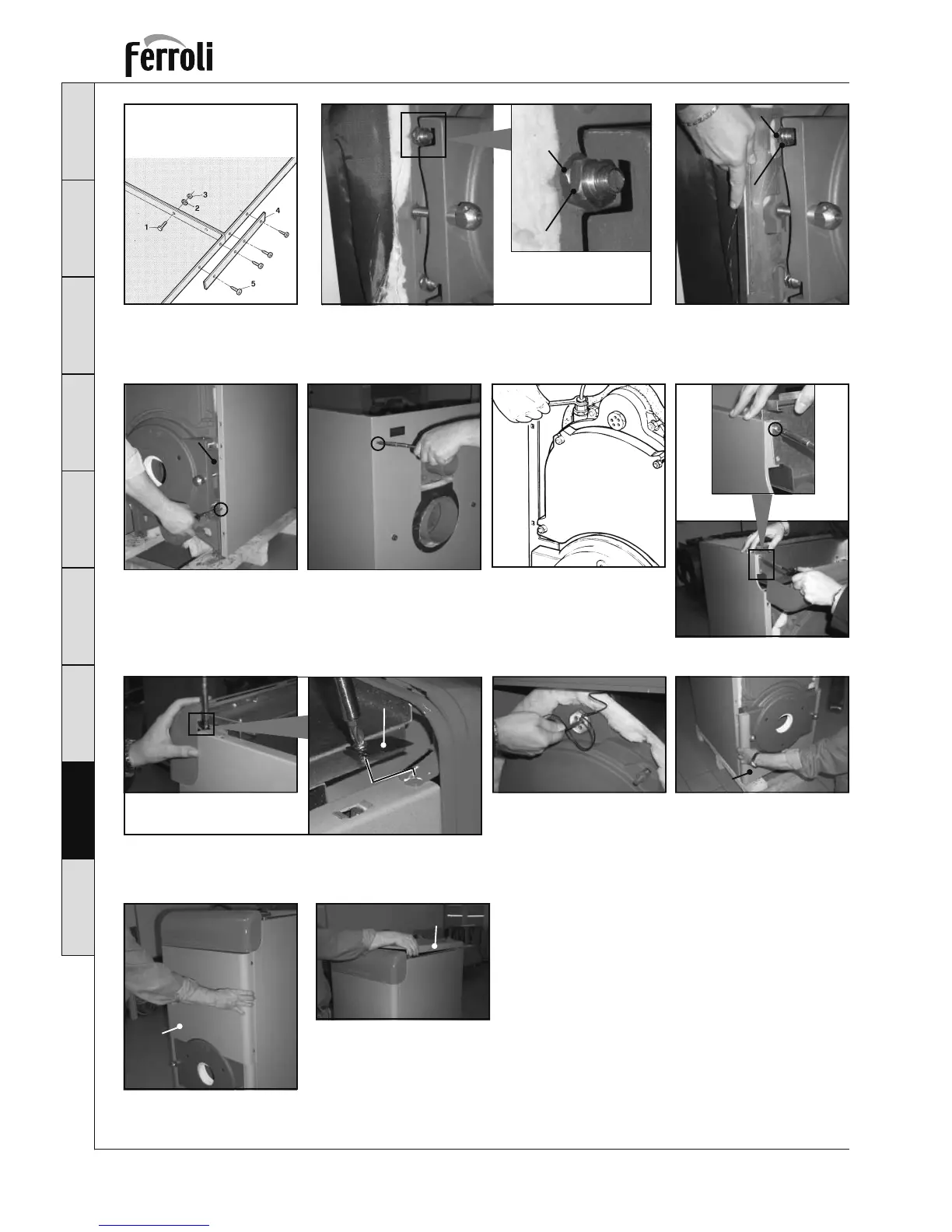

D Forbind panelerne indbyrdes ved hjælp af skruerne 1, spændeskiverne 2 og møtrikkerne 3, idet panelernes ne-
derste del forstærkes ved hjælp af klingerne 4, der er fastgjort ved hjælp af skruerne 5.
E Løsn møtrikkerne „A“.
F Indsæt sidepanelernes låsekonsol „A“ mellem møtrikkerne „A“ og „B“.
G Fastgør sidepanelet på konsollen „A“ og blokér konsollen ved hjælp af skruerne „B“ (set fra
højre side). Gentag indgrebene i punkt G med hensyn til det venstre sidepanel.
H Fastgør sidepanelerne til bagvæggen „A“ ved hjælp af skruerne „B“.
I Udrul vægtfyldemålerens kapillarrør og fastspænd den respektive kobling i muffen på forsiden
af fyrets centrale del.
L Fastgør kabelbeskyttelsesdåsen „A“ ved hjælp af skruerne „B“ på sidepanelerne.
M Fastgør kontrolpanelet på sidepanelerne ved hjælp af de re-
spektive kiler „A“. Anbring forstærkningsfjederen “B” mellem
skruens hoved og kilen.
N Indsæt de 3 kugler (sikkerhedstermostat, fyrets termostat
og det kombinerede termometer og vægtfyldemåler).
O Montér det nederste frontpanel „A“.
P Montér det øverste panel „A“.
Q Montér låget eller lågene „A“ afhængigt af fyrets længde (se tabellen 1; rækkefølge C).
