PEGASUS 23 T - 32 T - 35 T - 45 T
14
ES
cod. 3541E581 - Rev. 03 - 10/2019
4.2 Puesta en servicio
B
La puesta en servicio debe ser realizada por
un técnico autorizado. Controles que se han
de efectuar en el primer encendido, tras las
operaciones de mantenimiento que exijan
desconectar la caldera de la instalación y des-
pués de cualquier intervención en dispositivos
de seguridad o en componentes de la caldera:
Antes de encender la caldera
Abrir las eventuales válvulas de corte entre la caldera y la instalación.
Controlar la estanqueidad de la instalación del gas cuidadosamente utilizando una
solución de agua y jabón para buscar pérdidas de las conexiones.
Llenar la instalación hidráulica y comprobar que no haya aire ni en la caldera ni en
el circuito.
Controlar que no haya pérdidas de agua en la instalación o en la caldera.
Controlar que la conexión a la instalación eléctrica sea correcta.
Controlar que el aparato esté conectado a una buena toma de tierra.
Controlar que la presión y el caudal del gas de calefacción tengan los valores indi-
cados.
Controlar que no haya líquidos o materiales inflamables cerca de la caldera.
Encendido de la caldera
Abra la llave del gas situada antes de la caldera.
Elimine el aire del tubo antes de la válvula del gas.
Conecte el interruptor eléctrico situado antes de la caldera, o enchufe el aparato.
Ponga el interruptor general (2 - fig. 1) en la posición ON.
Encienda la llama piloto como se describe en la sec. 2.3.
Ajuste el termostato de regulación (4 - fig. 1) a una temperatura superior a 50 °C y
el termostato de ambiente, si se utiliza, a la temperatura deseada. Con esto, el que-
mador se enciende y la caldera comienza a funcionar automáticamente, controlada
por los dispositivos de regulación y seguridad.
B
Si, tras realizar correctamente la operación de
encendido, los quemadores no se encienden
y el testigo del pulsador se ilumina, espere 15
segundos y presione el pulsador. La centralita
se rearma y repite el ciclo de encendido. Si
tampoco en este caso se encienden los que-
madores, consulte el apartado *** 'Solución
de problemas' on page 16 ***.
A
Si se corta la alimentación eléctrica con la caldera en marcha, los quemadores
se apagan y se vuelven a encender automáticamente cuando se restablece la
corriente.
Controles durante el funcionamiento
Comprobar que las instalaciones de gas y de agua sean estancas.
Controlar la eficacia de la chimenea durante el funcionamiento de la caldera.
Controlar que el agua circule correctamente entre la caldera y las instalaciones.
Controlar que la caldera se encienda correctamente efectuando varias pruebas de
encendido y apagado con el termostato de ambiente o el termostato de la caldera.
Comprobar que el consumo de gas, indicado en el contador, corresponda al indica-
do en la tabla de los datos técnicos del cap. 5.
Apagado
Para apagar temporalmente la caldera, ponga el interruptor general (2 - fig. 1) en la po-
sición OFF.
Para un apagado prolongado de la caldera:
Ponga el interruptor general (ref. 2 - fig. 1) en la posición OFF.
Mantenga presionado el mando 1 en la posición C (fig. 2).
Cierre la llave del gas situada antes de la caldera.
Desconecte el aparato de la corriente eléctrica.
B
Antes de una inactividad prolongada durante
el invierno, para evitar daños causados por el
hielo, se aconseja descargar toda el agua de
la caldera. Vacíe también el circuito de cale-
facción o añada un anticongelante adecuado.
4.3 Mantenimiento
B
Las siguientes operaciones deben ser realiza-
das por un técnico autorizado.
Control anual de la caldera y de la chimenea
Al menos una vez al año, se debe comprobar que:
Los dispositivos de mando y seguridad (válvula de gas, termostatos, etc.) funcionen
correctamente.
Los conductos de humos no tengan atascos ni fugas.
Las instalaciones de gas y agua sean perfectamente estancas.
El quemador y el cuerpo de la caldera estén limpios. Proceda como se indica en el
apartado siguiente.
El piloto no tenga incrustaciones y esté bien ubicado (fig. 10).
La presión del agua en la instalación, en frío, sea de 1 bar (en caso contrario, hay
que restablecerla).
El vaso de expansión, si se incluye, esté cargado.
El caudal del gas y la presión tengan los valores indicados en la tabla de datos téc-
nicos (sec. 5.3).
Las bombas de circulación no estén bloqueadas.
Dispositivos de seguridad
La caldera PEGASUS 23 T - 32 T - 35 T - 45 T está dotada de dispositivos que garanti-
zan la seguridad en caso de anomalías de funcionamiento.
Limitador de temperatura (termostato de seguridad) de rearme automático
Este dispositivo evita que la temperatura del agua de la instalación supere el valor de
ebullición. La temperatura máxima de actuación es de 110 °C y provoca el bloqueo de
la caldera.
El desbloqueo se produce automáticamente cuando la caldera se enfría al menos 10 °C
y se ha resuelto la causa del bloqueo.
Dispositivo de seguridad en la salida de humos (termostato de humos)
La caldera está provista de un dispositivo que controla la evacuación de los productos
de la combustión. Si la salida de humos no funciona correctamente y se produce un re-
voco de gases quemados a la vivienda, el aparato se bloquea. Para medir y controlar la
temperatura de los humos, se instala un termostato en el terminal antiviento.
El revoco de gases quemados causa un aumento de temperatura detectado por el ter-
mostato, el cual, en el término de dos minutos, apaga la caldera e interrumpe la llegada
de gas al quemador. Si el termostato de humos se dispara, se lo debe rearmar manual-
mente (sec. 2.6). La caldera vuelve a funcionar.
Si el termostato se avería y hay que cambiarlo, utilice solamente recambios originales y
compruebe que las conexiones eléctricas y la posición del bulbo sean correctas.
B
¡NO DESACTIVE NUNCA EL TERMOSTA-
TO DE HUMOS!
Apertura de la cubierta frontal

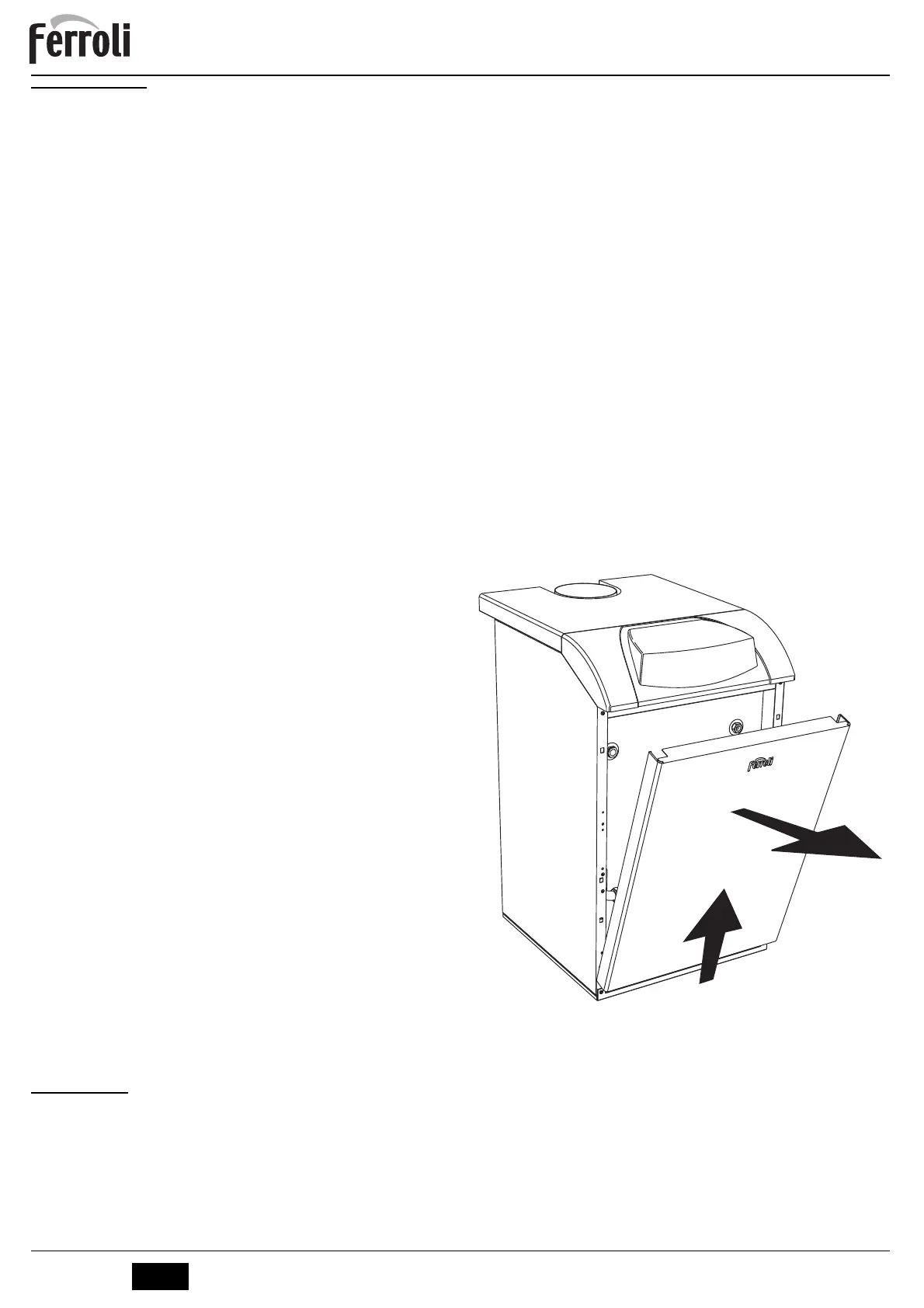

Para abrir el panel frontal de la caldera, vea la secuencia indicada en la fig. 7.
fig. 7 - Apertura del panel frontal
B
Antes de efectuar cualquier operación en
el interior de la caldera, desconecte la ali-
mentación eléctrica y cierre la llave de
paso del gas.
1
2
