Limpieza de la caldera y de la chimenea
Para una limpieza correcta de la caldera (fig. 8), proceda del siguiente modo:
• Cierre la llave del gas ubicada antes del aparato y corte la alimentación eléctrica.
• Quite el panel frontal de la caldera (fig. 7).
• Levante la tapa de la cubierta.
• Quite el aislante 5 que cubre el cortatiro.
• Quite la placa de cierre de la cámara de humos.
• Desmonte el grupo de quemadores (vea el apartado siguiente).
• Limpie de arriba hacia abajo con una escobilla. La operación también se puede
efectuar de abajo hacia arriba.
• Limpie con un aspirador los conductos de salida de humos y el espacio entre los
elementos de fundición del cuerpo de la caldera.
• Monte con cuidado todas las piezas previamente desmontadas y compruebe la es-
tanqueidad del circuito del gas y de los conductos de salida de humos.
• Durante la limpieza, tenga cuidado de no dañar el bulbo del termostato de humos
montado en la parte posterior de la cámara de humos.

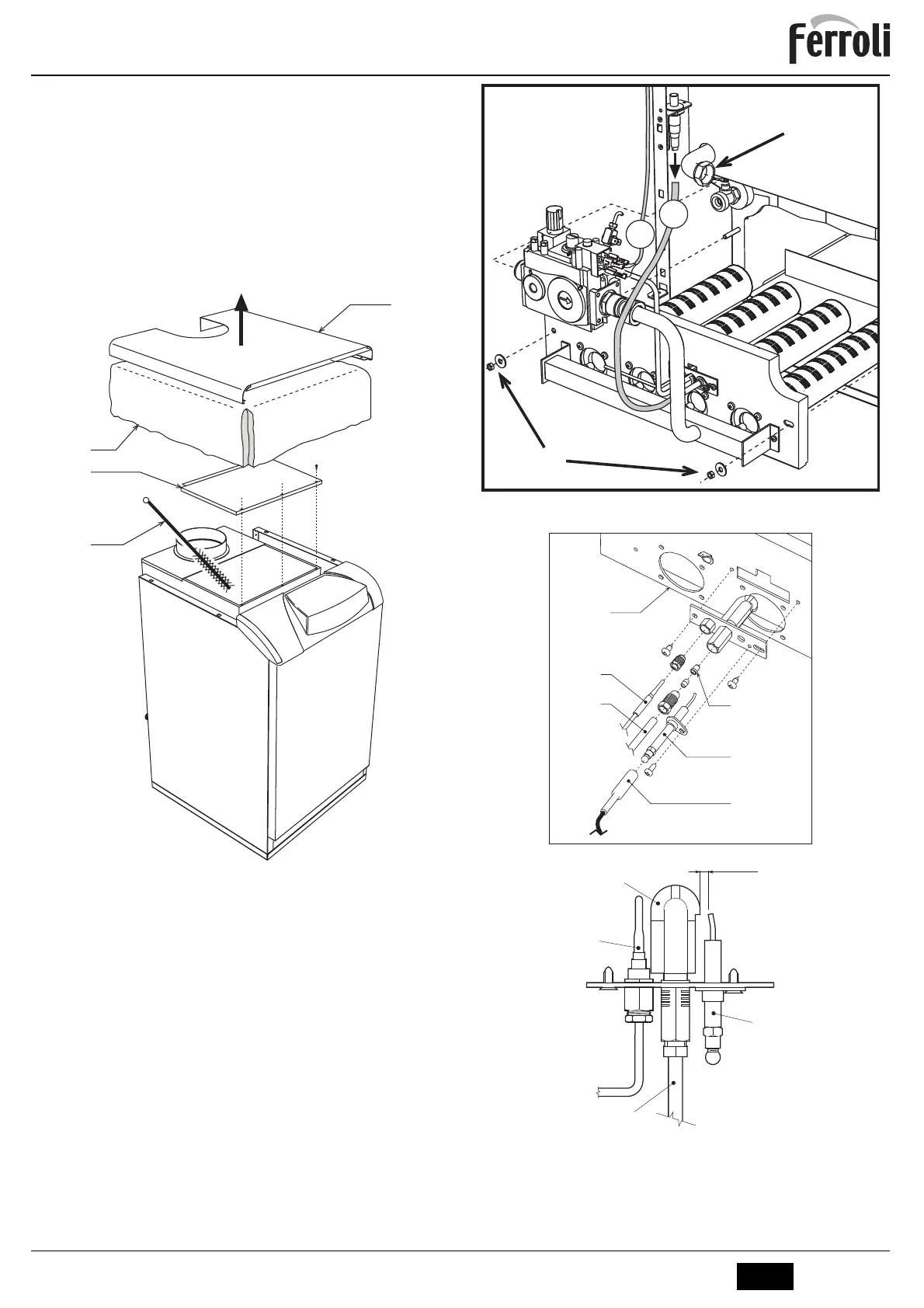

fig. 8 - Limpieza de la caldera
1 Tapa de la cubierta
2 Placa de cierre de la cámara de humos
3 Escobilla
5 Aislante
Desmontaje y limpieza de los quemadores
Para quitar los quemadores, proceda del siguiente modo:
1. Corte la corriente y cierre la llave del gas ubicada antes de la caldera.
2. Desconecte los cables 1 de la válvula del gas y el cable 2 del encendedor piezo-
eléctrico.
3. Desenrosque la tuerca 3 que fija el tubo de entrada de gas, antes de la válvula.
4. Desenrosque las dos tuercas 4 que fijan la puerta de la cámara de combustión a los
elementos de hierro fundido de la caldera.
5. Extraiga el conjunto de quemadores y la puerta de la cámara de combustión.
Hecho esto, se pueden controlar y limpiar los quemadores. Se recomienda limpiar los
quemadores y los electrodos únicamente con un cepillo no metálico o con aire compri-
mido, nunca con productos químicos.
fig. 9
Grupo quemador piloto
fig. 10 - Quemador piloto
1 Puerta de la cámara de combustión
3 Quemador piloto
4 Electrodo de encendido
5 Termopar
6 Inyector piloto
7 Cable para alta tensión
8 Tubo de alimentación de gas
3
4
1
2
5
1
6
4
7
8
