RACCORDEMENTS ELECTRIQUES
Les raccordements électriques que doit réaliser l’installateur sont:
- circuit d’alimentation
- circuit des thermostats
- voyant de blocage et compteur horaire éventuels
Attention
- ne pas inverser le neutre avec la phase
- réaliser un bonne mise à la terre

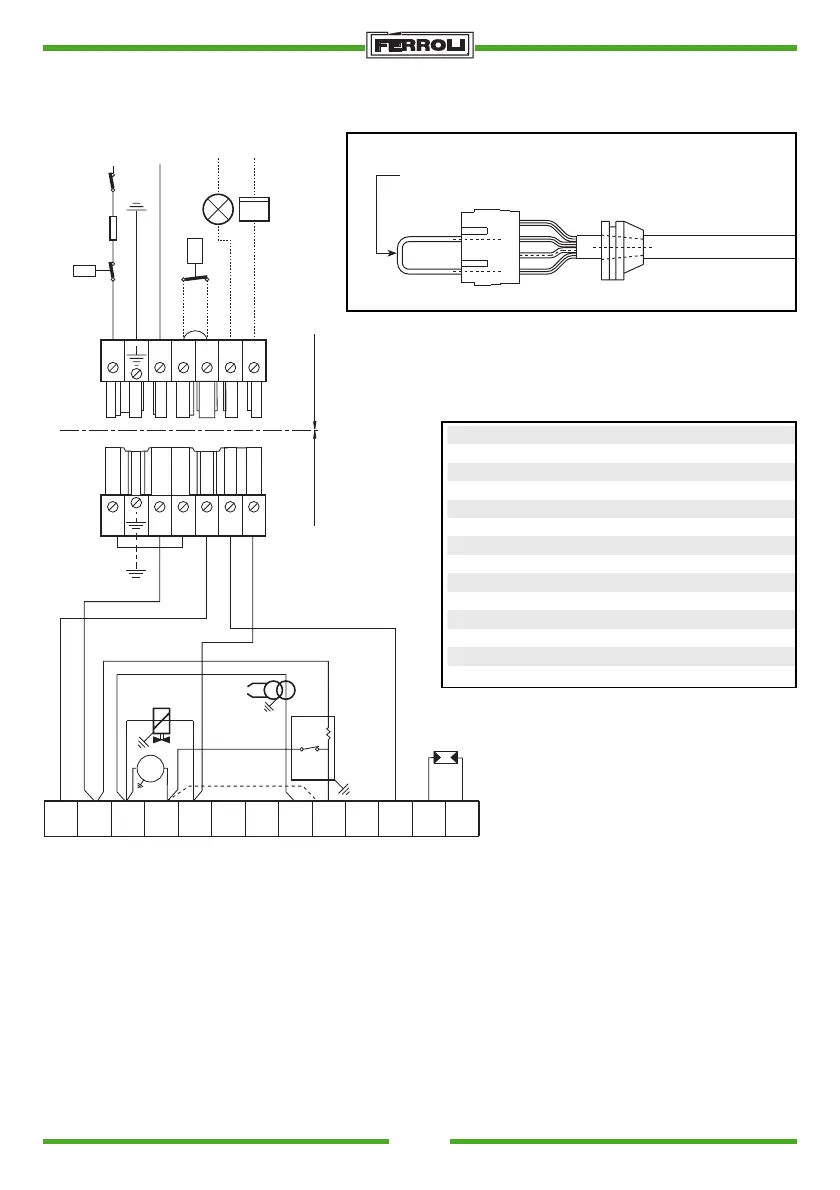

Fig. 4
Légende
CO Compteur horaire
F Fusible
FR Photorésistance
IG Interrupteur général
LS Lampe sécurité
MB Moteur du brûleur
PB Prise brûleur
PR Préchauffage (seulement pour ver. G6R)
SC Fiche
TA-TC Thermostat chaudière - ambiance
TR Transformateur d’allumage
TS Thermostat de sécurité
TM Thermostat de minimum
VE Vanne électromagnétique
Câble préchauffage
N
B
M
GN
4321
Raccordement pour vers.
sans préchauffage
CONNECTEUR PRÉCHAUFFAGE
FR
12 34567891011122
TR
M
1~
MB
VE
Tm
PR
PB SC
L1
N
T1
T2
S3 B4
L1 N T1 T2 S3 B4
w
h
TA - TC
LS
NNNPh
IG
F
TS
CO
