CIRCUIT D’ALIMENTATION DU FUEL
Attention: Avant de faire démarrer le brûleur assurez-vous que le tuyau de refoulement du combustible
n’est pas bouché. Une contre-pression excessive provoquerait la rupture de l’organe
d’étanchéité de la pompe.
Il est nécessaire d’installer un filtre sur le circuit d’alimentation du combustible.
H
(m)
0.5
1.0
2.0
1.5
L (m)
Øi 8 mm. Øi 10 mm.
10
20
40
60
20
40
80
100

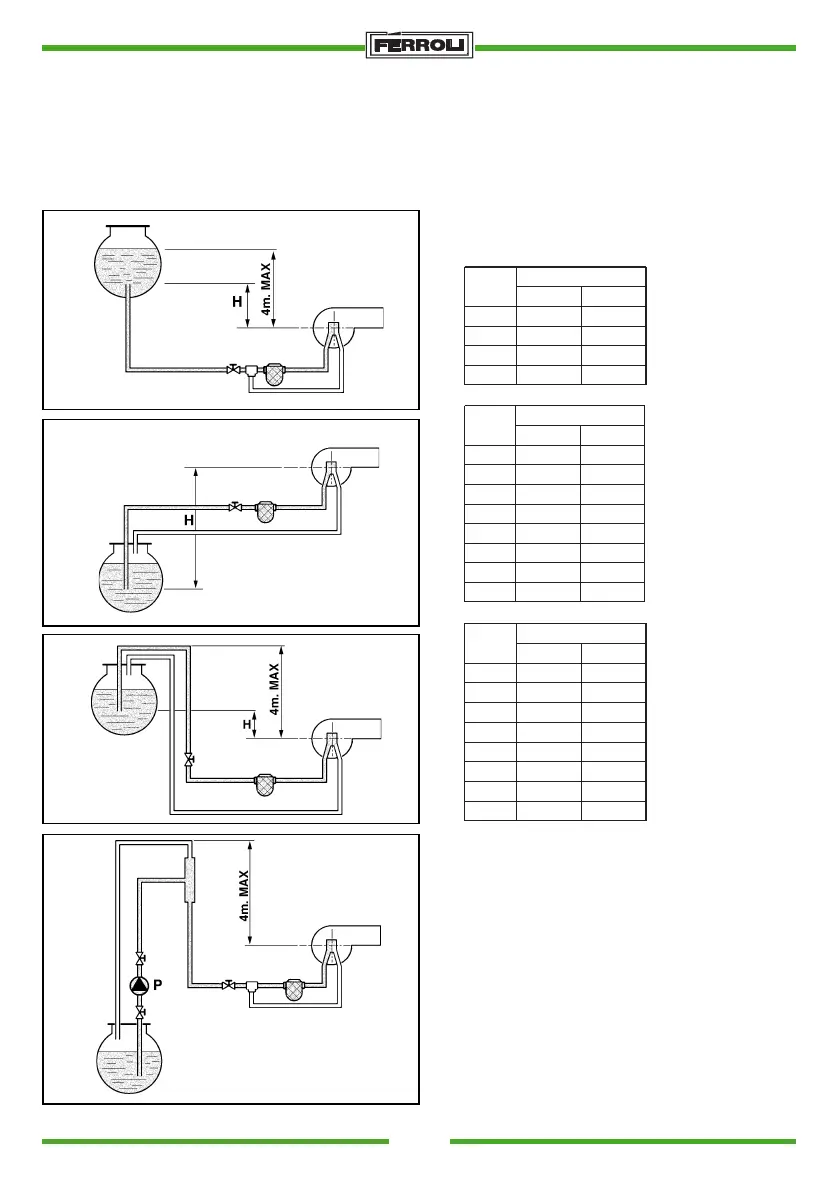

CIRCUITS HYDRALIQUES
A Alimentation par gravité
B Alimentation par aspiration
C Alimentation à siphon
D Alimentation à boucle
Nota: pour chaque coude ou vanne, il faut additionner
0,25 mètres à la longueur de la tuyauterie
(perte de charge).
L Longueur totale du tuyau d’aspiration, parcours
verticaux inclus.
H Différence de niveau
Øi Diamètre intérieur de la tuyauterie
H
(m)
0.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
25 60
L (m)
Øi 8 mm. Øi 10 mm.
21
18
15
12
10
8
6
50
44
38
32
26
20
16
H
(m)
0.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
25 60
L (m)
Øi 8 mm. Øi 10 mm.
21
18
15
12
10
8
6
50
44
38
32
26
20
16
Fig. 5a
Fig. 5b
Fig. 5c
Fig. 5d
A
B
C
D
