3 Installation
3-7
Festo CDPX-… en 1203NH
3.3 Serielle Schnittstelle
Die serielle Schnittstelle wird für die Kommunikation mit der
SPS oder einer anderen Art von Steuerung verwendet.
Für die Signale im SPS-Anschlussstecker sind verschiedene
elektrische Standards verfügbar: RS-232, RS-422 und RS-485.
Die serielle Schnittstelle kann über die Software programmiert
werden. Hierzu muss in der Programmiersoftware die
geeignete Schnittstelle ausgewählt werden.

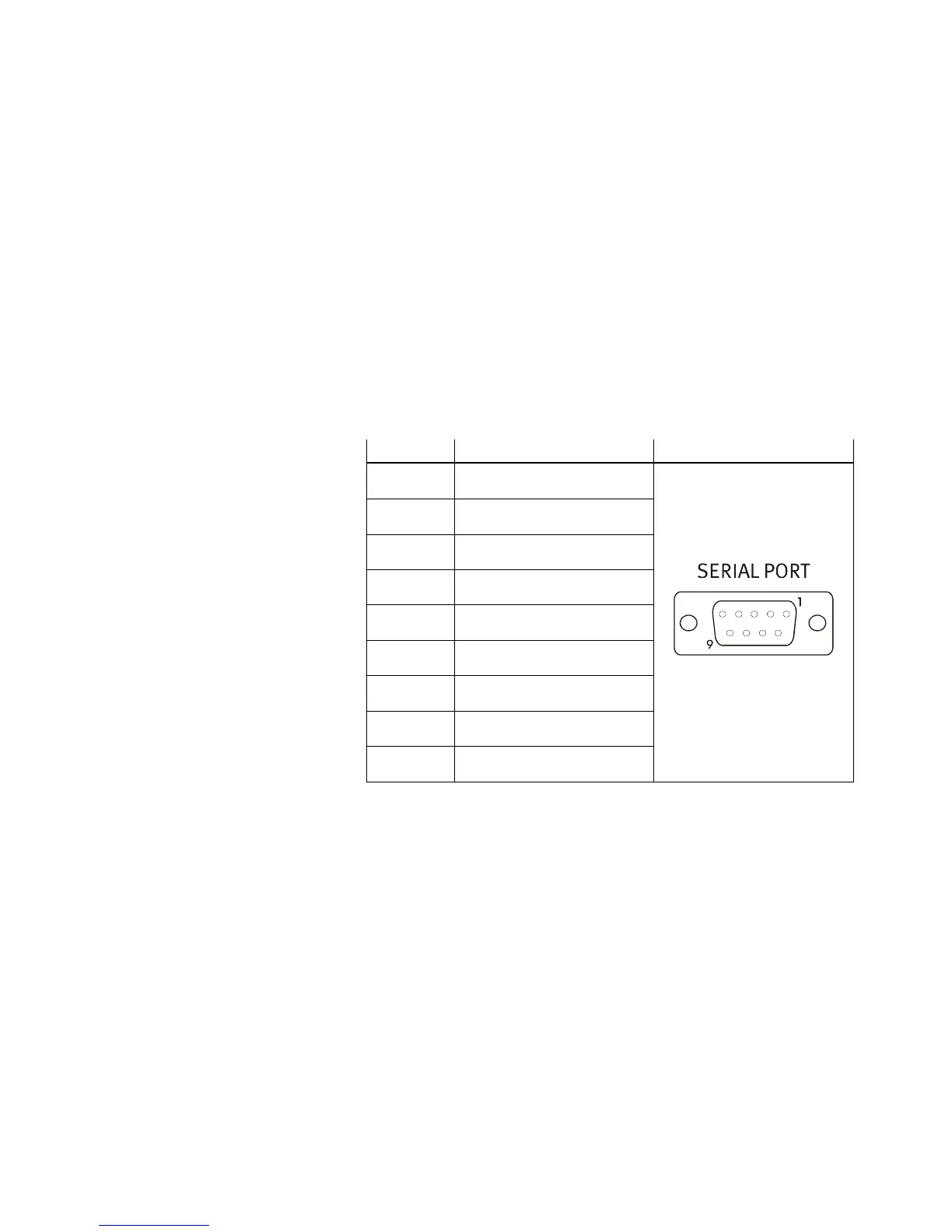

RS-232
Pin Beschreibung
1 GND
2 Reserviert
3 TX
4 RX
5 Reserviert
6 Ausgang +5 V
7 CTS
8 RTS
9 Reserviert
