Festo CP-FB13-E - Connecting the CP Modules

Festo CP−FB13−E 0802e Español24

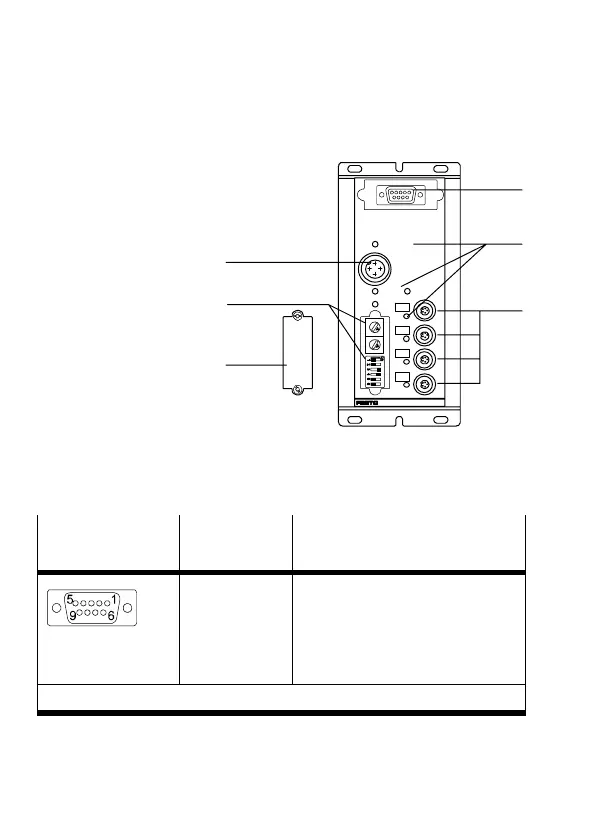

2 Elementos de conexión e indicación
1 Conexión al bus
de campo
2 LEDs para el bus,
tensiones y
ramales CP
3 Conexiones CP
4 Tapa de inte−
rruptores
5 Interruptores
rotativos y DIL
para configuración
6 Conexión para
alimentación
0
1
3
2
SAVE
POWER
24VDC
POWERV
BUSERROR
ERROR
PROFIBUS−DP
6
5
2
7
8
9
0
1
3
4
6
5
2
7
8
9
0
1
3
4
1
2
3
4
5
6
2.1 Asignación de pines en la conexión del bus de campo
Zócalo Sub D−9
en el nodo
Pin nº Designación
3. RxD/TxD−P
4. CNTR−P
5. DGND
6. VP
8. RxD/TxD−N
Receive/send data−P
Señal de control repetidor
Data reference potential (M5V)
Tensión de alimentación+ (P5V)
Receive/send data−N
Pins 1, 2, 7, 9: no conectado
Puede hallarse información detallada en el manual
P.BE−CP−FB13−E.. .
