Festo CP-FB13-E - Anschluss− und Anzeigeelemente

Festo CP−FB13−E 0802e Deutsch4

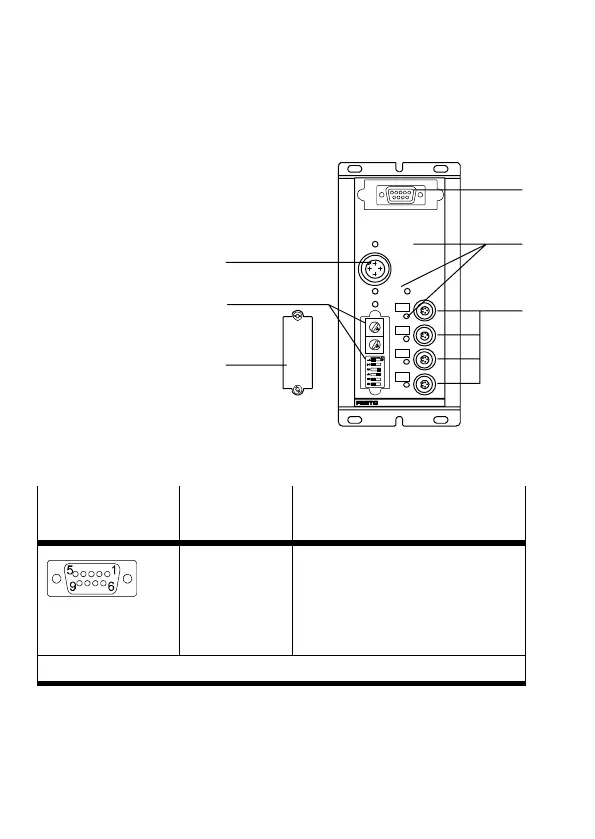

2 Anschluss− und Anzeigeelemente
1 Feldbusanschluss
2 LEDs für Bus,
Spannungen und
CP−Stränge
3 CP−Anschlüsse
4 Schalterabdeckung
5 Dreh− und DIL−Schal
ter zur Konfiguration
6 Anschluss für Span
nungsversorgung
0
1
3
2
SAVE
POWER
24VDC
POWERV
BUSERROR
ERROR
PROFIBUS−DP
6
5
2
7
8
9
0
1
3
4
6
5
2
7
8
9
0
1
3
4
1
2
3
4
5
6
2.1 Pinbelegung des Feldbusanschlusses
Sub−D−9 Buchse
auf Knoten
Pin−Nr. Bezeichnung
3. RxD/TxD−P
4. CNTR−P
5. DGND
6. VP
8. RxD/TxD−N
Empfang/Sende−Daten−P
Repeater−Steuersignal
Datenbezugspotenzial (M5V)
Versorgungsspannung+(P5V)
Empfang/Sende−Daten−N
Pin 1, 2, 7, 9: nicht angeschlossen
Details finden Sie in der Beschreibung P.BE−CP−FB13−E−.. .
