2.2 Pinbelegung des Spannungsver s o rgungs−Ansch lusse s
M18−Anschluss
Pin−Nr.
1. DC 24 V Betriebsspannung Elektronik und
Eingänge
2. DC 24 V Lastspannung Ventile
3. 0 V
4. Funktionserde

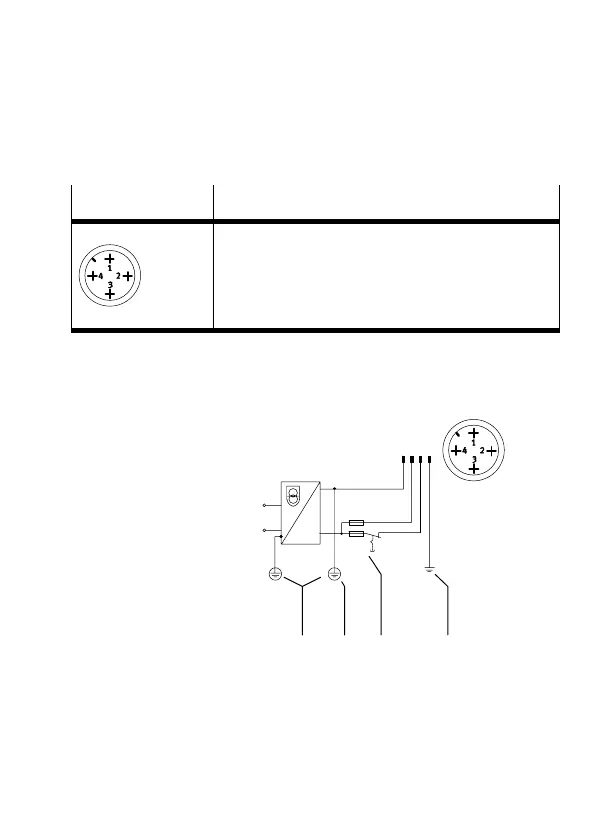

2.3 Anschlussbeispiel mit PELV−Netzteil und Potenzial
ausgleich
1 PE
2 Potenzialausgleich
3 Lastspannung
getrennt abschalt
bar und externe
Sicherungen
4 Funktionserde Pin 4
(max. 12 A)
3124
123 42
10 A
3,15 A
