Festo CP−FB13−E 0802e Italiano50
5 Indirizzamento

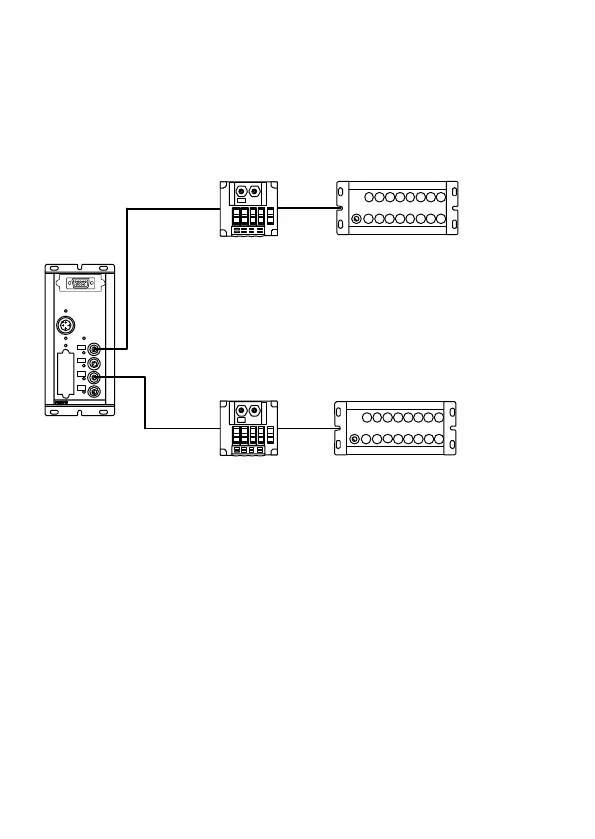

Nell’esempio, l’ultima linea utilizzata è la 2:
Octet 1: O20.0...O20.7
(Octet 2: O21.0...O21.7)
Range di indirizzi occupato dal sistema CP
( ) = Range di indirizzi riservato (occupato, ma inutilizzato)
0
1
3
2
SAVE
POWER
24 VCC
POWERV
BUS ERROR
ERROR
PROFIBUS−DP
Octet 1: I20.0...I20.7
Octet 2: I21.0...I21.7
Octet 5: O24.0...O24.7
(Octet 6: O25.0...O25.7)
Octet 5: I24.0...I24.7
Octet 6: I25.0...I25.7
(Octet 3: O22.0...O22.7)
(Octet 4: O23.0...O23.7)
(Octet 3: I22.0...I22.7)
(Octet 4: I23.0...I23.7)
1. Un posto valvola CP occupa due indirizzi:
 indirizzo più basso = solenoide pilota 14
 indirizzo più alto = solenoide pilota 12.
2. I moduli di ingresso o di uscita elettrici occupano
rispettivamente 16 indirizzi di ingresso o di uscita.
