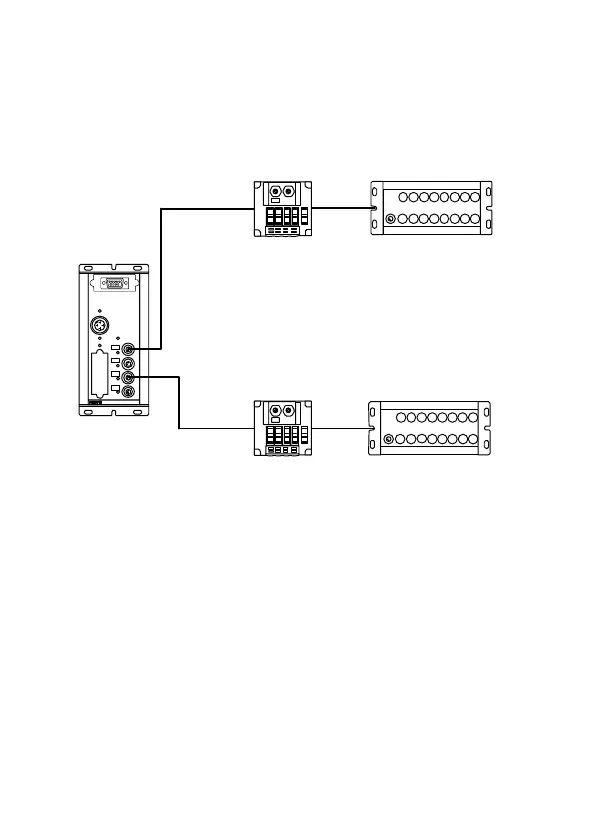

5 Adressierung
Der letzte genutzte Strang im Beispiel ist 2:
Octet 1: A20.0 ... A20.7
(Octet 2: A21.0 ... A21.7)
Vom CP−System belegter Adressbereich
( ) = Reservierter Adressbereich (belegt aber ungenutzt)
0
1
3
2
SAVE
POWER
24 VDC
POWERV
BUS ERROR
ERROR
PROFIBUS−DP
Octet 1: E20.0 ... E20.7
Octet 2: E21.0 ... E21.7
Octet 5: A24.0 ... A24.7
(Octet 6: A25.0 ... A25.7)
Octet 5: E24.0 ... E24.7
Octet 6: E25.0 ... E25.7
(Octet 3: A22.0 ... A22.7)
(Octet 4: A23.0 ... A23.7)
(Octet 3: E22.0 ... E22.7)
(Octet 4: E23.0 ... E23.7)
1. Ein CP−Ventilplatz belegt zwei Adressen:
 niederwertige Adresse = Vorsteuermagnet 14
 höherwertige Adresse = Vorsteuermagnet 12.
2. Elektrische Ausgangs− oder Eingangsmodule belegen
je 16 Ausgangs− oder Eingangsadressen.
