Festo CP−FB6−E 0802f Español34

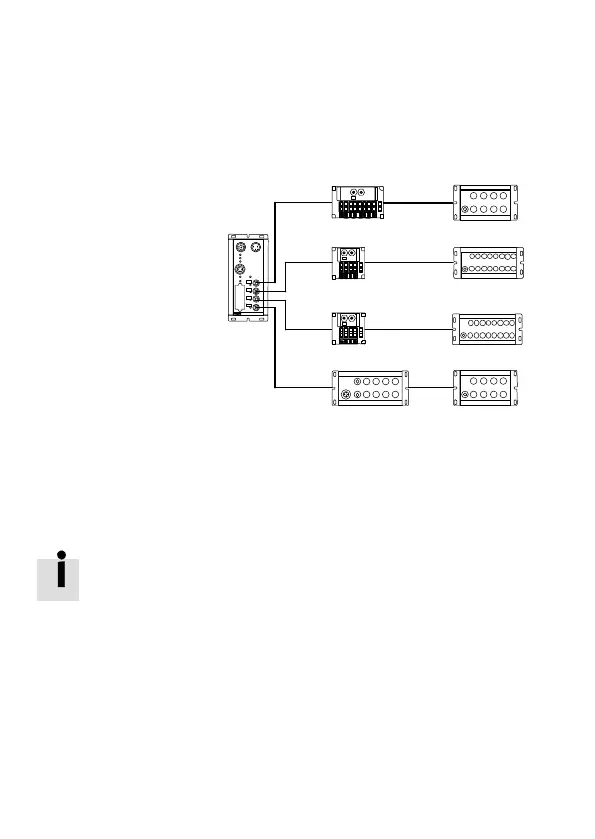

4 Direccionamiento (ejemplo Siemens)
1 O0 ... O15
2 I0 ... I15
3 O16 ... O31
4 I16 ... I31
5 O32 ... O47
6 I32 ... I47
7 O48 ... O63
8 I48 ... I63
0
1
3
2
SAVE
POWER
24 VDC
POWERV
ERROR V
RD
BA
RC
1
2
34
5
6
7
8
1. Una posición de válvula CP ocupa dos direcciones:
 dirección baja = bobina del pilotaje 14;
 dirección alta = bobina del pilotaje 12.
2. Los módulos de inputs y outputs eléctricas ocupan 16
direcciones de input o output.
Hallará información detallada sobre el direccionamiento
del sistema CP en el manual Sistema CP".
