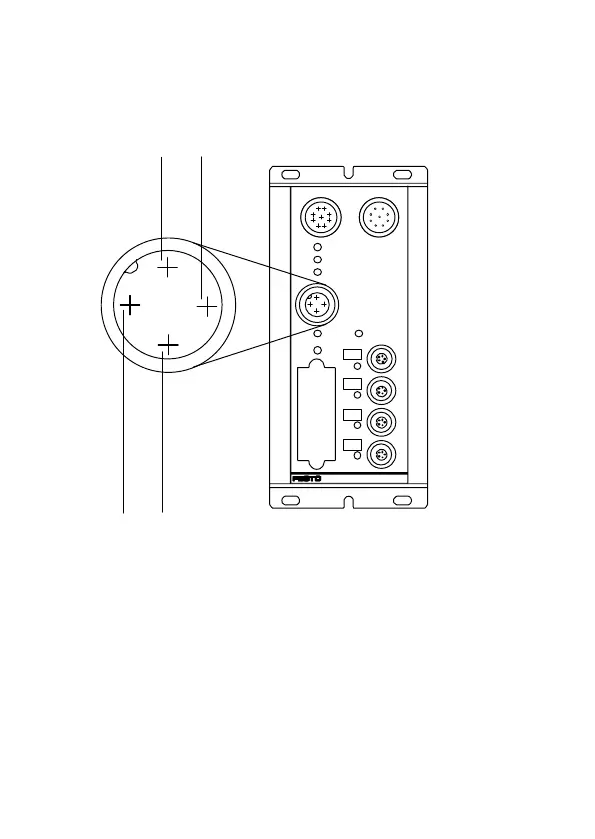

3 Affectation des broches
0
1
3
2
SAVE
POWER
24VDC
POWERV
ERRORV
RD
BA
RC
12
34
1 Tension d’alimentation 24 V de l’électronique et des
entrées
2 Alimentation 24 V des distributeurs et des sorties
3 0 V
4 Borne de terre
3.1 Signification des témoins LED
Voir manuel du noeud bus de terrain CP FB6.
