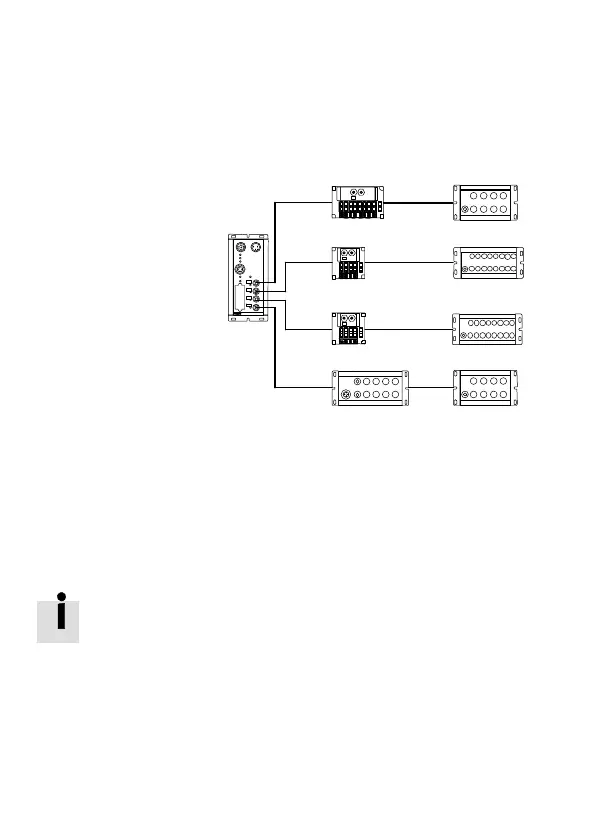

4Adressage (Exemple : Siemens)
1 O0 ... O15
2 I0 ... I15
3 O16 ... O31
4 I16 ... I31
5 O32 ... O47
6 I32 ... I47
7 O48 ... O63
8 I48 ... I63
0
1
3
2
SAVE
POWER
24 VDC
POWERV
ERROR V
RD
BA
RC
1
2
34
5
6
7
8
1. Un emplacement de distributeurs CP occupe deux
adresses :
 adresse de poids faible = bobine de pilotage 14
 adresse de poids fort = bobine de pilotage 12.
2. Les modules de sorties et d’entrées électriques occu
pent respectivement 16 adresses de sorties et 16
adresses d’entrées.
Le manuel Système CP" contient de plus amples informa
tions
sur l’adressage d’un système CP.
