Festo CP−FB6−E 0802f Italiano 53

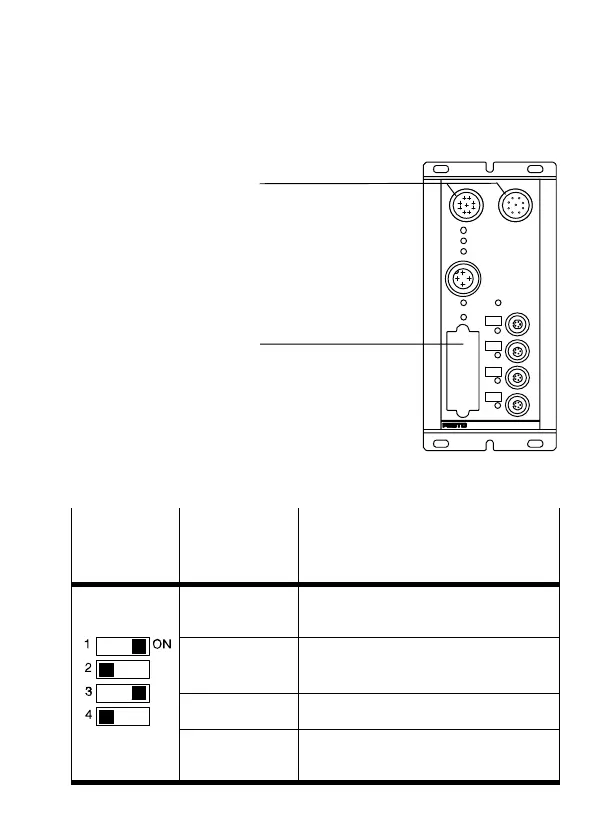

1 Interfaccia Interbus
2 Placchetta dell’inter
ruttore DIL (test
delle valvole; segna
lazioni di errore;
indirizzamento spe
cifico per la marca
utilizzata)
0
1
3
2
SAVE
POWER
24VDC
POWERV
ERRORV
RD
BA
RC
1
2
2.1 Impostazione dell’interruttore DIL
Interrutt. DIL
(predisposiz .
di fabbrica)
Elemento Funzione
1
Test valvole
ON: avv . d. sist. CP senza test d. valv .
OFF: avv . d. sist. CP con il test d. valv .
2
Segn. errore
OFF: trasm. di tutte le segnal. di err .
ON: trasm. d. segnal. degli err. 3, 4, 5
3 ON: deve essere commutato su ON
4
Indirizzam.
OFF:Siemens
ON: altri sistemi di comando
