Festo CP−FB6−E 0802f Italiano56

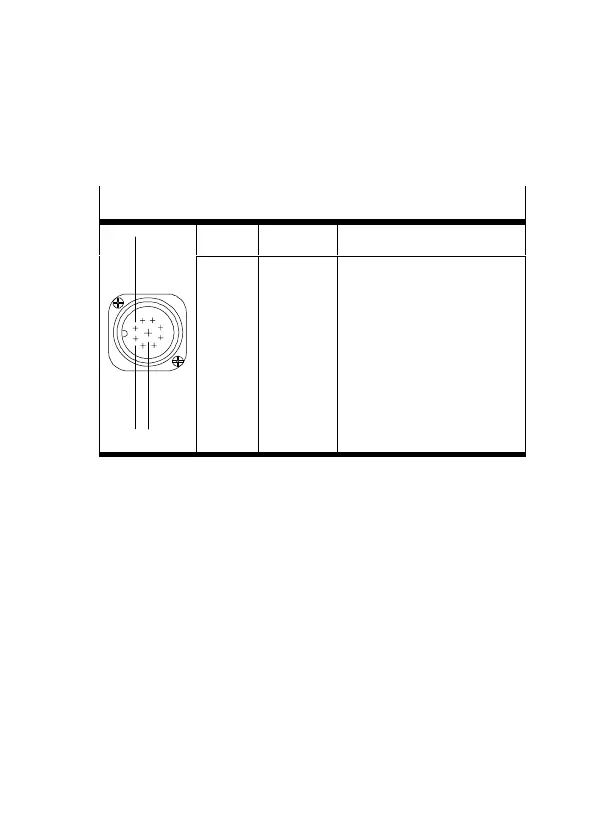

3.3 Occupazione dei pin nell’interfaccia Interbus*)
IN
1
N. pin Nome Significato
1
8
9
1
2
3
4
5
6
7
8
Guain a
DO
/DO
DI
/DI
Massa
PE
+ 24 V
+ 0 V
Schermo
Output dati
Output dati inv.
Input dati
Input dati inv.
Conduttore di riferimento
Conduttore di protezione
Bus remoto di inst.
Alim. bus remoto di inst.
Alim. bus remoto di inst.
Schermatura
*) Collegare esclusivamente i pin indicati nella presente
tabella.
