Festo CP−FB6−E 0802f Italiano58

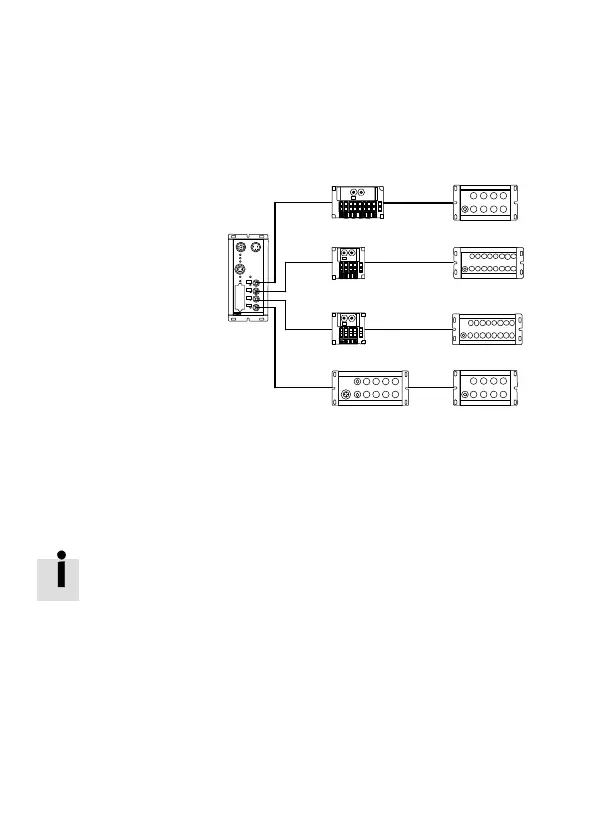

4Indirizzamento (esempio: Siemens)
1 O0 ... O15
2 I0 ... I15
3 O16 ... O31
4 I16 ... I31
5 O32 ... O47
6 I32 ... I47
7 O48 ... O63
8 I48 ... I63
0
1
3
2
SAVE
POWER
24 VDC
POWERV
ERROR V
RD
BA
RC
1
2
34
5
6
7
8
1. Nel sistema CP un posto valvola occupa due indirizzi:
 indirizzo più basso = solenoide pilota 14
 indirizzo più alto = solenoide pilota 12.
2. Un modulo di ingresso o uscita elettrico occupa rispet
tivamente 16 indirizzi di ingresso o uscita.
Per informazioni dettagliate circa l’indirizzamento del si
stema CP rimandiamo al manuale del sistema CP.
