Festo CP−FB6−E 0802f Svenska 65

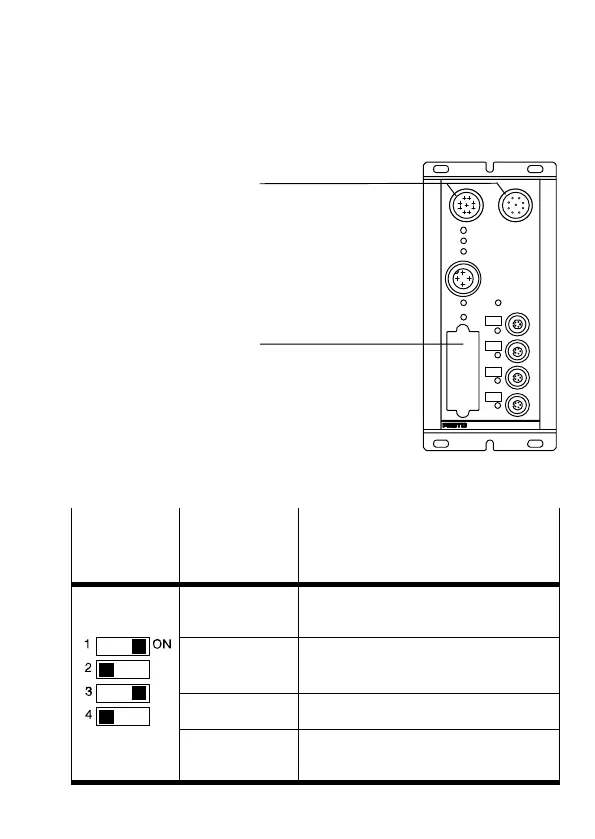

1 Interbus gränssnitt
2 DIL−omkopplares
kåpa (ventiltest;
felmeddelanden;
tillverkarspecifik
adressering)
0
1
3
2
SAVE
POWER
24VDC
POWERV
ERRORV
RD
BA
RC
1
2
2.1 DIL− kontaktens position
DIL−omko pp.
(fabriksin
ställning)
Element Funktion
1
Ventiltest
ON: CP−systemstart utan ventiltest
OFF:CP−systemstart med ventiltest
2
Felmeddelan.
OFF:alla felmeddelanden överförda
ON: fel 3, 4, 5 överförda
3 ON: skall stå på ON
4
Adressering
OFF:Siemens
ON: andra styrsystem
