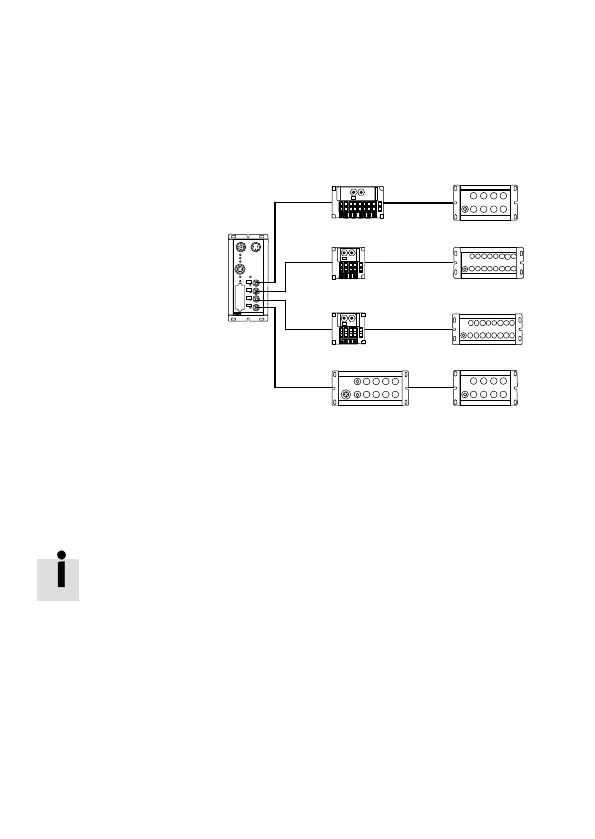

4Adressering (exempel Siemens)
1 O0 ... O15
2 I0 ... I15
3 O16 ... O31
4 I16 ... I31
5 O32 ... O47
6 I32 ... I47
7 O48 ... O63
8 I48 ... I63
0
1
3
2
SAVE
POWER
24 VDC
POWERV
ERROR V
RD
BA
RC
1
2
34
5
6
7
8
1. En CP−ventilplats belägger två adresser:
 adress med låg signifikans = pilotventilspole 14
 adress med hög signifikans = pilotventilspole 12.
2. Elektriska utgångs− eller ingångsmoduler belägger
vardera 16 utgångs− eller ingångsadresser.
Utförliga uppgifter för adressering av din ventilterminal
finns i manualen CP−System".
