Festo CP−FB6−E 0802f Deutsch8

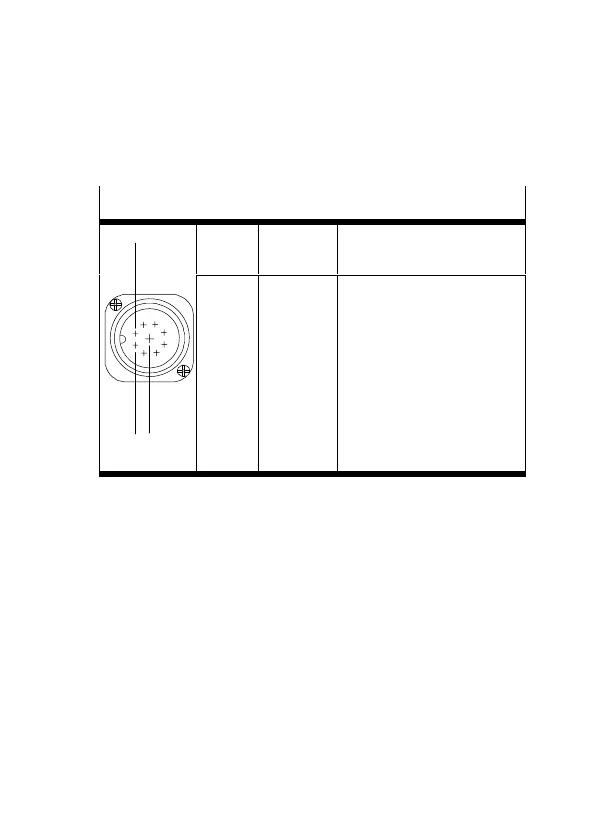

3.3 Pin−Belegung Interbus−Schnittstelle*)
IN
1
Pin−Nr Bezeich
nung
Bedeutung
8
9
1
2
3
4
5
6
7
8
Hülse
DO
/DO
DI
/DI
Masse
PE
+ 24 V
+ 0 V
Schirm
Data out
Data out invers
Data in
Data in invers
Bezugsleiter
Schutzleiter
Inst.−fernbus
Inst.−fernbusversorgung
Inst.−fernbusversorgung
Schirmung
*) Nicht aufgeführte Pins sind nicht anzuschließen
