3 Installation
3-18
Festo FED-… de 1107g
Pin Beschreibung
1 Gehäuseerde
2 RXD
3 TXD
4 +5 V Ausgang (max100mA)
5 GND
6 CHA-
7 CHB-
8 TX + 20 mA
9 TX -20 mA
10 RTS
11 CTS
12 RX +20 mA
13 RX -20 mA
14 CHA+
15 CHB+

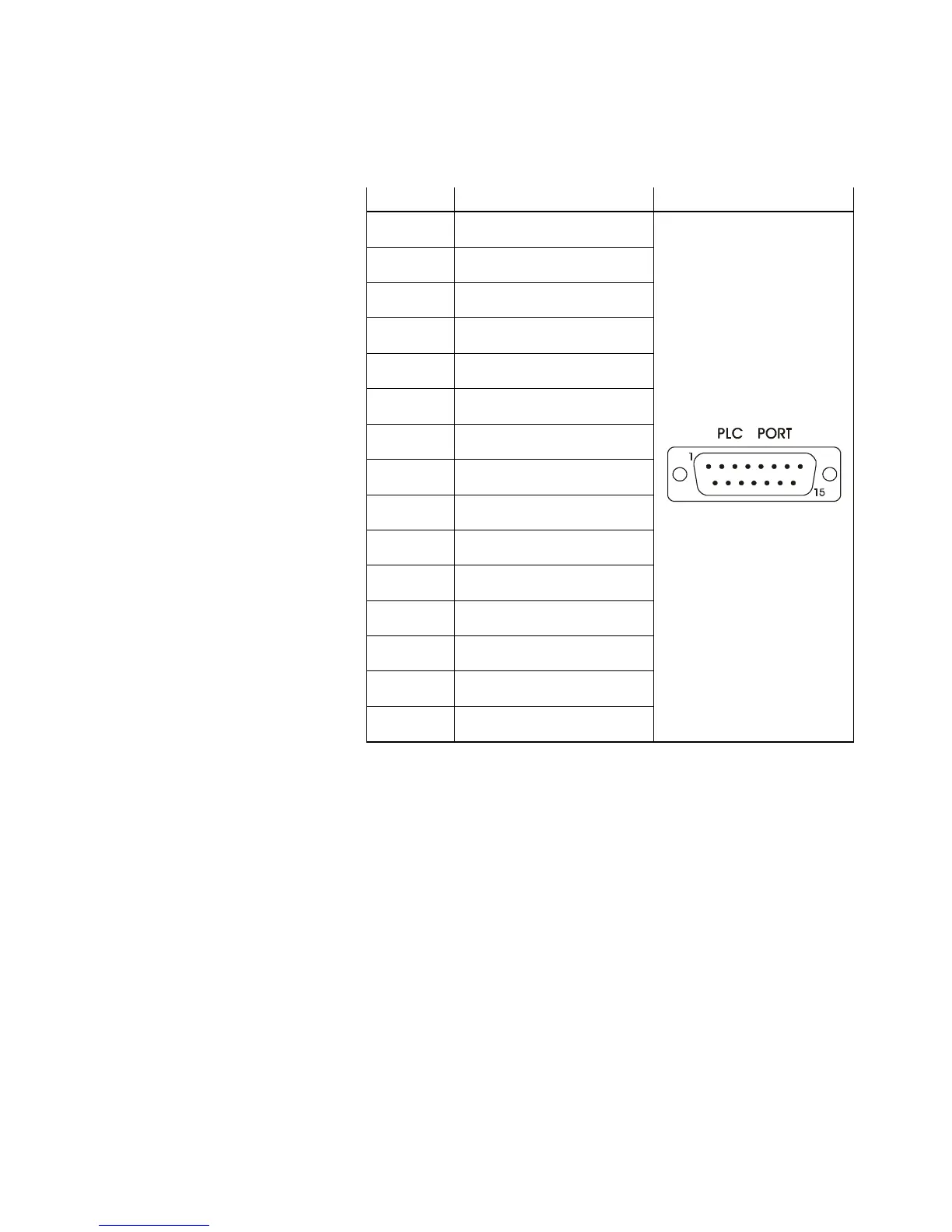

Bild 3/28: SPS Schnittstelle mit Pin Zuordnung. PIN 8 – 9 – 12
– 13 sind belegt in FED-50, FED-60, FED-300, FED-
301.
