3 Installation
Festo FED-… de 1107g 3-19
Pin Beschreibung
1 GND
2 Reserviert
3 TX/CHA-
4 RX/CHB-
5 Reserviert
6 +5V output
7 CTS/CHB+
8 RTS/CHA+
9 Reserviert

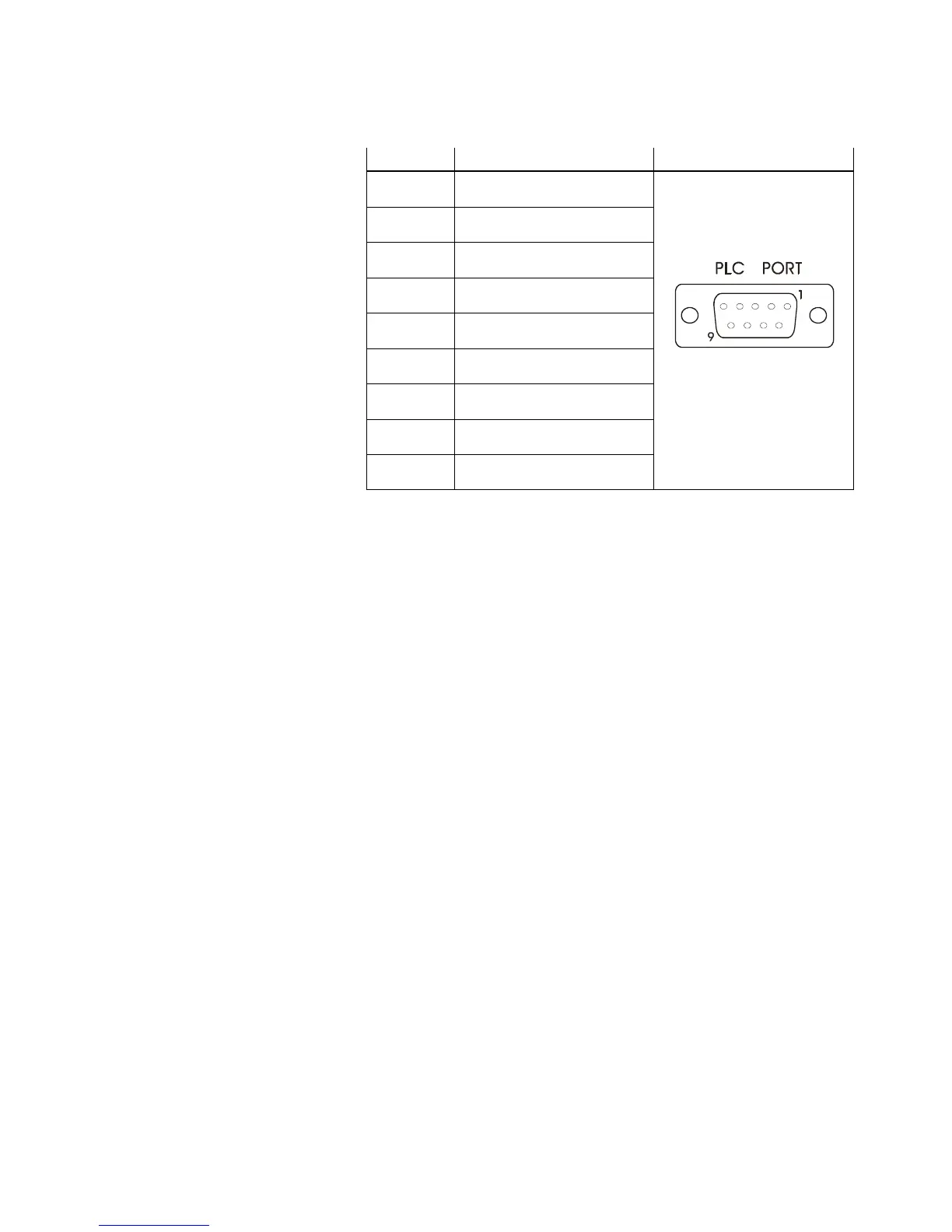

Bild 3/29: SPS Schnittstelle mit Pin Zuordnung für FED-770,
FED-3000.
Das Kommunikationskabel muss entsprechend des
angeschlossenen SPS-/Controller-Typs ausgewählt werden.
