Festo SPC−AIF−... 0506b Deutsch10

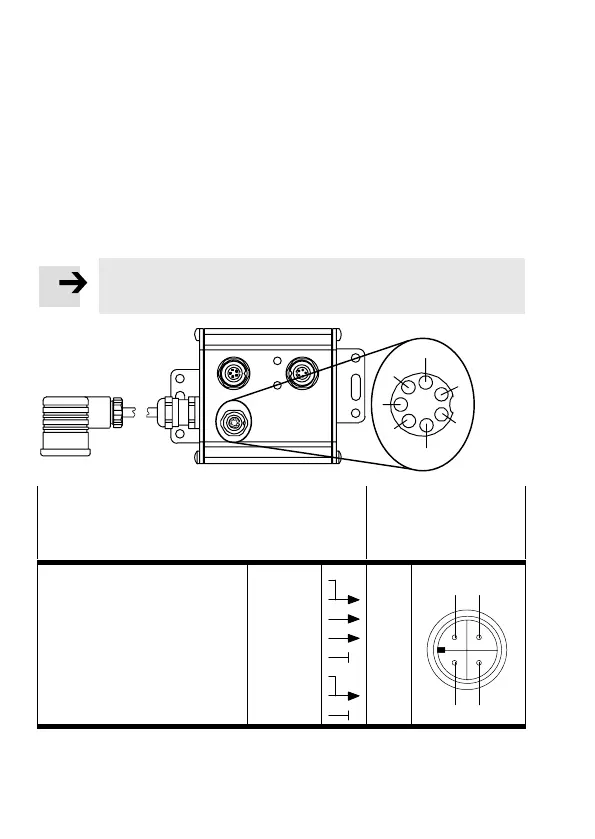

4.3 Proportional−Wegeventil anschließen
Der Ventilanschluss stellt die Stromversorgung für das
Ventil zur Verfügung und liefert die Steuerspannung für
die Ventilschieberstellung.
Hinweis
Verwenden Sie nur das Originalkabel Typ KMPYE−...
POWER
ERROR
OUT
IN
VALVE
1
2
3
4
5
6
7
Pin−Belegung u. Adernfarben des Kabels
KMPYE−...
Buchse für Ventil
(MPYE) am Kabel
KMPYE−...
2: 0 V
3: 0 V
4: Sollwert U(s)
5: GND
6: n.c., nicht verbunden
7: 24 V Versorgung Ventil
1: 24 V Versorgung Ventil
n.c, nicht verbunden
braun
grün
gelb
grau
rosa
weiß
blau
rot
2
3
4
n.c.
1
n.c.
2
1
3
4
