4.3 Conectar la válvula distribuidora de control propor
cional
La conexión proporciona la alimentación para la válvula y
la tensión de control para el posicionado de la corredera
de la
válvula.
Por favor, observar
Utilizar solamente el cable original tipo KM PYE−...
POWER
ERROR
OUT
IN
VALVE
1
2
3
4
5
6
7

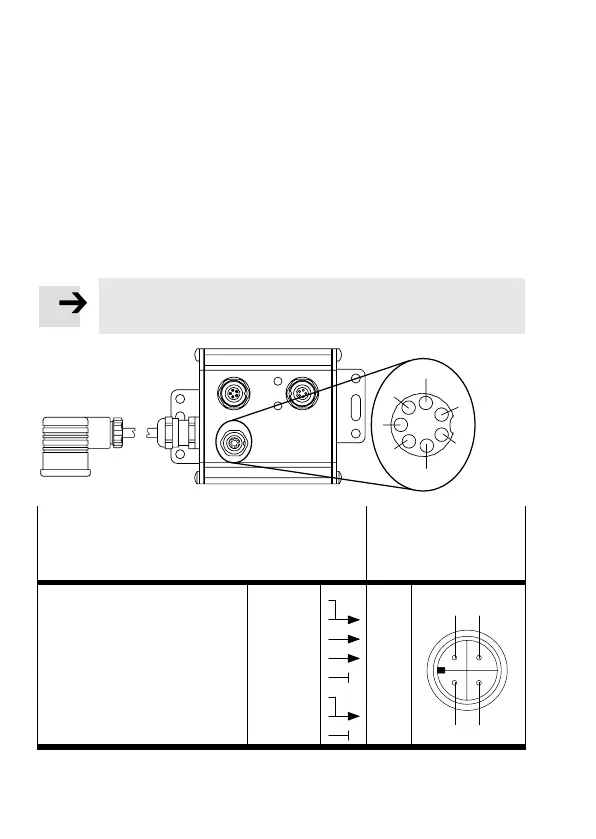

Asignación de pines y colores de los hilos
para el cable KMPYE−...
Zócalo para
válvula (MP YE) en
el cable KMPYE−...
2: 0 V
3: 0 V
4:Tensión de consigna U(s)
5: GND
6: n.c. = no conectado
7: 24 V aliment. a la válvula
1: 24 V aliment. a la válvula
n.c. = no conectado
marrón
verde
amarillo
gris
rosa
blanco
azul
rojo
2
3
4
n.c.
1
n.c.
2
1
3
4
