Festo SPC−AIF−... 0506b Italiano50

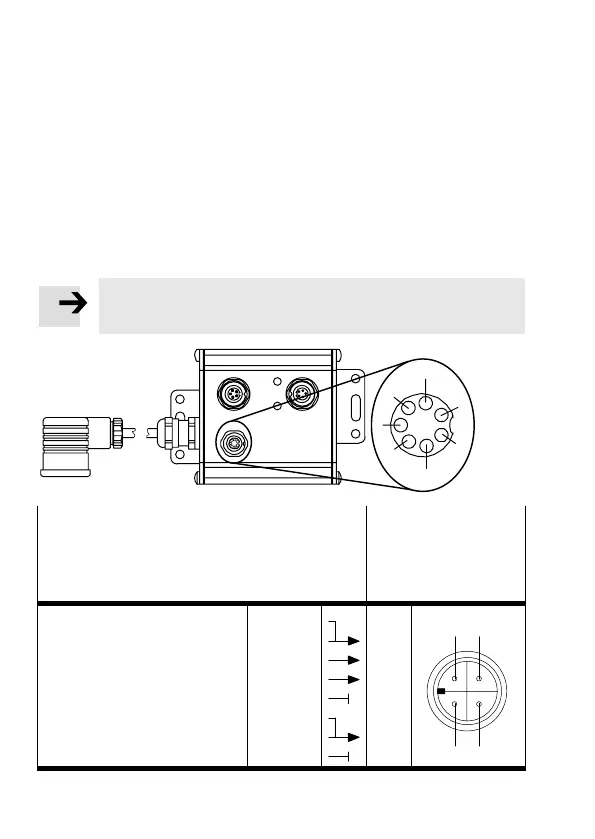

4.3 Collegamento della valvola proporzionale di
controllo portata
Il connettore per la valvola assicura l’alimentazione elet
trica della stessa, erogando la tensione di comando per la
posizione del c
ursore.
Nota
Impiegare solo il cavo originale tipo KMPYE−... .
POWER
ERROR
OUT
IN
VALVE
1
2
3
4
5
6
7
Occupazione dei pin e colori dei
conduttori del cavo KMPYE−...
Connettore fem
mina per valvola
(MPYE) nel cavo
KMPYE−...
2: 0 V
3: 0 V
4:Valore nominale U(s)
5: GND
6: n.c., non collegato
7: Alimentaz. 24 V valvola
1: Alimentazi. 24 V valvola
n.c., non collegato
marrone
verde
giallo
grigio
rosa
bianco
blu
rosso
2
3
4
n.c.
1
n.c.
2
1
3
4
