Festo SPC−AIF−... 0506b Svenska 57
Endast vid vriddon DSMI−...:
För att jorda enheten ansluts jordanslutningen av
DSMI och axelgränssnittets jordanslutning till en
jordledare eller en jordledningskabel (minimiarea
2,5mm
2
, maxlängd 0,5m).

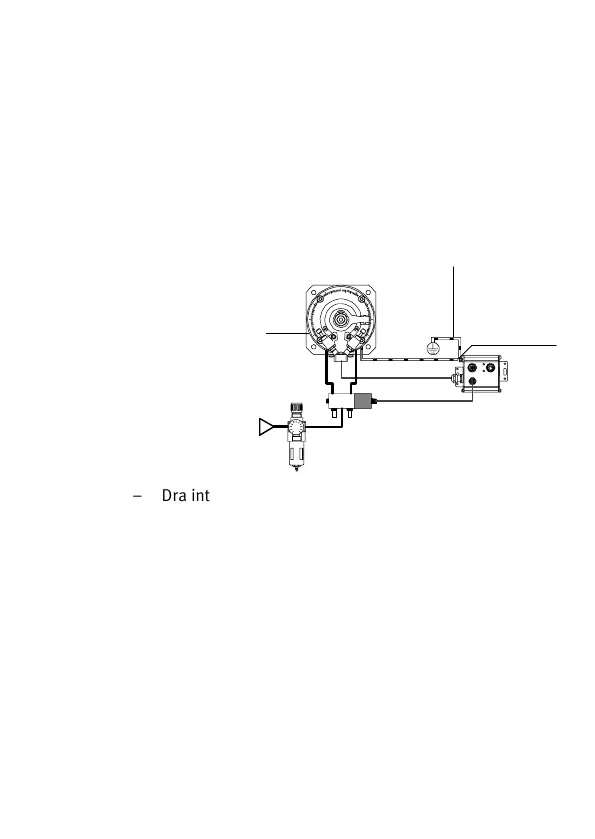

1 Vriddon med
integrerat
mätsystem DSMI−...
(vy från baksidan)
2 Jordledare eller
jordledningskabel
3 Jordanslutning
1
2
3
ÖÖ
ÖÖ
ÖÖÖÖ
 Dra inte axelgränssnittets kabel, CP−kabeln, mät−
systemskabeln och proportionalventilkabeln i
närheten eller parallellt med kablar med hög
störningsnivå.
Använ
d endast originalkablar. Fixera kontakterna med
överfallsmuttrarna, så undviker du att de lossnar
oavsiktligt, t.ex. pga. vibrationer.
 Förslut oan
vända anslutningar med medföljande
skyddspluggar. Endast på detta sätt garanteras
kapslingsklass IP65.
