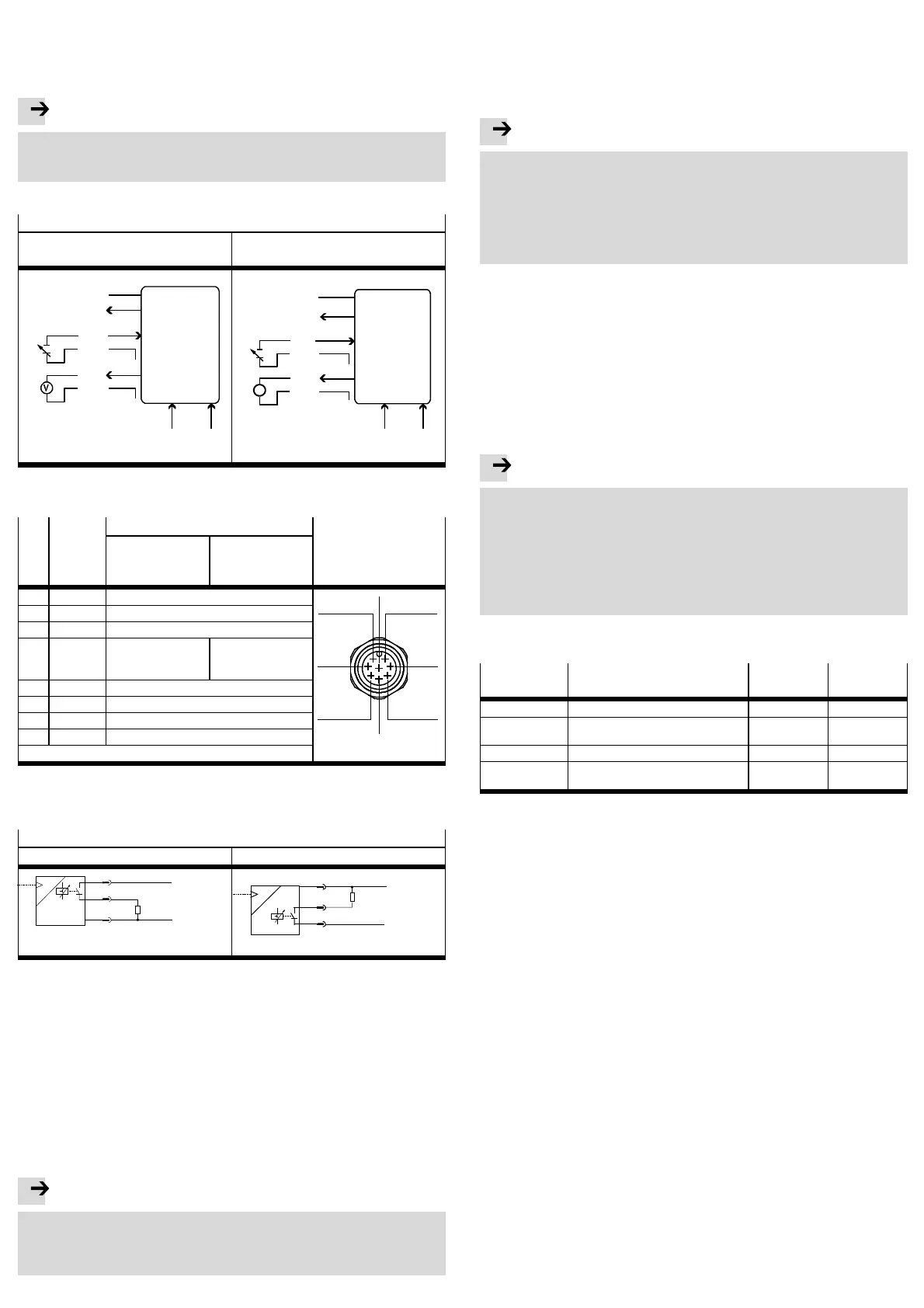

• Verwenden Sie das vorkonfektionierte Steckdosenkabel von Festo ( Zubehör 
www.festo.com/catalogue). Dadurch ist gewährleistet, dass die vorgegebene
Schutzart IP65 und EMV erreicht wird.
• Wenn ein abgeschirmtes Kabel verwendet wird, erden Sie die Absch irmung am
VPPM-...C1 fernen Kabelende.
Hinweis
Beim Anschluss des Y-Anschlusskabels Typ NEBV-M12G8-KD-..-M12G5 an CPX-
E/A-Module ist die galvanische Trennung der E/A-Module nicht mehr gewährlei-
stet!
• Verkabeln Sie das VPPM-...C1 gemäß des entsprechenden Anschlussbildes:
Anschlussbilder VPPM-...C1
Spannungsvariante
(Typ VPPM-...-V1...C1)
Stromvariante
(Typ VPPM-...-A4...C1)
W-
8
4
3
D1
ext in
D2
ext in
1
5
7
X
GND
6
W+
D3
out
U
v
0...10 V
2
PIN
A
7
8
4
3
D1
ext in
D2
ext in
1
5
X
GND
6
w-
D3
out
U
v
4...20 mA
PIN
w+
2
Fig. 11
• Die einzelnen Pins am elektrischen Ansch luss sind fo lgendermaßen belegt:
PIN
Kabel-
Farbe
1)
Anschlussbezeichnungen Stecker M12
Spannungsva-
riante Typ
VPPM-...-V1...C1
Stromvariante
Typ
VPPM-...-A4...C1
1 weiß (WH) Digitaler Eingang D1
1
3
2
45 6
7
8
2 braun (BN) DC +24 V Versorgungsspannung
3 grün (GN) Analoger Eingang W- (- Sollwer t)
4 gelb (YE) Analoger Eingang W+
(+ Sollwert)
0 ... 10 V
Analoger Eingang W+
(+ Sollwert)
4 ... 20 mA
5 grau (GY) Digitaler Eingang D2
6 rosa (PK) Analoger Ausgang X (Istwert)
7 blau (BU) GND Versorgungsground
8 rot (RD) Digitaler Ausgang D3
2)
PE Schirmgeflecht auf Gewinde
1) Bei Verwendung der Anschlussdose mit Kabel lt. Zubehör. Das Anzugsdrehmoment beträgt max.
0,5 Nm.
Fig. 12
Schaltbilder VPPM-... Schaltausgang
PNP NPN
8
7
2
PNP
P
BN
RD
BU
0V
+24 V
R
L
RD
R
L
2
8
7
NPN
P
BN
BU
0V
+24 V
Fig. 13
6 Inbetriebnahme
6.1 Schnellinbetriebnahme mit Werkseinstellung
Das VPPM-...C1 wird mit folgender Werkseinstellung ausgeliefert:
• Schaltverhalten: Schwellwertkomperator
• Schaltpunkt 40 % FS (Full Scale)
Der Sc haltpunkt ist nur bei Auswahl eines Komperators (Schwellwert- bzw. Fe-
ster-Komperator) aktiv.
•Hysterese: 0,5%FS
• Schaltcharakteristik: NO (normally open – Schließer)
Wenn Sie die Werkseinstellung nutzen möchten aber einen anderen Sc haltpunkt
für Out festlegen wollen, gehen Sie wie folgt vor:
Hinweis
Nach dem Einschalten der Betriebsspannung befindet sich das VPPM-...C1 auto-
matisch im RUN-Modus (Grundstellung). Wenn Sie nicht sicher sind, ob sich da s
VPPM-...C1 im RUN-Modus befindet, halten Sie 3 s die EDIT-Taste gedrückt. Das
VPPM-...C1 ist dann im RUN-Modus. Sc haltpunkte können Sie manuell einstellen.
So stellen Sie einen Sc haltpunkt manuell ein:
1. Um den EDIT-Mode zu aktivieren, EDIT-Taste drücken. [Out] blinkt.
2. 2 mal EDIT-Taste drücken. SP blinkt.
3. Angezeigten Schwellwert mit den UP- bzw. DOWN-Tasten ändern.
4. EDIT-Knopf 3 s gedrückt halten. Das VPPM-...C1 ist dann im RU N-Modus.
6.2 Vorbereiten der Inbetriebnahme
Hinweis
• Stellen Sie sicher, dass hochfrequente Einstrahlungen (z.B. durch Funkgeräte,
Funktelefone oder sonstige störaussendende Geräte) vom VPPM-...C1 fernge-
halten werden. So vermeiden Sie erhöhte Toleranzen des Ausgangsdrucks
(Angaben zur EMV  Technische Daten).
• Das VPPM-...C1 interpretiert Sollwertsignale, die kleiner als 1 % Full scale sind
als 0 V ( Tabelle Ausgangsdruckbereich). In diesem Fall wird der Arbeits-
druck auf Umgebungsdruck gesetzt.
Bei der Erstinbetriebnahme erscheint der RUN-Modus. Er zeigt den aktuellen Mess-
wert an. Durch kurzes Drücken der DOWN-Taste wird der S ollwert angezeigt.
Aus anderen Modi heraus ist der RUN-Modus erreichbar durch:
– EDIT-Taste für 3 Sec. drücken.
– Ablauf einer Überwachungszeit (Timeout  Abschnitt Menüstruktur)
Gehen Sie zur Vorbereitung der Inbetriebnahme wie folgt vor:
• Schalten Sie die Betriebsspannung ein. Das VPPM-...-C1 befindet sich im RUN-
Modus.
• Prüfen Sie die Funktionen des VPPM-...C1
Zum Einstellen des Regelverhaltens über digitale Eingänge oder Display beachten
Sie Folgendes:
Hinweis
Die Auswahl des Regelverhaltens über die digitalen Eingänge D1 und D2 hat
Vorrang vor den Werksparametersätzen im VPPM-...C1.
• Wenn Sie das Regelverhalten über die Werks-Parametersätze auswählen wol-
len, stellen Sie sicher das an den digitalen Eingängen D1 und D2 ein 0-Signal
anliegt.
• Den gewünschten Werks-Parametersatz können Sie im Menü EDIT am
VPPM-...C1 auswählen ( Fig. 25). Ab Werk ist der Parametersatz S et2 (uni-
verselles Regelverhalten) vorgewählt.
• Soll das Regelverhalten über die digitalen Eingänge vorgewählt werden, legen
Sie an den digitalen Eingängen D1 und D2 folgende Signale an:
Parametersatz
Regelverhalten Eingang D1
PIN 1
Eingang D2
PIN 5
1 schnelles Regelverhalten 1
1)
0
1)
2 universelles Regelverhalten
(Werkseinstellung)
0
1)
1
1)
3 präzises Regelverhalten 1
1)
1
1)
... Auswahl des gewünschten Parameter-
satzes über das Display des VPPM-...C1
0
1)
0
1)
1) 1=24VDC/0=0VDC
Fig. 14
