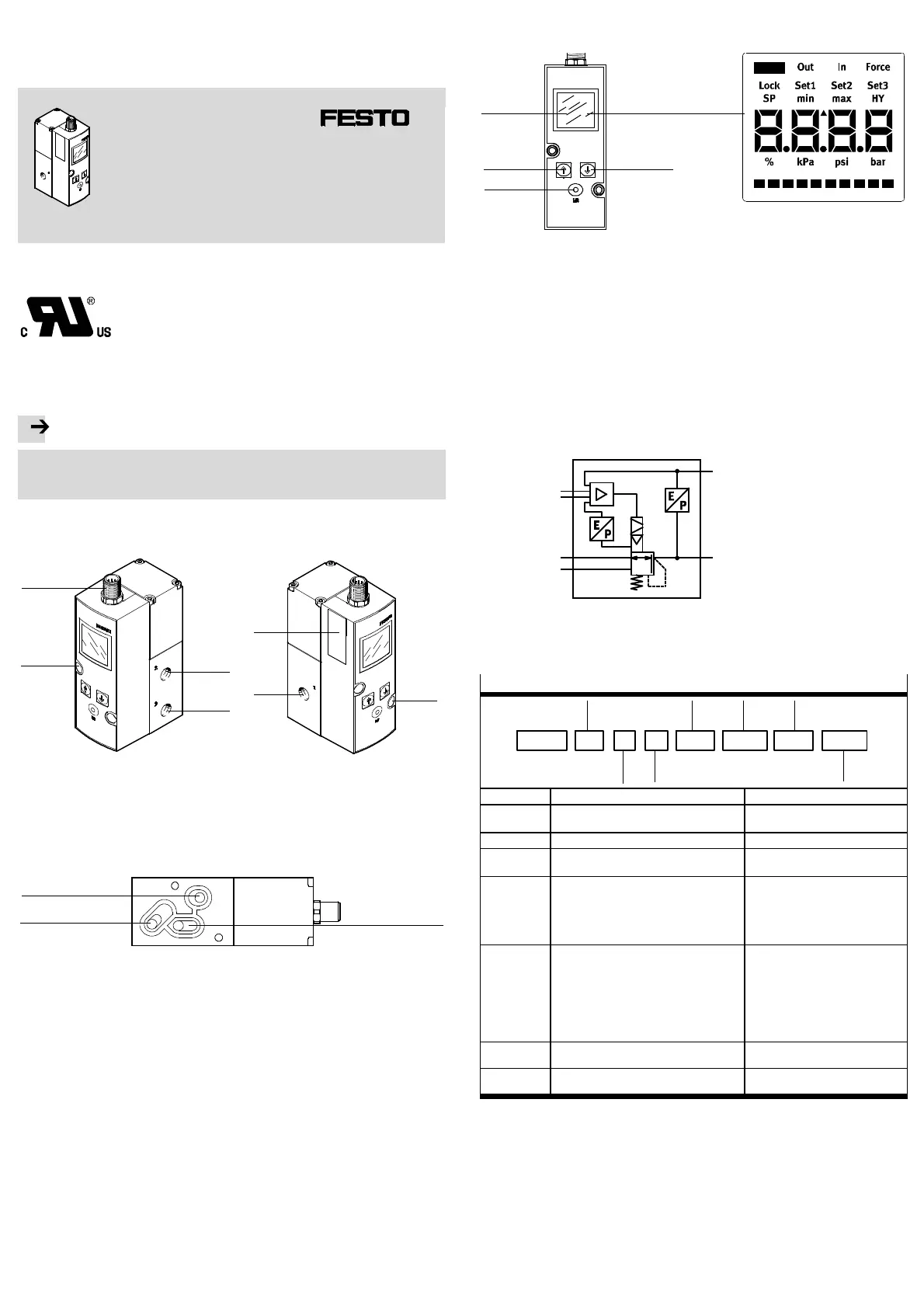

Riduttore di pressione
proporzionale VPPM-...C1 (LCD)
Festo AG & Co. KG
Postfach
D-73726 Esslingen
+49 711 347 0
www.festo.com
Istruzioni per l'uso 75453 8
1204d
Originale: de
Riduttore di pressione proporzionale VPPM-...C1 ( LCD) italiano...............
Nota
Le operazioni di montaggio e messa in servizio possono essere eseguite solo da
personale specializzato provvisto di apposita qua lifica, in conformità alle istru-
zioni d'uso.
1 Descrizione del prodotto
1.1 Attacchi, fori di fissaggio ed elementi di comando (valvola filettata)
1
4
5
4
2
3
6
6 Connettore elettrico M12 (a 8 poli)
7 Attacco, aria di lavoro ( 2), uscita
della pressione
8 Attacco scarico (3)
9 Fori passanti per il fissaggio
10Attacco aria compressa (1),
ingresso della pressione
11Targhetta di identificazione
Fig. 1
1.2 Attacchi pneumatici (valvola flangiata)
1
2
3
1 Canale (2) aria di lavoro, uscita
della pressione
2 Canale (1), aria compressa,
ingresso della pressione
3 Canale (3) scarico
Fig. 2
1.3 Elementi di visualizzazione, controllo operativo e simboli del display
1
2
3
4
1 Display
2 Tasto DOWN
3 Tasto EDIT
4 Tasto UP
Fig. 3
2 Funzione e applicazione
Il VPPM-...C1 è destinato alla regolazione di una pressione in modo proporzionale
ad un v alore nominale prestabilito. Un sensore di pressione integrato rileva la pres-
sione sull'attacco di lavoro e confronta que sto valore con quello nominale. In pre-
senza di differenze fra valori nominali ed effettivi, la valvola di regolazione della
pressione viene azionata finché la pressione d'uscita non ha raggiunto il valore
nominale.
+W
-W
3
1
2
X
Ingresso pressione
Valore nominale
Valore nominale
Uscita pressione
Scarico
Pin 6
Fig. 4
3 Varianti del VPPM-...
Codice prodotto del VPPM-...
VPPM
-
6L
-
L
-
1
-
G18
-
0L6H
--
V1N S1C1
1
4
56
2
37
Pos. Caratteristiche Significato
1 Diametro nominale in [mm]
Tipo valvola
6, 8, 12
F (flangia), L (manicotto)
2 Classe dinamica L(Low)
3 Funzione della valvola 1 (riduttore di pressione a 3 vie,
posizione di riposo chiusa)
4 Nodo multipolare Collegamento
– Flangia/sottobase
– Filettatura ISO
– Filettatura NPT
F
G18 (1/8”), G14 (1/4”), G12 /1/2“)
N18 (NPT 1/8), N14 (NPT 1/4),
N12 (NPT 1/2)
5 Campi di regolazione standard:
– valore di pressione inferiore
– valore di pressione superiore
Campi di regolazione alternativi:
1)
– valore di pressione inferiore
– valore di pressione superiore
0L (0 bar)
2H (2 bar), 6H (6 bar), 10H (10 bar)
...L (... = valore tra 0,1...10 bar) ad
es. 4L
...H (... = valore tra 0,1...10 bar) ad
es. 9H
6 – riferimento
– Uscita elettrica
A4 (4 ... 20 mA), V1 (0 ... 10 V)
P (PNP), N (NPN)
7 Precisione
Unità di gestione e visualizzazione
... (2 %, standard), S1 (1 %)
... (LED), C1 (LCD)
1) Utilizzando un valore di pressione inferiore e superiore alternativo, la precisione complessiva del
VPPM-...C1 non può essere garantita.
Fig. 5
