6.5 Configurazione del VPPM-...C1
Modificare l'intervallo di pressione e la configurazione della rappr esentazione
del v alore nominale
1. Per attivare il modo EDIT premere il tasto EDIT.
Solo se è attivato il blocco di sicurezza – [lock] lampeggia:
2. Premere il tasto UP/DOWN finché non è impostato il codice di sicurezza sele-
zionato e confermare c on il tasto EDIT.
[Out] lampeggia.
3. Premere il tasto UP/DOWN finché sul display non lampeggia [ In], quindi pre-
mere il tasto EDIT.
[min] lampeggia.
Modificare il campo di regolazione della pressione:
4. Regolare il valore di pressione minimo tramite i tasti UP/DOWN, poi premere il
tasto EDIT.
[max] lampeggia.
5. Regolare il valore di pressione ma ssimo tramite i tasti UP/DOWN, poi premere
il tasto EDIT .
L'attuale tipo di rappresentazione del valore nominale lampeggia.
– Lampeggia o [mA] ovvero [V ] , in funzione della variante del VPPM-...C1
– olampeggialapercentuale[%]
– o lampeggia [kPa], [psi] o [bar], in funzione dell'unità impostata nel menu
SPEC.
Configurazione della rappresentazione del valore nominale
6. Selezionare con i tast UP/DOWN il tipo di visualizzazione desiderato, poi pre-
mere il tasto EDIT.
Il VPPM-...C1 si trova di nuovo nel modo RUN.

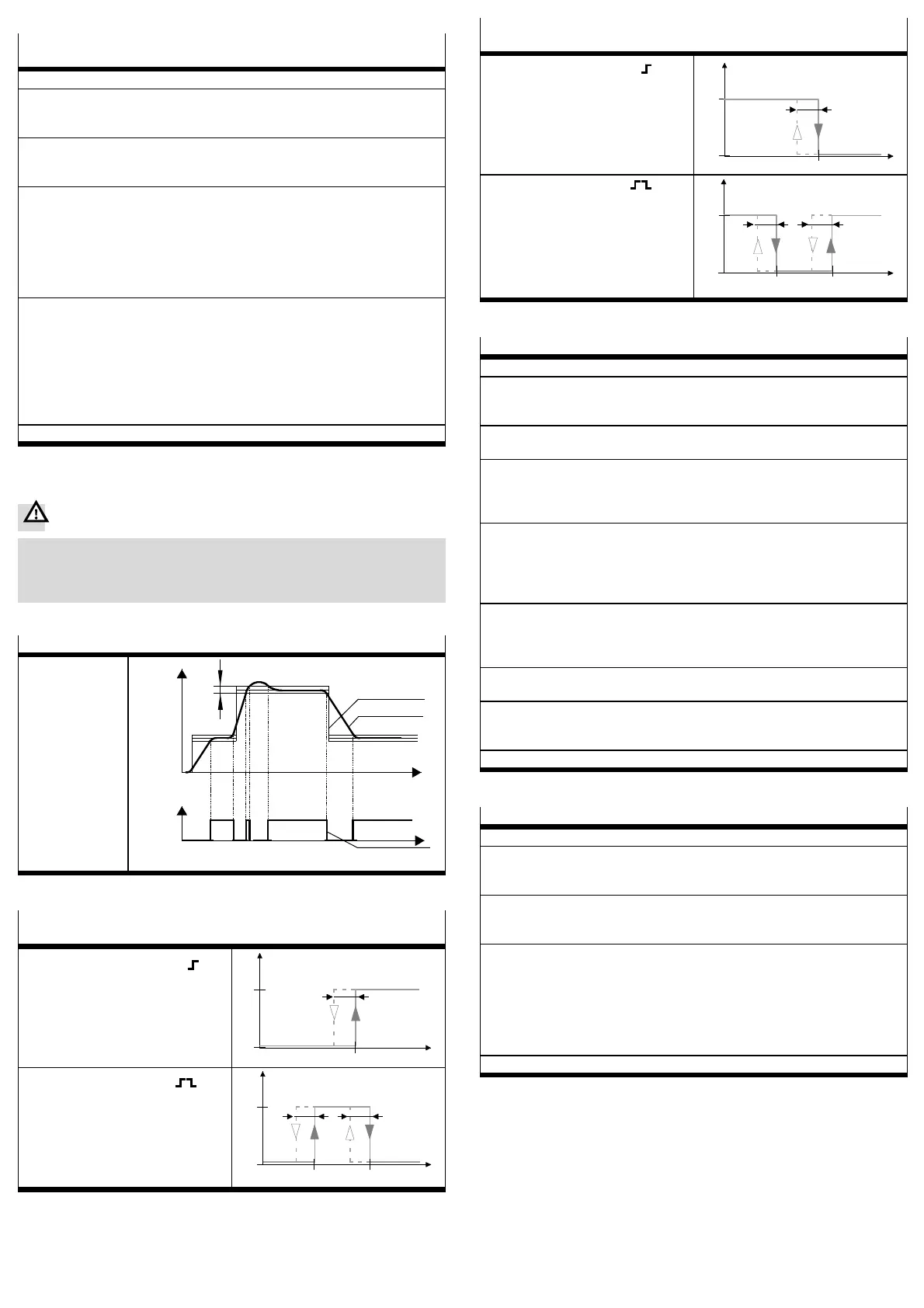

Fig. 19
Configurazione dell'uscita di commutazione (Out)
Avvertenza
La manipolazione degli stati di segnale può, a seconda della funzionalità della
macchina/impianto, causare gravi danni a persone o cose.
• Tenere conto che la modifica della commutazione delle uscite elettriche nel
modo EDIT viene attivata immediatamente.
• Determinare la commutazione desiderata dell'uscita elettrica D3.
Puntidicommutazione(SP...)eisteresi(Hy)
Con impostazione
SP.O.
Segnale SP.O.
U[V]
p[bar]
t
t
Isteresi
Valore effettivo
Valore nominale
Fig. 20
Punti di commutazione (SP...) e isteresi (Hy) con impostazione NO (contatto
normalmente aperto)
Con im
p
ostazione
comparatore valore di soglia
P
1
0
Hy
OUT
SP
Con impostazione
comparatore finestra
Hy Hy
P
1
0
OUT
SP
min
SP
max
Fig. 21
Punti di commutazione (SP... ) e isteresi (Hy) con impostazione NC (contatto
normalmente chiuso)
Con impostazione
comparatore valore di soglia
P
1
0
SP
Hy
OUT
Con im
p
ostazione
comparatore finestra
P
1
0
OUT
SP
min
SP
max
Hy
Hy
Fig. 22
Configurazione dell'uscita di commutazione
1. Per attivare il modo EDIT premere il tasto EDIT.
Solo con blocco di sicurezza attivato: [lock] lampeggia
2. Premere il tasto UP/DOWN finché non è impostato il codice di sicurezza sele-
zionato e confermare c on il tasto EDIT.
[Out] lampeggia.
3. Premere il tasto EDIT.
Il comportamento di commutazione attuale lampeggia.
4. Selezionare il comportamento di commutazione richiesto (comparatore valore
di soglia, c omparatore finestra oppure SP.O.) con il tasto UP/DOWN e confer-
mare con il tast o EDIT.
Con la funzione di commutazione comparatore valore di soglia o comparatore
finestra:
[SP] o [SP] [
min
] lampeggiano.
5. Impostare il punto di commutazione (impostare SP o SP
min
) con il tasto UP/
DOWNeconfermareconiltastoEDIT.
Con funzione di commutazione comparatore di f inestra:
[SP] [
max
] lampeggia.
6. Impostare punto di commutazione (SP
max
) con il tasto UP/DOWN e confer-
mare con il tast o EDIT.
[HY] lampeggia.
7. Impostare l'isteresi (HY) con il tasto UP/DOWN e confermare con il tasto EDIT.
[NO] o [NC] lampeggia.
8. Impostare la c aratteristica di commutazione (NO/NC) con il tasto UP/DOWN e
confermare con il tasto EDIT.
Il VPPM-...C1 si trova di nuovo nel modo RUN.
Fig. 23
Forzatura dell' ingresso
1. Per attivare il modo EDIT premere il tasto EDIT.
Solo con blocco di sicurezza attivato: [lock] lampeggia
2. Premere il tasto UP/DOWN finché non è impostato il codice di sicurezza sele-
zionato e confermare c on il tasto EDIT.
[Out] lampeggia.
3. Premere il tasto UP o DOWN finché sul display non lampeggia [Force], quindi
premere il tasto EDIT.
[Force] lampeggia.
4. Il valore assegnato può essere modificato premendo i tasti UP o DOWN.
Attenzione
Nota bene: il nuovo valore di default impostato viene accettato immediatamente
dal regolatore.
5. Premendo il tasto EDIT si esce dal modo Force. I valori analogici di tensione o
di corrente dell'ingresso sono di nuovo v alidi.
Il VPPM-...C1 si trova di nuovo nel modo RUN.
Fig. 24
