27
Montage du mandrin CENTROTEC
Tirez la bague de déverrouillage
[6-3]
vers
l'avant.
Montez le mandrin jusqu'en butée sur la broche
de la perceuse
[6-4]
.
Relâchez la bague de déverrouillage
[6-3]
.
Démontage du mandrin CENTROTEC
Tirez la bague de déverrouillage
[6-3]
vers
l'avant.
Retirez le mandrin.
Remplacement d'outil
Pour monter ou démonter un outil avec tige
CENTROTEC, tirez la bague de déverrouillage
verte
[6-2]
en arrière.
Lors du montage, tournez l'outil jusqu'à ce que
sa tige à six pans
[6-1]
s'engage dans le loge-
ment six pans de la broche de la perceuse.
Relâchez la bague de déverrouillage
[6-2]
.
Mandrin de perçage BF-FX 8
Le mandrin de perçage BF-FX 8 peut accueillir des
forets et des embouts dont le diamètre de queue
n'est pas supérieur à 8 mm.

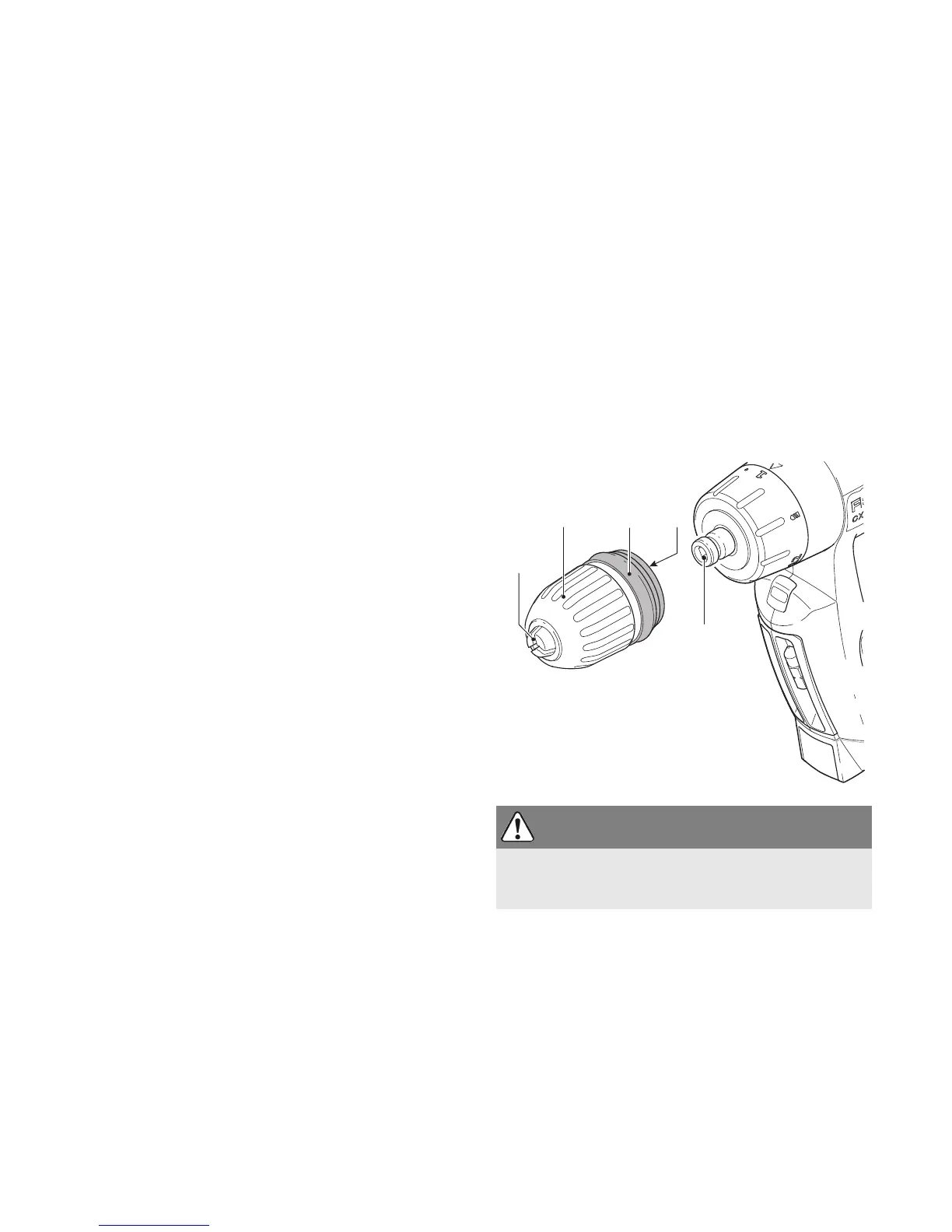

Montage du mandrin de perçage BF-FX 8
Montez le mandrin de perçage sur la broche de
la perceuse
[7-5]
.
Tirez la bague de déverrouillage
[7-3]
vers
l'avant.
Tournez-la jusqu'à ce que la broche carrée
[7-
4]
du mandrin de perçage s'engage dans le lo-
gement six pans creux de la broche de la per-
ceuse.
Pressez le mandrin de perçage jusqu'en butée
sur la broche de la perceuse.
Relâchez la bague de déverrouillage
[7-4]
.
Démontage du mandrin de perçage BF-FX
Tirez la bague de déverrouillage
[7-4]
vers
l'avant.
Retirez le mandrin de perçage.
Remplacement d'outil
Tournez la douille de serrage
[7-2]
dans le sens
inverse des aiguilles d'une montre, afin d'ouvrir
les mâchoires de serrage
[7-1]
.
La flèche se trouvant sur la broche indique le
sens de rotation pour l'ouverture.
Montez l'outil dans le mandrin de perçage.
Tournez la douille de serrage
[7-2]
dans le sens
des aiguilles d'une montre, afin de serrer l'outil
ATTENTION
Risques de blessures
Serrez l'outil de façon centrée dans le mandrin !
7
BF-FX 8
7-2
7-5
7-3
7-1
7-4
