Festool CXS - Travail Avec la Machine

28
Renvoi d’angle XS-AS
Le renvoi d’angle XS-AS (équipement additionnel
en partie) permet un perçage et un vissage à angle
droit par rapport à la machine.

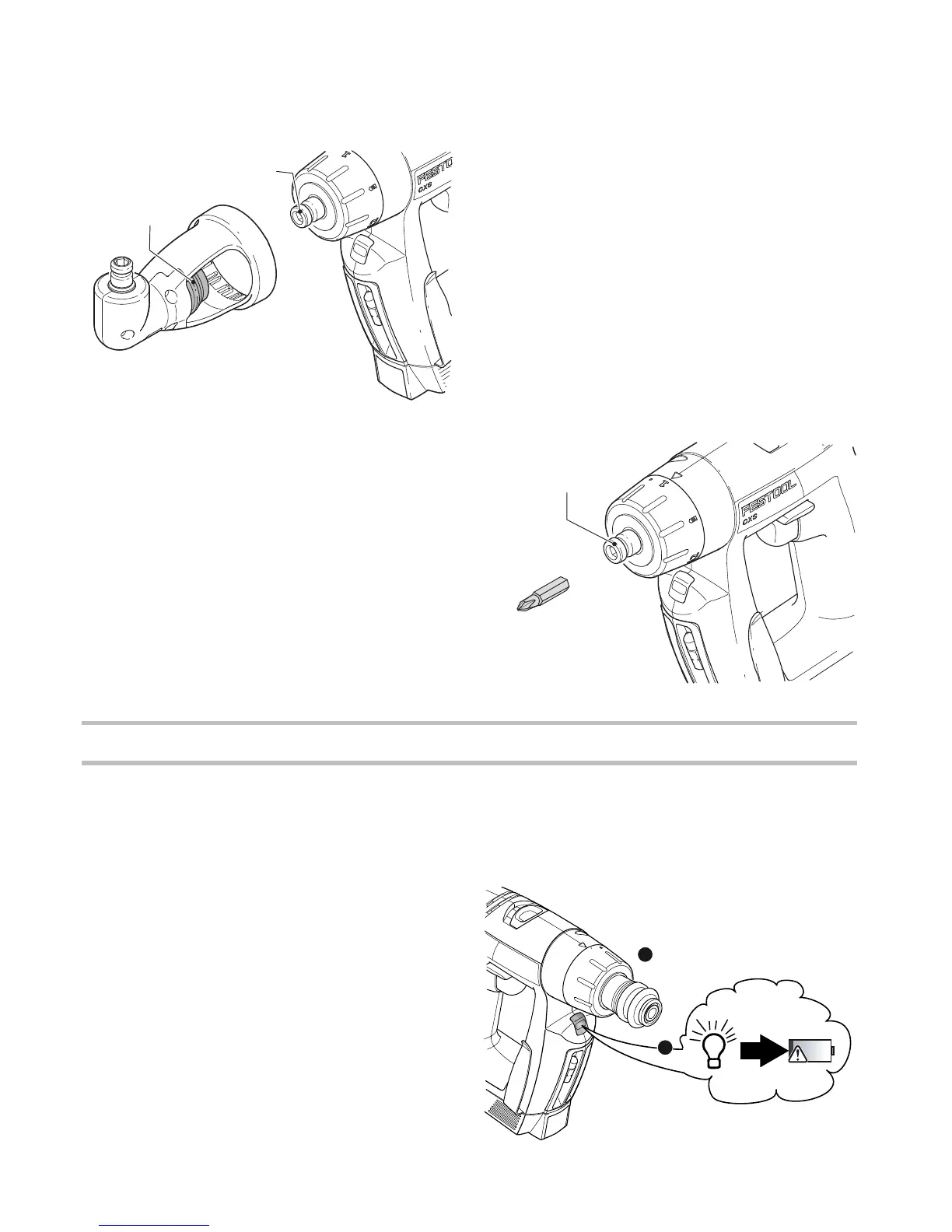

Montage du renvoi d'angle XS-AS
 Tirez la bague de déverrouillage verte [8-1] vers
l'avant.
 Montez le renvoi d'angle sur la broche de la per-
ceuse. [8-2] .
 Tournez-le jusqu'à ce qu'il s'engage dans la po-
sition souhaitée.
 Le renvoi d'angle peut être fixé dans 16 posi-
tions angulaires différentes.
 Relâchez la bague de déverrouillage [8-1] .
Démontage du renvoi d'angle XS-AS
 Tirez la bague de déverrouillage verte [8-1] vers
l'avant.
 Retirez le renvoi d'angle.
Remplacement d'outil
Les outils peut être fixez en renvoi d’angle avec le
CENTROTEC mandrin, le mandrin de perçage BP-
XS 8 ou dans la broche.
Porte-outil dans la broche de la perceuse
Afin d'alléger et de raccourcir la longueur de la ma-
chine, les embouts peuvent être montés directe-
ment dans le logement six pans creux de la broche
de la perceuse [9-1] .
Travail avec la machine
Attention aux illustrations au début de la présente
notice d’utilisation.
Marche/Arrêt
L'interrupteur [1-6] fait office d'interrupteur de
marche/arrêt (pression = MARCHE, relâchement =
ARRET).
 La vitesse de rotation est réglable en fonction de
la pression sur l'interrupteur MARCHE / ARRET.
 Après avoir relâché l'interrupteur MARCHE /
ARRET, la broche (mandrin de perçage) est frei-
née, ce qui empêche une marche par inertie de
l'outil.
La lampe à LED
[1-10] est allumée lorsque l'inter-
rupteur de marche/arrêt est appuyé [1-6] .
Support d'embouts
Des embouts ou des porte-embouts peuvent être
insérés latéralement dans le support d'embouts
[1-9] .
8
XS-AS
2-8
1-8
9
9-1
STOP
10
1
2
