Réglages
Attention aux illustrations au début de la présente
notice d’utilisation.
Commutation du sens de rotation
Le commutateur gauche - droite
[1-5]
vous permet
de définir le sens de rotation.
• Commutateur de la droite vers la gauche
= rotation à droite
•Commutateur de la gauche vers la droite
= rotation à gauche.
Commutation du réducteur
Actionner la commutation du réducteur unique-
ment lorsque l'appareil est à l'arrêt.
Le commutateur de vitesses
[1-4]
vous permet de
commuter le réducteur.
• Commutateur vers l'avant (chiffre 1 visible) =
1ère vitesse
• Commutateur vers l'arrière (chiffre 2 visible) =
2ème vitesse
Réglage du couple
Réglez le couple correspondant par le biais de la
molette de réglage du couple
[1-1]
. Le repère
[1-3]
indique la valeur réglée.
Perçage
Réglez la molette de réglage du couple
[1-1]
de
manière à ce que son repère soit pointé sur le sym-
bole de perçage
[1-3]
. Le couple maximal est réglé
dans cette position.
Vissage
Réglez le couple correspondant par le biais de la
molette de réglage du couple
[1-1]
:
Position 1 = couple faible
Position 12 = couple élevée
La machine s'arrête en atteignant le couple réglé et
un signal sonore indique l'atteinte de la valeur de
coupure. La machine ne redémarre qu'après relâ-
chement et nouvelle pression sur l'interrupteur
MARCHE / ARRET
[1-6]
.

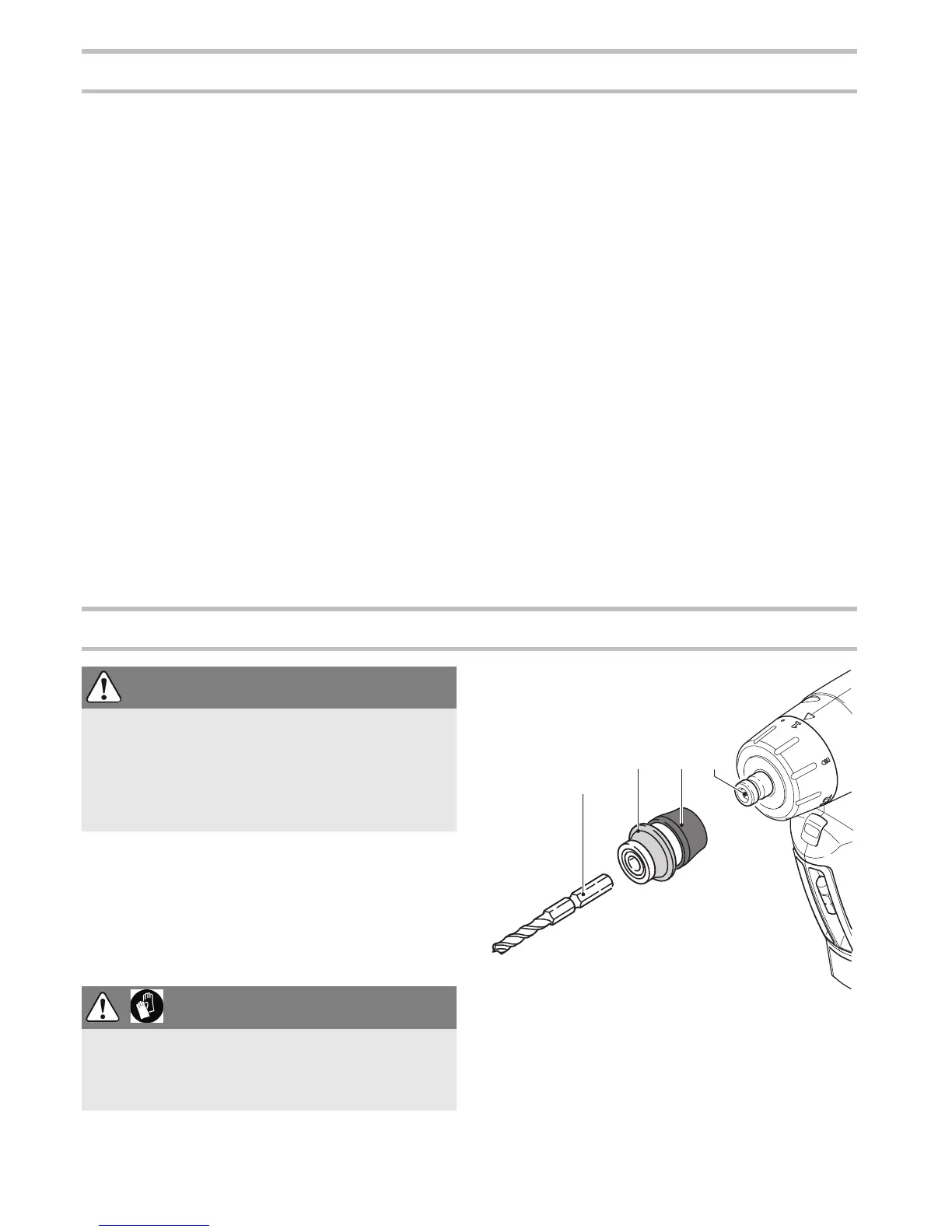

Porte-outil, embouts
Mandrin CENTROTEC WH-CE
Le mandrin CENTROTEC WH-CE permet un rem-
placement rapide des outils avec tige CENTROTEC.
Montez uniquement les outils CENTROTEC
dans le mandrin CENTROTEC.
AVERTISSEMENT
Risque de blessures
A chaque remplacement du porte-outil, du
groupe d’appui et de l’outil, assurez-vous que la
machine est convenablement inactivée et que
l’accumulateur est enlevé..
ATTENTION
Lors du remplacement d'outil, l'outil peut occa-
sionner des blessures par coupure !
Portez des gants de protection !
6
WH-CE
CENTROTEC
®
6-2 6-3 6-4
6-1
