Insertar CENTROTEC
Tire del anillo de desbloqueo
[6-3]
hacia ade-
lante.
Coloque el mandril hasta el tope en el husillo de
taladrar
[6-4]
.
Suelte el anillo de desbloqueo
[6-3]
.
Extraer CENTROTEC
Tire del anillo de desbloqueo
[6-3]
hacia ade-
lante.
Extraiga el mandril.
Cambiar de herramienta
Para insertar o extraer la herramienta con vás-
tago CENTROTEC, retire el anillo de desbloqueo
verde
[6-2]
.
Al insertar el vástago, gire la herramienta hasta
que su vástago hexagonal
[6-1]
encaje en el
alojamiento hexagonal del husillo de taladrar.
Suelte el anillo de desbloqueo
[6-2]
.

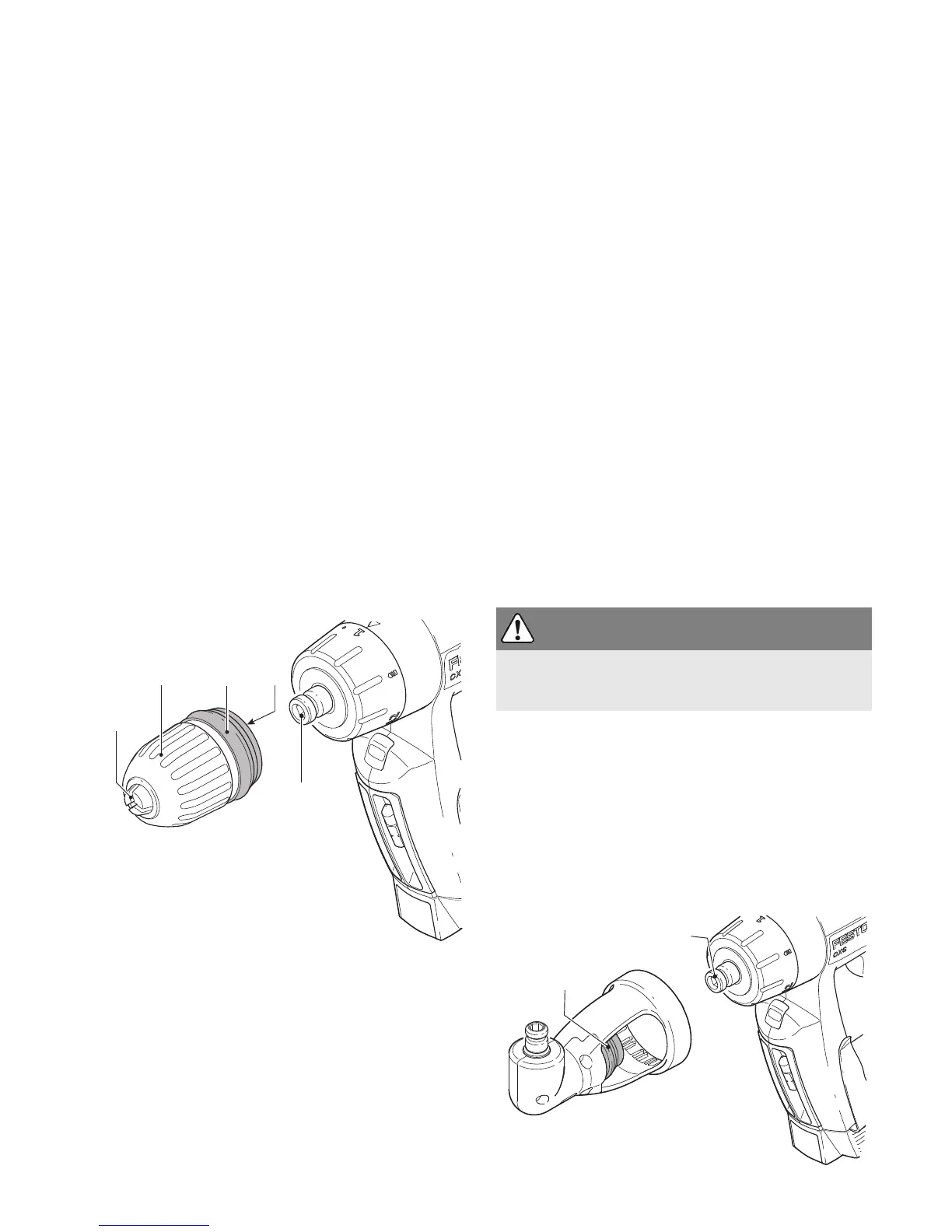

Portabrocas BF-FX 8
El portabrocas BF-FX 8 sirve para fijar las brocas y
las puntas de destornillador con un diámetro de
vástago máximo de 8 mm.
Insertar portabrocas BF-FX 8
Coloque el portabrocas en el husillo de taladrar
[7-5]
.
Tire del anillo de desbloqueo
[7-3]
hacia ade-
lante.
Gire el anillo hasta que la clavija hexagonal
[7-
4]
del portabrocas encaje en el alojamiento
hexagonal del husillo de taladrar.
Presione el portabrocas hasta el tope del husillo
de taladrar.
Suelte el anillo de desbloqueo
[7-4]
.
Extraer portabrocas BF-FX
Tire del anillo de desbloqueo
[7-4]
hacia ade-
lante.
Extraiga el portabrocas.
Cambiar herramienta
Gire el casquillo de fijación
[7-2]
en el sentido
contrario a las agujas del reloj para abrir las
mordazas de sujeción
[7-1]
.
La flecha sobre el husillo indica la dirección de
giro de abertura.
Inserte la herramienta en el portabrocas.
Gire el casquillo de fijación
[7-2]
en el sentido
de las agujas del reloj para sujetar la herra-
mienta.
Ángulo adicional XS-AS
El ángulo adicional XS-AS (en parte como equipa-
miento adicional) permite taladrar y atornillar en
ángulo recto con respecto a la máquina.
7
BF-FX 8
7-2
7-5
7-3
7-1
7-4
ATENCIÓN
Peligro de lesiones
Centre la herramienta en el portabrocas.
8
XS-AS
2-8
1-8
