79

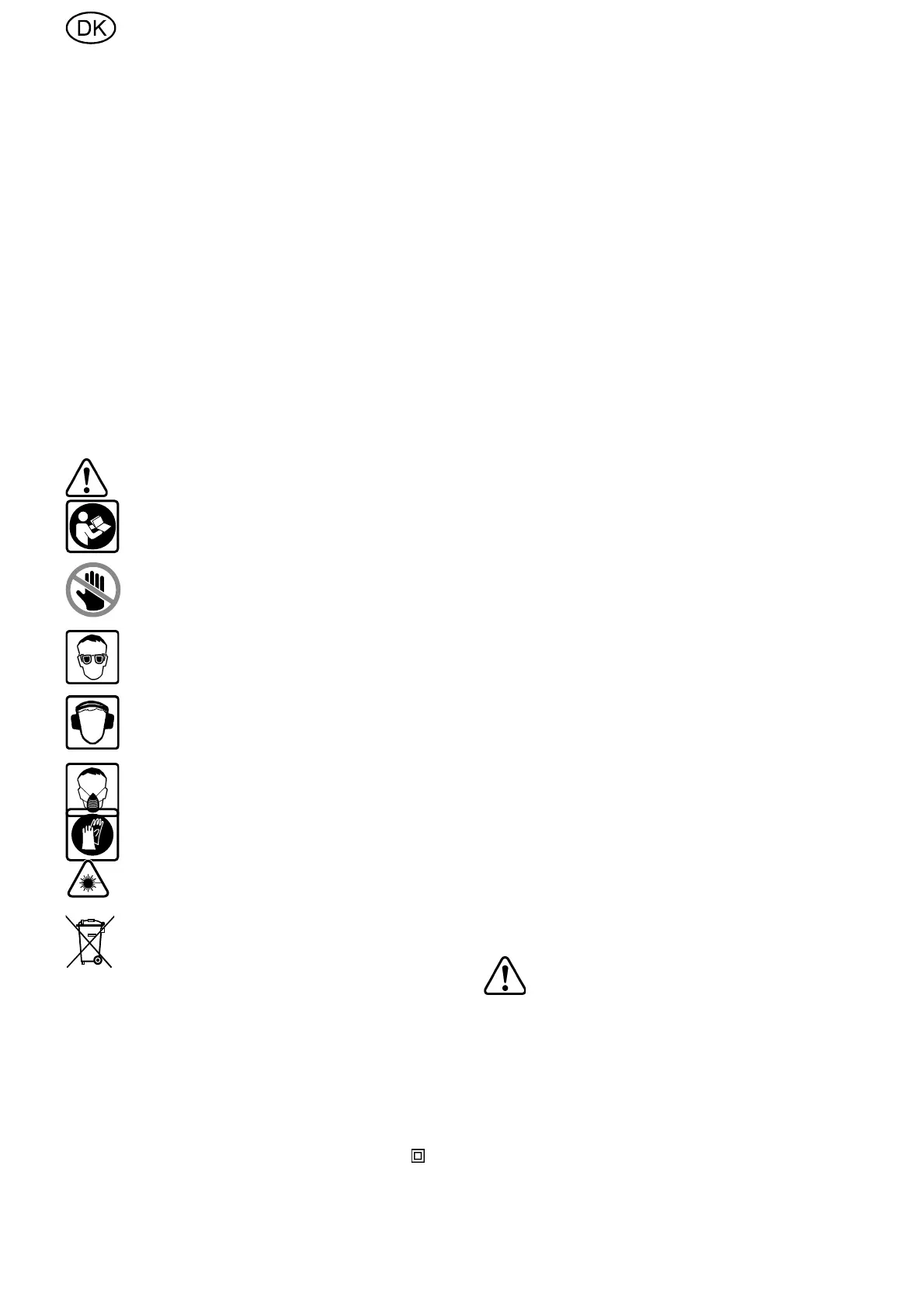

1 Symboler
Advarsel om generel fare!
Læs vejledning/anvisninger!
Fareområde! Hold hænder, fi ngre og
arme væk fra dette område!
Beskyttelsesbriller påbudt!
Bær høreværn!
Åndedrætsværn påbudt!
Beskyttelseshandsker påbudt!
Farlige laserstråler!
Maskine, tilbehør og emballage skal
tilføres en miljøvenlig form for gen-
brug!
2 Tekniske data
Effekt 1600 W
Omdrejningstal (tomgang) 1400-3400 o/min
Værktøjsspindel, Ø 30 mm
Vægt
KS 120 EB 21,5 kg
KS 88 E 20,7 kg
Kapslingsklasse
/ II
Arbejdsemnets maksimale mål, se afsnit "8
Drift".
De angivne illustrationer fi ndes i starten og
slutningen af betjeningsvejledningen.
Komponenter, der er markeret med * i il-
lustrationerne, leveres kun sammen med
KS 120 EB.
3 Maskinelementer
(1.1) Håndgreb
(1.2) Afbryder
(1.3) Startspærre
(1.4) Håndtag til begrænsning af savedybden
(1.5) Drejeknap til fastspænding af træka-
nordningen
(1.6) Transportsikring
(1.7) Geringsvinkelskala (vertikal)
(1.8) Geringsvinkelskala (horisontal)
(1.9) Klemgreb til geringsvinkel (horisontal)
(1.10) Låsegreb til indstillet geringsvinkel
(horisontal)
(1.11) Drejegreb til fi nindstilling af gerings-
vinklen (vertikal) *
(2.1) Laserafbryder *
(2.2) Indstillingshjul til omdrejningstal
(2.3) Fastfi x spindellås
(2.4) Klemgreb til anslagslineal
(2.5) Oplåsningsgreb til speciel afkorter-
stilling *
(2.6) Håndtag til speciel afkorterstilling *
(2.7) Kabeloprulning med integreret hånd-
greb
(2.8) Klemgreb til geringsvinkel (vertikal)
(2.9) Vælger til indstilling af geringsvinke-
lområde (vertikal)
* Leveres kun sammen med KS 120 EB.
4 Bestemmelsesmæssig brug
El-værktøjet er som stationær maskine be-
regnet til savning af træ, kunststof, alumi-
niumprofi ler og lignende materialer.
Andre materialer, især stål, beton og mine-
ralske materialer, må ikke bearbejdes.
El-værktøjet må kun anvendes af instru-
erede personer eller fagfolk.
Brugeren hæfter for skader og uheld,
som følge af ikke-bestemmelses-
mæssig brug.
Resterende risici
På trods af overholdelse af alle relevante
byggeforskrifter kan der opstå faresituatio-
ner, når maskinen betjenes, f.eks. gennem:
• Udslyngede værktøjsdele
• Udslyngede værktøjsdele pga. beskadiget
værktøj
• Støjemission
• Støvemission
Afkortersav KAPEX KS 120 EB / KS 88 E
Indholdsfortegnelse
1 Symboler .................................... 79
2 Tekniske data .............................. 79
3 Maskinelementer .......................... 79
4 Bestemmelsesmæssig brug ............ 79
5 Sikkerhedsanvisninger ................... 80
6 Ibrugtagning ................................ 81
7 Indstillinger ................................. 81
8 Drift ........................................... 83
9 Vedligeholdelse og pleje ................. 85
10 Tilbehør ....................................... 86
11 Bortskaffelse ................................ 86
12 Garanti ....................................... 86
13 EU-overensstemmelseserklæring .... 86
